בגרות פיזיקה חשמל ומגנטיות, קיץ 2018 מועד א'
תאריך הבחינה: לא ידוע
טופס המבחן המלא להורדה — ומפתח התשובות עם פתרון מפורט לכל שאלה, אונליין. פתחו שאלה למטה: בשאלה סגורה בוחרים תשובה, בשאלה פתוחה נפתח הפתרון המלא (כניסה מהירה וחינם).
✓ פתרון מלא לכל שאלה · ✓ הסברים מלאים וחומרי לימוד · ✓ ליווי מורה AI · ✓ התחלה חינם
פתרון מפורט לכל שאלה — לא רק התשובה: הסבר שלב-אחר-שלב וניתוח הטעויות הנפוצות.
שאלות לדוגמה מהמבחן — פתרו עכשיו
בשאלה סגורה בוחרים תשובה; בשאלה פתוחה פותחים את הפתרון המלא (כניסה מהירה וחינם). אלו 3 מתוך 6 שאלות המבחן — את כולן תוכלו לפתור אונליין.

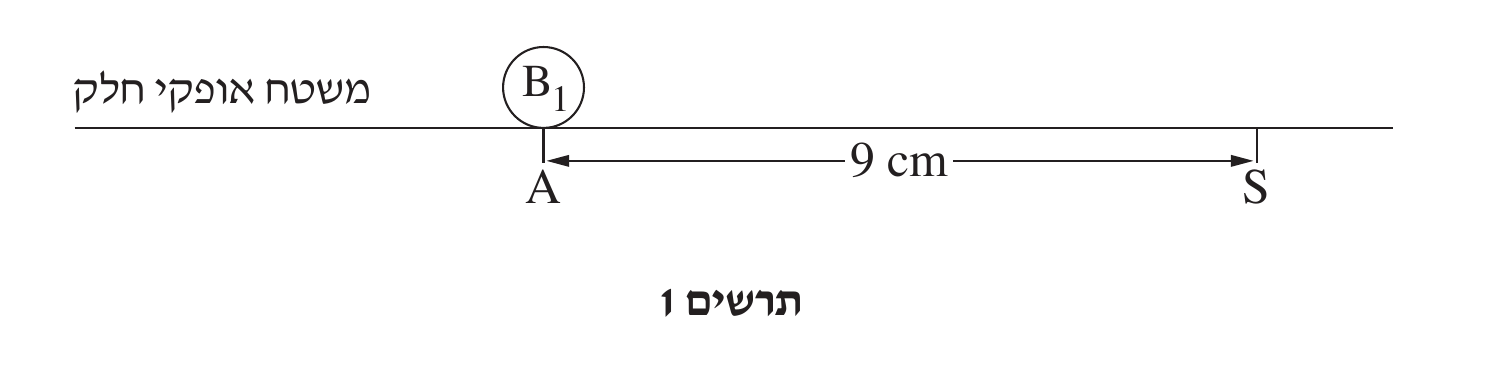

כדור קטן B_1 מוחזק בנקודה A על משטח אופקי חלק. מסת הכדור m_1 ומטענו q_1 . נתון: בנקודה S על המשטח האופקי נמדד פוטנציאל חשמלי V_S = -1000V . המרחק בין הנקודות S ו-A הוא 9 cm (ראה תרשים 1).
V_S = -1000V (הפוטנציאל החשמלי בנקודה S)
המרחק AS = 9 cm
q_2 = 2q_1 , m_2 = 2m_1 (לכדור השני B_2, נתון לפני סעיף ג)
חשב את גודל המטען q_1 וקבע את סימנו.
חשב את גודל השדה החשמלי שהמטען יוצר בנקודה S .
כדור קטן נוסף, B_2, שמסתו m_2 ומטענו q_2, מובא מן האין-סוף אל הנקודה S ומוחזק בה. נתון: q_2 = 2q_1 , m_2 = 2m_1 .
סעיף ג. חשב את העבודה שהושקעה בהבאת הכדור B_2 מן האין-סוף לנקודה S (הזנח את כוח הכבידה).

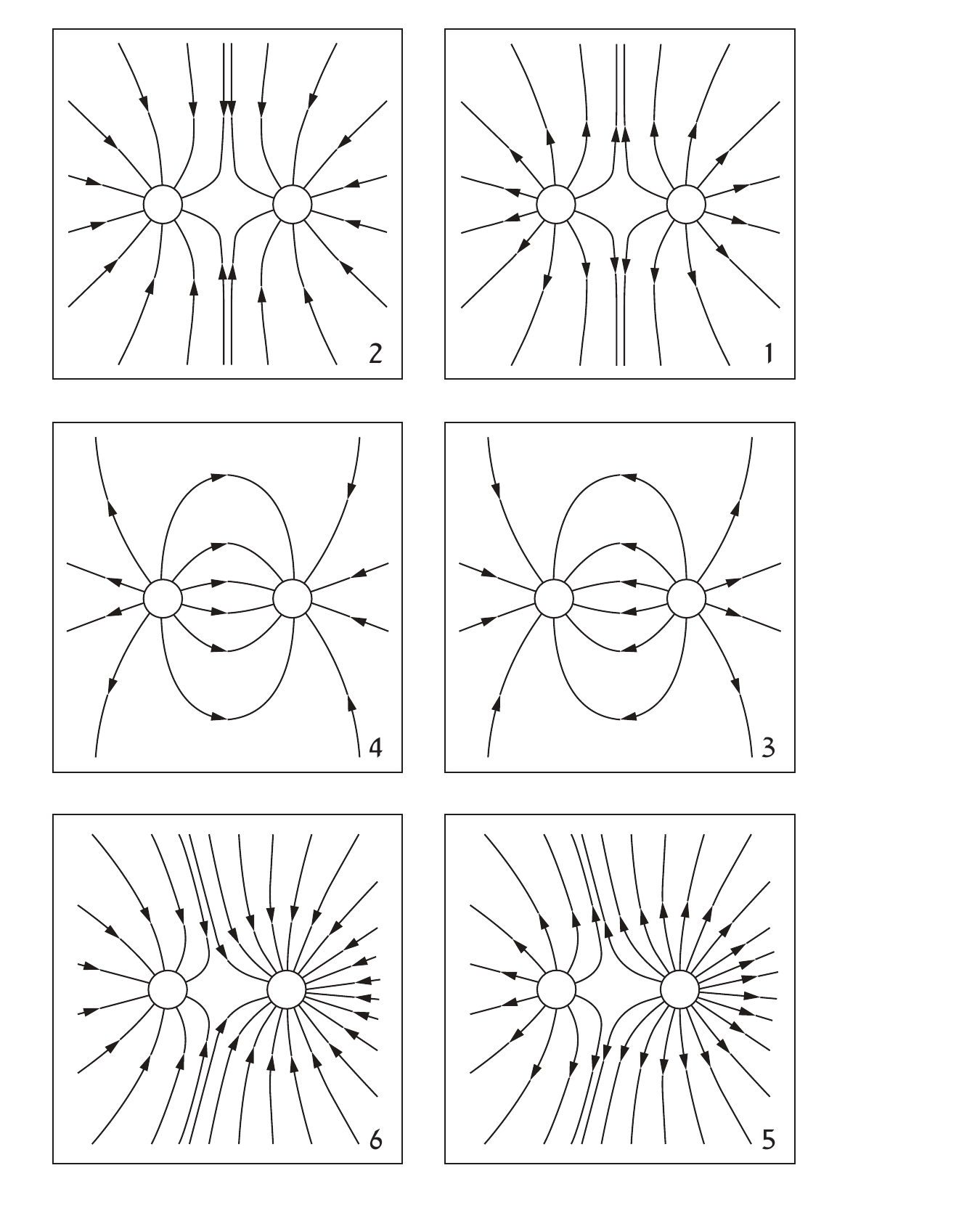

בתרשים 2 שלפניך מוצגים שישה איורים המתארים קווי שדה חשמלי שקול שנוצר על ידי שני כדורים טעונים.
סעיף ד. קבע איזה מן האיורים 1-6 מתאר נכונה את השדה השקול שנוצר על ידי שני הכדורים הטעונים B_1 ו-B_2 כאשר הכדור השמאלי הוא B_1 והכדור הימני הוא B_2 . נמק את קביעתך.
משחררים את שני הכדורים ומאפשרים להם לנוע על המשטח האופקי החלק. ברגע מסוים חולף הכדור B_1 בנקודה D והכדור B_2 חולף בנקודה H. הנקודות D ו-H אינן מסומנות בתרשים 1.
סעיף ה. קבע אם גודל הכוח החשמלי הפועל על כדור B_1 בנקודה D קטן מגודל הכוח החשמלי הפועל על כדור B_2 בנקודה H, גדול ממנו או שווה לו. נמק את קביעתך.
קבע אם גודל המהירות של כדור B_1 בנקודה D קטן מגודל המהירות של כדור B_2 בנקודה H, גדול ממנו או שווה לו. אין צורך לנמק.

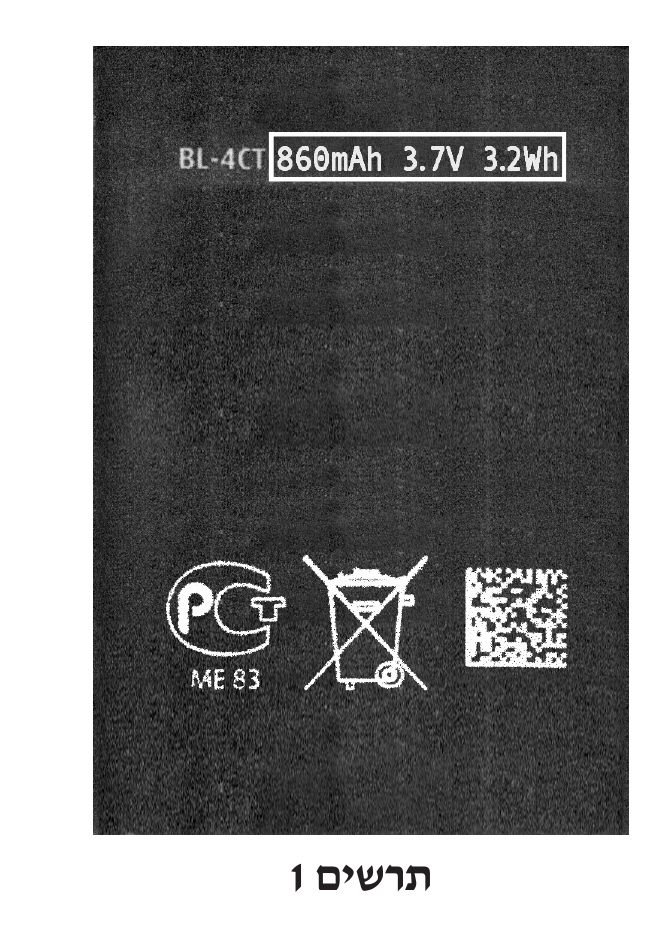

בתמונה שלפניך מוצגת סוללה של מכשיר טלפון נייד מן הדור הישן (דור 2). מאפייני הסוללה הם: כמות האנרגייה האגורה בסוללה, 3.2Wh (ואט × שעה) ; הכא"מ, 3.7V ; וכמות המטען, 860mAh (מילי-אמפר × שעה).
W = 3.2Wh (כמות האנרגייה האגורה בסוללה)
ε = 3.7V (הכא"מ)
Q = 860mAh (כמות המטען)
בטא את כמות האנרגייה האגורה בסוללה בג'ולים (J) ואת כמות המטען בקולון (C) .
כדי לבדוק את הסוללה, מרכיבים מעגל ובו הסוללה ומכשיר המדמה את הטלפון הנייד. בבדיקות מודדים את עוצמת הזרם ואת מתח ההדקים במצבי העבודה השונים של המכשיר, לדוגמה: המתנה, שיחה וגלישה באתר אינטרנט. בטבלה שלפניך מוצגות כמה מתוצאות הבדיקה. [טבלה] עוצמת הזרם (mA): 800, 600, 400, 200, 100, 50 [טבלה] מתח ההדקים (V): 1.7, 2.2, 2.7, 3.0, 3.3, 3.5
סעיף ב. על פי התוצאות המוצגות בטבלה, סרטט גרף של מתח ההדקים כפונקציה של עוצמת הזרם הזורם בסוללה.
(1) מצא על פי הגרף את הכא"מ של הסוללה. פרט את שיקוליך. (2) היעזר בגרף וחשב את ההתנגדות הפנימית של הסוללה.
(1) חשב את ההספק המושקע (P_in) על ידי הסוללה כאשר עוצמת הזרם I=300mA . (2) חשב את ההספק המנוצל (P_out) על ידי המכשיר כאשר עוצמת הזרם I=300mA .

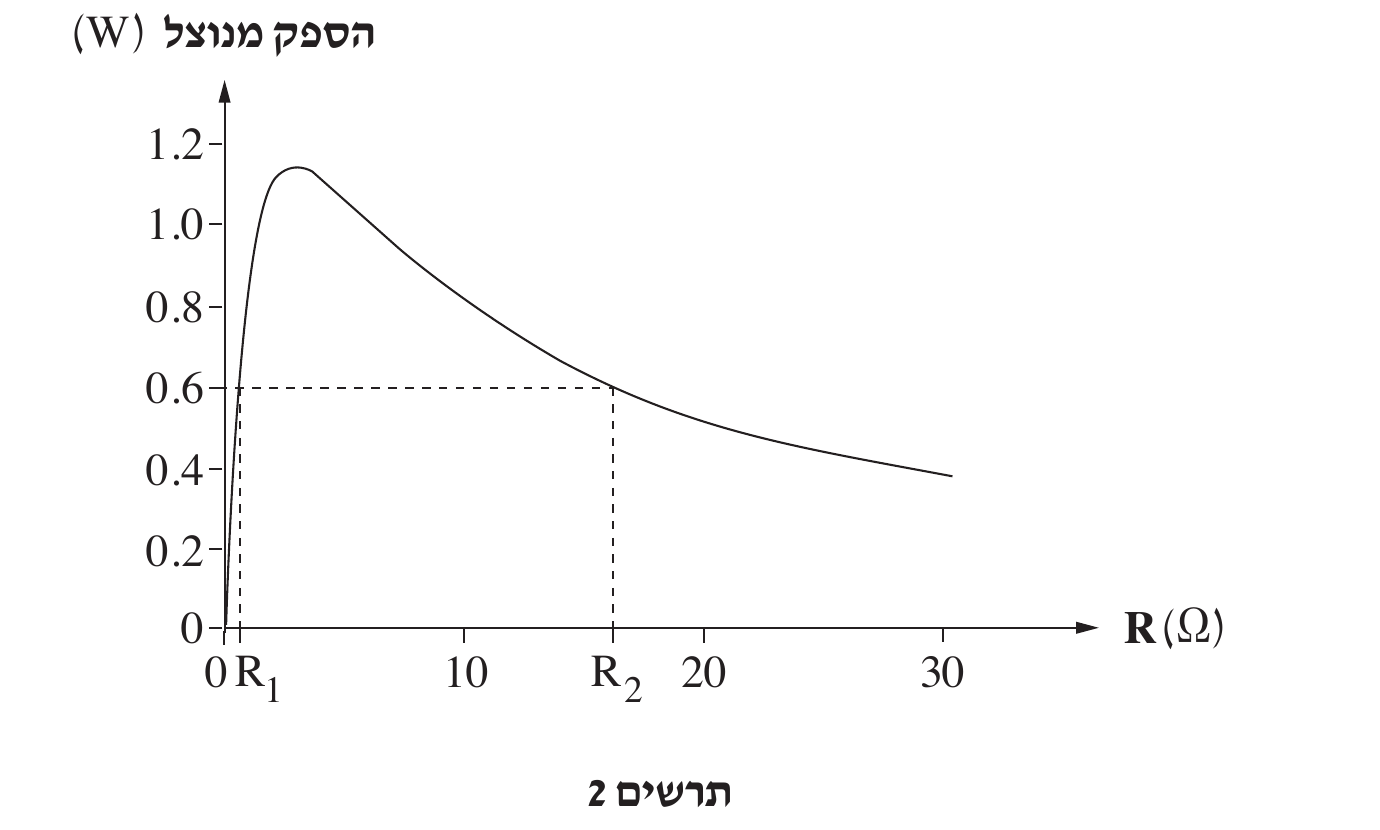

לפניך גרף המתאר את ההספק המנוצל על ידי המכשיר כפונקציה של התנגדות המכשיר. הספק מנוצל של 0.6W מתקבל עבור שתי התנגדויות שונות של המכשיר, R_1 ו-R_2 (R_2 > R_1 , ראה תרשים 2).
סעיף ה. קבע באיזו התנגדות - R_1 או R_2 - הסוללה תתחמם יותר. נמק את קביעתך.

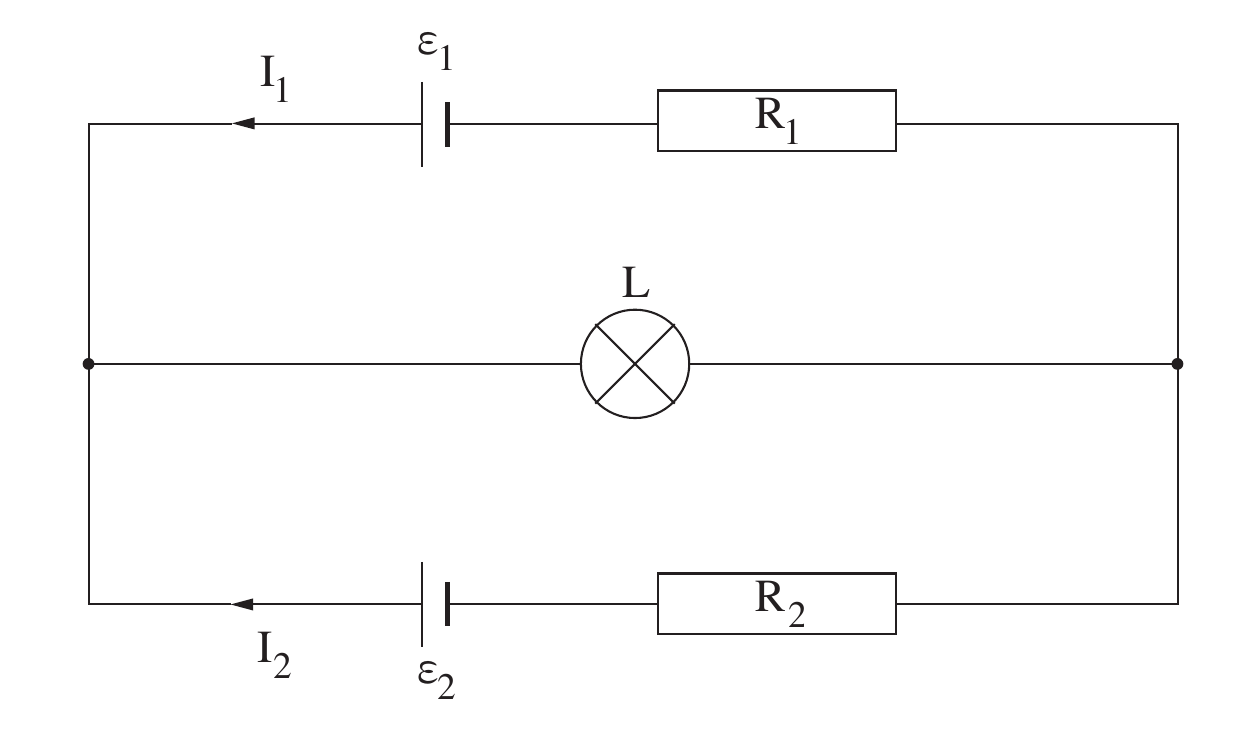

לפניך תרשים של מעגל חשמלי המורכב משני מקורות מתח אידאליים ε_1 ו-ε_2 , נורה L , שני נגדים R_1 ו-R_2 ותילים אידאליים.
מוסיפים למעגל מד-זרם שמודד את הזרם I_3 העובר דרך הנורה, ומד-מתח שמודד את המתח על הנגד R_2 . שני מכשירי המדידה אידאליים.
סעיף א. העתק את התרשים למחברתך. הוסף לתרשים שבמחברתך את מד-הזרם ואת מד-המתח.
נתון: ε_1=18V , ε_2=30.4V , R_1=10Ω , R_2=12Ω . על הנורה רשום 36W, 12V .
סעיף ב. חשב את ההתנגדות של הנורה, R_L .
כל אחד משני חוקי קירכהוף מבטא חוק שימור.
סעיף ג. (1) כתוב במילים את שני חוקי קירכהוף. (2) ציין איזה חוק שימור מבטא כל אחד מחוקי קירכהוף.
כתוב משוואות שאפשר לחשב לפיהן את עוצמת הזרם I_3 שזורם דרך הנורה. אין צורך לחשב.
הוריית מד-הזרם היא 2.5A והוריית מד-המתח היא 20.4V .
סעיף ה. חשב את עוצמת הזרם שעובר במקור המתח ε_1 .
כל שאלות המבחן — 6 שאלות, כל אחת עם פתרון מלא
לפי סדר המבחן. לוחצים על שאלה ועוברים לעמוד שלה: השאלה המלאה, השרטוט, ופתרון מלא ומוסבר צעד אחרי צעד.
- שאלה 1
כדור קטן B_1 מוחזק בנקודה A על משטח אופקי חלק. מסת הכדור m_1 ומטענו q_1 .
- שאלה 2
בתמונה שלפניך מוצגת סוללה של מכשיר טלפון נייד מן הדור הישן (דור 2).
- שאלה 3
לפניך תרשים של מעגל חשמלי המורכב משני מקורות מתח אידאליים ε_1 ו-ε_2 , נורה L , שני נגדים R_1 ו-R_2 ותילים אידאליים.
- שאלה 4
בתרשים 1 שלפניך מתואר מעגל חשמלי שמורכב ממקור מתח, סילונית (ארוכה), מד-זרם, מפסק ותילים.
- שאלה 5
במהלך ניסוי הרכיבה תלמידה מעגל חשמלי טורי מן הרכיבים האלה:
- שאלה 6
בתרשים שלפניך מוצגת מערכת המורכבת ממשתי מסילות מקבילות חלקות, PQ ו-KL , שהתנגדותן זניחה.
