טפסות

טפסה – מהי?

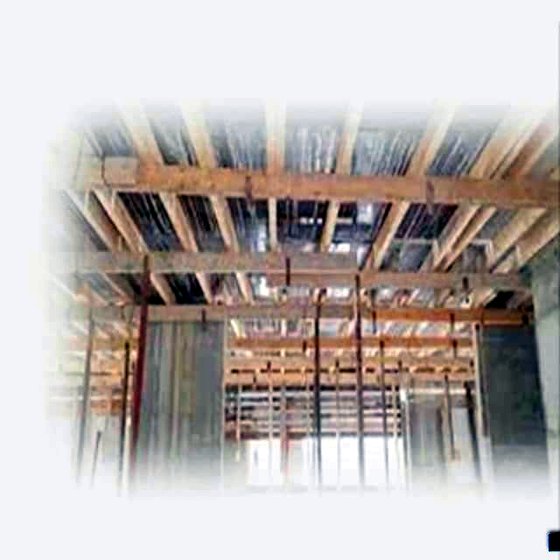

• מערכת טפסות
• מערכת המורכבת מלווחים, תמיכות וחיזוקים והמיועדת לשאת בטון טרי ולהעביר את כל העומסים המופעלים בהשפעת היציקה למשטח נושא.

מבנה הטפסה

• מעטה (שטח מגע עם בטון)
• סמוכה (מריש, ליגר)
• תת סמוכה (קורה מבריחה, אונטרליגר)
• תומכה (תומכה שחילה, רגל מסקו)
• קושרות
• אדן
• "תומכות":
• תמיכות למערכת הטפסות שמטרתן להעביר כוחות צירית מהתבנית אל משטח נושא.

מבנה וקיום

• מערכת הטפסות תותקן כיאות למטרה שלה היא מיועדת ובאופן המונע התמוטטותה או נפילת אדם או חפץ מעליה ותהיה מתאימה לתקן ישראלי ת"י 904 וכן לתוכנית הנדסית – ככל שהיא נדרשת בתקנות אלה.

תומכות מתכת יועמדו ברובד אחד בלבד.

• אין להעמיד תומכת על גבי תומכת.
• חומרים לטפסות
• מבצע בנייה לא יתקין מערכת טפסות אלא מחומרים מתאימים מבחינת איכותם וכמותם ושאין בהם פגמים נראים לעין, וכן לפי תוכנית הנדסית – אם היא נדרשת לפי תקנה 85.

תשתית מערכת טפסות

• שטחה נקי, חזק, יציב, מפולס ומנוקז ולא נמצאים בו או בקרבתו הסמוכה שקעים או חללים העלולים לסכן את יציבות מערכת הטפסות.
• אדמת המילוי המשמשת תשתית הודקה כראוי.
• אם התומכות אינן מיועדות להיות אנכיות או השטח שעליו הן נסמכות אינו אופקי, ננקטו אמצעים מתאימים להבטחת יציבות התומכות ומערכת הטפסות.
• לא יוצבו תומכות על בלוקים, לבנים או לוחות עץ רבודים.

תכנון הטפסות

• בהתקיים אחד מאלה, מבצע הבנייה לא יקים, יפרק או ישנה מערכת טפסות, אלא אם כן יש בידו תוכנית הנדסית:
• בתקן נדרשת הקמה לפי תכן.
• רכיב קיים של המבנה משמש דופן לטפסה.
• מבצע בנייה לא יקים, ולא יפרק או ישנה מערכת טפסות לפי תקנה זו אלא אם כן ההקמה, הפירוק או השינוי, לפי העניין, נעשים בהשגחתו של מנהל העבודה.
• הטפסה היא מסוג של טפסות מיוחדות שת"י 904 אינו חל עליהן, כגון טפסות מחליקות אנכיות או אופקיות.
• התכניות של הטפסות כאמור כאן, תמצאנה באתר כל עוד לא פורקו הטפסות.

בדיקת הטפסות לפני יציקה

• אם נדרשת תוכנית הנדסית לפי תקנה 85, מבצע הבנייה לא ייצוק בטפסות אלא לאחר שמנהל העבודה בדק את מערכת הטפסות על כל חלקיה ואישר כי הטפסות יציבות ומתאימות למטרתן וכי מתקיימות לגביהן הדרישות שנקבעו בתוכנית ההנדסית.
• מנהל העבודה ירשום בפנקס הכללי את תוצאות הבדיקה, שנדרשה מעלה, וימסור למבצע הבנייה את אישורו כאמור בתקנה.
