חפירות ועבודות עפר

Q: דיפון צידי חפירה

עבודות עפר – אמצעי זהירות מיוחדים • לפני תחילת ביצוע עבודות חפירה או חיצוב יבדוק מבצע בניה את קיומם האפשרי של קווי חשמל, מים, ביוב, טלפון, גז וכיוצא באלה, ולא יתחיל בחפירה או בחיצוב כאמור אלא לאחר שנקט אמצעי זהירות מיוחדים למניעת פגיעה בעובדים או במיתקנים. עבודות עפר – אמצעי זהירות מיוחדים • ליד כל חפירה או בור שקיימת סכנת נפילה לתוכם יוצבו פנסים שאורם אדום. • לשם ביצוע עבודה בשעות החשכה או במקום חשוך, תותקן במקום העבודה ובמעברים הסמוכים תאורה נאותה. • מנהל העבודה ינקוט אמצעי זהירות מיוחדים למניעת פגיעה באדם הנמצא בחפירה או בבור מזרם חשמלי, אדים מזיקים, גזים או התפרצות מים. עבודות עפר – גידור

חומר הלימוד

אאמצעי בטיחות⏱ 17 דק׳

עבודות עפר -- מניעת פגיעה

עבודת חפירה או מילוי תבוצע כך שתמנע פגיעה בעובד.

מבצע בניה אחראי לכך שלא יתחילו ולא ימשיכו בביצוע חפירה העלולה להפחית מיציבותו של מבנה, מתקן או חלק מהם, בין קבועים ובין ארעיים, אלא אם כן ננקטו אמצעים מתאימים למניעת פגיעה באדם, הן לפני התחלת החפירה והן במהלכה.

עבודות עפר -- מניעת התמוטטות

צדי חפירה או מילוי, למעט חפירה או מילוי לפי השיפוע הטבעי של הקרקע שאין עמה סכנת התמוטטות, ושעמקם או גבהם עולה על 1.20 מטרים, יובטחו מפני התמוטטות על ידי דיפון מתאים עשוי עץ, מתכת או חומר אחר בעל חוזק נאות, על ידי מערכת שגומים או על ידי כלונסאות.

זווית שיפוע של קרקע

הזווית הנמדדת בין דופן ערמה/חפירה לבין קו אופקי בתחתית הערמה/דופן החפירה.

שיפוע טבעי של קרקע

זווית השיפוע הנוצרת בין ערמת עפר בלחות טבעית בשפיכה חופשית לבין קו אופקי בתחתית הערמה.

צדי חפירה או מילוי, למעט חפירה או מילוי לפי השיפוע הטבעי של הקרקע שאין עמה סכנת התמוטטות, ושעמקם או גבהם עולה על 1.20 מטרים, יובטחו מפני התמוטטות על ידי דיפון מתאים עשוי עץ, מתכת או חומר אחר בעל חוזק נאות, על ידי מערכת שגומים או על ידי כלונסאות.

בחפירה שעומקה קטן מ- 1.20 מ\' או שהדופן שלה בשיפוע טבעי לא נדרש דיפון.

במקרים שנדרש, דיפון יכול להיות :

1. עץ, פלדה, מתכת אחרת או כל חומר אחר בעל חוזק נאות.

2. מערכת שיגומים.

3. על ידי כלונסאות.

דיפון תעלה חולית

הדפנות של תעלה באדמה חולית (להלן -- תעלה חולית) , יותקנו כשהן עומדות וסמוכות זו לזו, יכסו את שטח צדי התעלה החולית לכל עומקה, יחדרו לעומק מספיק מתחת לקרקעיתה ויבלטו ב- 15 סנטימטרים לפחות מעל פני הקרקע הסמוכה.

הדפנות משני צדי תעלה חולית ייתמכו על ידי משענות אופקיות לכל אורכה בעמקים וברווחים מתאימים ביניהם, לפי הצורך.

המשענות יותקנו בשני צדי התעלה החולית זו מול זו בחיזוקים ברווחים מתאימים זה מזה, לפי הצורך.

החיזוקים יובטחו בפני העתקה או הזזה מקרית ממקומם, וכן יובטחו:

1. אם הם חיזוקים מעץ -- בכפיסים שיחוברו לחיזוקים ולמשענות אף אם משתמשים לחיזוקם בטריזים.

2. אם הם חיזוקי מתכת מתוברגים -- בסידור מתאים למניעת נפילתם.

לא יונח על החיזוקים ולא יושען עליהם כל דבר שיש בו כדי לסכן את יציבותם או לגרום להזזתם.

אין לקרב לשפת החפירה כלי רכב, מחפר, דחפור, טרקטור או ציוד הנדסי אחר כיוצא באלה, עד כדי ערעור יציבות צדי החפירה או הדיפון, אלא אם כן ננקטו אמצעים למניעת התמוטטות.

חומר או אדמה, לפי הענין, שהוצאו תוך כדי חפירה, יוחזקו במרחק המבטיח מפני התמוטטות.

המרחק לא יפחת מ- 50 סנטימטרים מדופן החפירה או משפתה.

עבודות עפר -- אמצעי בטיחות שונים

דיפון חפירה שעומקה עולה על 4 מטרים ייעשה לפי תכנית.

תכנית הדיפון כאמור תימצא באתר בצמוד לפנקס הכללי כל עת ביצוע עבודת חפירה.

אם בעת התקנת דיפון נשקפת סכנה לעובד בשל מפולת, יורד לתוך הבור, החפירה או התעלה תא הגנה שיקנה לעובד הנמצא בו את מידת הבטיחות הדרושה עד להשלמת העבודה.

במקום דיפון כאמור מעלה , יכול שישתמשו בתא הגנה מתאים.

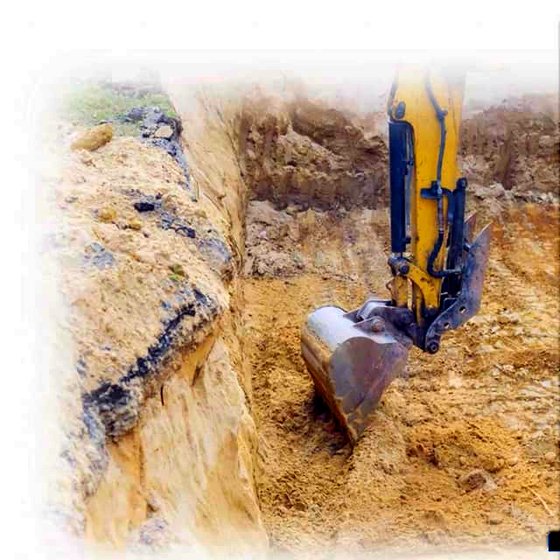

חובת התקנת דיפון או חובת נקיטת אמצעים אחרים למניעת התמוטטות דפנות אינה חלה על חפירה המתבצעת באמצעות מכונה שאינה מצריכה הימצאות אדם בחפירה.

בדיפון צידי חפירה⏱ 19 דק׳

עבודות עפר – אמצעי זהירות מיוחדים

לפני תחילת ביצוע עבודות חפירה או חיצוב יבדוק מבצע בניה את קיומם האפשרי של קווי חשמל, מים, ביוב, טלפון, גז וכיוצא באלה, ולא יתחיל בחפירה או בחיצוב כאמור אלא לאחר שנקט אמצעי זהירות מיוחדים למניעת פגיעה בעובדים או במיתקנים.

עבודות עפר – אמצעי זהירות מיוחדים

ליד כל חפירה או בור שקיימת סכנת נפילה לתוכם יוצבו פנסים שאורם אדום.
לשם ביצוע עבודה בשעות החשכה או במקום חשוך, תותקן במקום העבודה ובמעברים הסמוכים תאורה נאותה.
מנהל העבודה ינקוט אמצעי זהירות מיוחדים למניעת פגיעה באדם הנמצא בחפירה או בבור מזרם חשמלי, אדים מזיקים, גזים או התפרצות מים.

עבודות עפר – גידור

בור, חפירה, קיר חצוב או מדרון שלתוכם או לאורך צלעותיהם עלול אדם ליפול מגובה אנכי העולה על 2 מטרים יגודר קרוב ככל האפשר לשפה, באזן יד ובאזן תיכון מתאימים, כמפורט בתקנה 10, בחוזק נאות למניעת נפילה כאמור.
אזן יד ואזן תיכון שהותקנו כאמור יהיו במצב תקין כל עוד קיימים החפירה, הבור, המדרון או הקיר החצוב, אך מותר להרחיקם זמנית אם קיים הכרח בכך כדי לאפשר העברת חומר, וזאת לפרק הזמן הדרוש לפעולה זו בלבד, תוך נקיטת אמצעים הדרושים למניעת נפילת אדם או חומרים.
בבניה הנדסית, אם אין זה מעשי בנסיבות הענין להתקין אזן יד ואזן תיכון, כנדרש בתקנת מעלה, יינקטו אמצעים נאותים אחרים למניעת נפילת אדם לחפירה, בור, קיר חצוב או מדרון.

עבודות עפר – עליה וירידה

לא ייכנס אדם ולא יועסק בתוך קדח לכלונס.
הירידה והעליה לבור או חפירה שעומקם עולה על 1.20 מטרים תהיה באמצעות דרך ששיפועה אינו עולה על היחס של 1 אנכי ל- 1.5 אפקי.
ואולם מותר להתקין מדרגות מתאימות או סולם.
המרחק בין מקום הימצאותו של עובד בתעלה או בחפירה לבין היציאה מהם לא יעלה על 20 מטרים.

עבודות עפר – רוחב תעלה ומעברים

תעלה אשר לפי תקנות אלה טעונה בדיפון, תהיה ברוחב מספיק כדי לאפשר התקנת דיפון מתאים וביצוע העבודה לשמה נחפרה התעלה באופן נאות ובטוח.

עבודות עפר – רוחב תעלה ומעברים

מעל כל תעלה שרחבה עולה על 60 סנטימטרים יותקנו מעברים בטוחים ובמספר מספיק בהתאם לצרכי העבודה.
מעברים אלה, ככל שיידרשו, יותקנו לפי הדרישות הנוגעות למדרכת מעבר.

עבודות עפר – חומר רופף או בולט

חציבת קיר תבוצע כך שלא ייווצר חומר בולט או רופף שיהיה בו כדי לסכן את העוסקים בחציבת הקיר, הנמצאים בקרבתו או העוברים לידו.
משנוצר חומר בולט או רופף, כאמור, הוא יוסר ללא דיחוי ובשיטה בטוחה.

עבודות עפר – בדיקות

מנהל העבודה יערוך ביקורת בטיחות של חפירה, מילוי, חציבה או דיפון בכל אחד מאלה:
מדי יום לפני התחלת העבודה.
מנהל העבודה ירשום בפנקס הכללי את תוצאות הבדיקה.
אחרי הפסקת עבודה של שבעה ימים ולפני חידושה.
אחרי הפסקת עבודה בשל גשם או הצפה ולפני חידושה.

עבודות עפר – עבודה במדרון

מתבצעת עבודה במדרון או בקרבתו, שבמהלכה או כתוצאה ממנה עלולים להידרדר סלעים או חומרים אחרים, ישתמשו בשיטות עבודה ובכלים מתאימים ויינקטו אמצעים נאותים למניעת פגיעת סלעים, אבנים או חומרים כאמור באדם או ברכוש.
מבצע בניה אחראי לכך שחיצוב קיר יתוכנן ויבוצע כך שתובטח יציבותו על ידי שיפוע יציב או על ידי נקיטת אמצעים מתאימים אחרים להשגת אותה מטרה.
לא יידרש אדם להימצא, לעבור או לעבוד במקום שבו הוא עלול להפגע מחומר רופף או מקיר בלתי יציב.
מנהל העבודה יבדוק מדי יום, לפני תחילת העבודה, את יציבותו של קיר החיצוב וירשום את תוצאות הבדיקה בפנקס המפעל.
נמצא בבדיקה חומר בולט או רופף הוא יוסר בדרך בטוחה.
