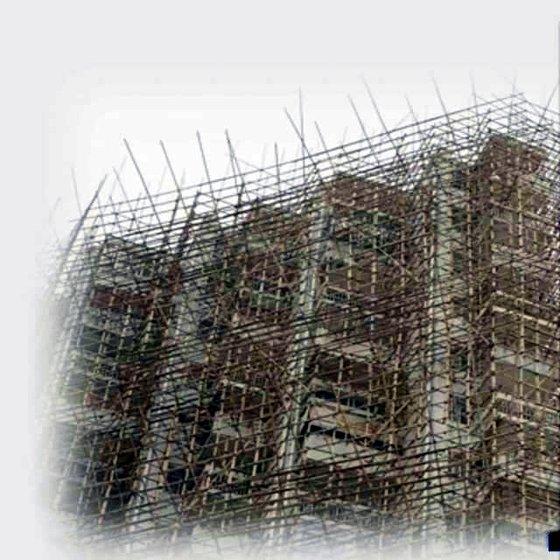

פיגומים

אם אי-אפשר לבצע עבודה בביטחון, תוך עמידה על הקרקע או על מבנה קבוע, מבצע הבנייה יספק

• פיגומים יציבים, מתאימים לאופי העבודה ובכמות הנדרשת כך שיתאפשר ביצוע עבודה באופן בטוח.
• פיגומים – חובת התקנה
• "פיגום"
• מתקן זמני מעל קרקע, מעל מבנה או מחובר אליו, אשר ממנו מתבצעת פעולת בניה או שעליו מחזיקים חומר או ציוד.

פיגומים – פעולות כלליות

• כל פיגום יותקן כיאות למטרה שלה הוא מיועד ובאופן המונע התמוטטותו או נפילת אדם או חפץ מעליו.
• מבצע הבנייה לא יתכנן, יקים, יתקין, ישתמש, יפרק פיגום או יעשה בו שינוי אלא אם כן תכנון הפיגום, הקמתו, התקנתו, השימוש בו ופירוקו או עשיית השינוי בו נעשים בהתאם להוראות לפי תקנות אלה ולפי המענים שניתנו לסיכונים בהקמת פיגום בתוכנית הבטיחות ולהוראות יצרן הפיגום, ואם נקבע לפי תקנות אלה כי נדרשת תוכנית הנדסית או כי הפעולה תבוצע באמצעות בונה פיגומים מקצועי לפיגומי זקפים או מתכנן הקמת פיגומים, לפי העניין, יבצע מבצע הבנייה את הפעולה באמצעותו לפי התוכנית ההנדסית או באמצעותו לפי העניין.

פיגומים – פעולות כלליות (המשך)

• "בונה מקצועי לפיגומי זקפים"
• מי שמפקח עבודה ראשי פרסם את פרטיו באתר האינטרנט לפי סעיף 173 ח לפקודה, לאחר שאישר כי הוכח להנחת דעתו כי התקיימו לגבי אותו אדם כל אלה:
• "מתכנן הקמת פיגומים"
• מי שרשאי לתכנן מבנה מן הסוג שבו משתמשים בפיגום, לפי תקנות המהנדסים והאדריכלים (רישוי וייחוד פעולות), התשכ"ז 1967.
• הוא עבד שלוש שנים לפחות בעבודות בנייה.
• הוא עבר הכשרה לפי תכנית שקבע מפקח עבודה ראשי.
• הוא עמד בהצלחה במבחן לפי תכנית בחינה שאישר מפקח עבודה ראשי.

פיגומים – פעולות כלליות (המשך)

• מבצע הבנייה יצרף לפיגומים שהוא מספק לפי תקנות אלה את הוראות היצרן בכתב בשפה העברית, ואם הפיגום יוצר מחוץ לישראל – גם בשפה האנגלית.
• מנהל העבודה יצמיד את הוראות היצרן המוזכרות מעלה לפנקס כללי באתר הבנייה.

הרכבת פיגום

• בונה פיגומים מקצועי לא יאשר להתקין, לפרק או לעשות שינוי בפיגום זקפים אלא בהתאם להוראות סימן זה וסימן ב' והוראות יצרן הפיגום.
• אם נדרש לפיגום, לפי תקנות אלה, תכנון של מתכנן הקמת פיגומים, או תוכנית הנדסית - יבוצעו הפעולות בפיגום גם לפי הוראות מתכנן הקמת הפיגומים או התוכנית ההנדסית, לפי העניין.
• מבצע בנייה לא יקים, לא יתקין, לא יפרק ולא יעשה שינוי בפיגום זקפים שגובהו עולה על 6 מטרים, אלא בנוכחותו והשגחתו הישירה של בונה מקצועי לפיגומי זקפים.

פיגומים – חומרים

• להתקנת פיגום יספק מבצע הבניה חומר ורכיבים מתאימים באיכות טובה, ללא פגם ובכמות מספקת, ומשסופקו חומר ורכיבים כאמור יש להשתמש בהם.
• עצים המשמשים להתקנת פיגום יהיו נקיים מקליפה, מצבע ומסמרים בולטים, בין מכופפים ובין לא מכופפים, ולא ייעשה בהם דבר להסתיר ליקויים.
• מתכת המשמשת לפיגום תהיה ללא חלודה מתקלפת.
• לוחות עץ המשמשים להתקנת פיגום והעלולים להתפקע עקב מצב הסיבים יוגנו מפני התפקעות כאמור.
• רכיב המיועד לפיגומים יוחזק בנפרד מכל חומר או רכיב אחר.

נפסל רכיב כאמור מעלה, יורה מנהל העבודה על הרחקתו מאתר הבניה וירשום את הוראתו בפנקס הכללי

• פיגומים – בדיקת חומרים לפיגום
• מנהל העבודה יבדוק את הרכיבים המיועדים להתקנת פיגום לפני השימוש בו ויפסול כל רכיב שאינו מתאים.

הגדרות פיגום מיוחד

• "פיגום מיוחד" פיגום זקפים מיוחד, פיגום שצורתו מיוחדת או פיגום הבנוי מחומרים מיוחדים או המשמש למטרות מיוחדות.
• "פיגום זקפים"
• "פיגום זקפים מיוחד" פיגום שנסמך על עמודים אנכיים העומדים על הקרקע או על אמצעי סמך יציב אחר של המבנה.
• פיגום זקפים שגובהו מהנקודה הנמוכה של המשטח שעליו הוא עומד עד למשטח העליון עולה על 25 מטרים.

פיגומים תכנון פיגום מיוחד

• מבצע בנייה לא יקים, יתקין או יפרק פיגום מיוחד ולא יעשה בו שינוי, אלא לפי תוכנית הנדסית.
• "תוכנית הנדסית" תוכנית הקמה, התקנה, שינוי, פירוק או העתקה, להבטחת בטיחות השימוש במתקן שאליו היא נוגעת לפי ייעודו, הכוללת תוכן מפורט ועומסים מותרים, חומרים מתאימים, איכותם וכמותם הנדרשת, שהכין מהנדס רשום או מהנדס רשוי, שצורפה לפנקס הכללי ונמצאת באתר הבנייה.

פיגומים פיגומים – בדיקת הפיגום

• מנהל העבודה יבדוק כל פיגום לקביעת יציבותו והתאמתו למטרה שלה הוא נועד.

פיגומים פיגומים – בדיקת הפיגום (המשך)

• עם התקנתו של הפיגום ולפני שהחלו להשתמש בו.
• אם הפיגום נבנה לפי תקנות אלה בידי בונה מקצועי לפיגומי זקפים – יחד עם הבונה המקצועי לפיגומי זקפים שבנה את הפיגום.
• אחת לשבעה ימים לפחות.
• אחרי כל הפסקת עבודה של שלושה ימים או יותר.
• אחרי כל הפסקת עבודה של יום אחד או יותר בשל גשם או רוח.
• אחרי כל שינוי שנעשה בפיגום אשר נודע לו עליו.

פיגומים פיגומים – רישום בדיקות

• מנהל העבודה ירשום בפנקס הכללי באתר הבנייה דין וחשבון על כל בדיקת פיגום.
• יביא את הרישום לידיעת מבצע הבניה.
• הוראה זו לא תחול לגבי פיגום שאין אדם עלול ליפול ממנו לעומק העולה על 2 מטרים ולגבי פיגום חמורי.
• "פיגום חמורי"
• פיגום שרצפתו נסמכת על סמוכות ניידות העומדות על הקרקע או על אמצעי סמך יציב אחר של המבנה.

פיגומים – חיבור מתקני הרמה

• לא יותקן מיתקן הרמה על פיגום או לידו ולא ישמש מיתקן כאמור אלא אם כן:
• בטרם התקנת מיתקן ההרמה על הפיגום, מתכנן הקמת פיגומים בדק את השפעת התקנת מיתקן ההרמה על גבי הפיגום על יציבות הפיגום.
• קבע הוראות לחיזוק הפיגום ולשימוש במיתקן ההרמה.
• מתכנן הקמת פיגומים אישר ביצוע הדרישות וההוראות שקבע לחיזוק הפיגום וימסור את אישורו למבצע הבנייה.
• הותקנה מחיצה או ננקטו אמצעים מתאימים למניעת פגיעה בפיגום או באדם שעל הפיגום על ידי מיתקן ההרמה או החומר המועלה או המורד באמצעותו.

פיגומים – ריצפת פיגום

• רצפת פיגום תהיה עשויה משטחים מחומר מתאים המותקנים באופן המונע עיתוקם ממקומם בעת השימוש בפיגום.
• לא תשמש רצפת פיגום כסמך לחלק כלשהו של פיגום אחר.
• רחבה של רצפת פיגום יותאם למטרה שלה נועד הפיגום ויהיה לפחות:
• 60 ס"מ – אם הרצפה משמשת מקום עמידה או מקום ישיבה לאנשים ואין מחזיקים עליה חומרים.
• 80 ס"מ – אם הרצפה משמשת גם להחזקת חומרים.
• 130 ס"מ – אם על הרצפה מסתתים אבנים או מעבדים אותן בדרך אחרת.
• רצפת הפיגום תוארך אל מעבר לפינת המבנה במידת רחבה לפחות.

פיגומים – חומר לרצפת פיגום

• רוחבם יהיה 15 סנטימטרים לפחות.
• אם הם עשויים מעץ, עוביים יהיה מתאים למרחק שבין סמוכות הרוחב והעומס המרבי, אך לא יפחת מ- 2.5 סנטימטרים.
• משטחים המשמשים לרצפה:
• אולם מותר להשתמש במשטחים שרוחבם לא פחות מ- 10 ס"מ אם יהיו מחוברים בינם לבין עצמם בחיבורי קבע.
• אם הם מעץ לבוד לא יפחת עביים מ- 2.2 סנטימטרים.
• אם אינם עשויים עץ או עץ לבוד, יהיו בחוזק שווה ערך לחוזק הנדרש לגבי משטחי עץ או עץ לבוד כאמור.

פיגומים – משטח רצפת הפיגום

• משטח של רצפת פיגום לא יבלוט מעבר לסמך במידה העולה על עובי המשטח כפול ארבע.
• לא יחפה משטח על משטח אלא במידה ההכרחית, ובלבד שנעשו סידורים מתאימים להקלת תנועת מריצות ולמניעת מעידת אדם.
• משטח רצפת פיגום יבלוט לפחות 5 ס"מ מעבר לסמך.
• כל משטח יונח על שלוש סמוכות לפחות אלא אם כן נמנע כפף יתר כתוצאה מעומס יתר.
• משטחי רצפה יהיו צמודים אחד לשני במרווח שלא יעלה על 1.5 ס"מ באופן המונע נפילת חפצים.
• לא יוחזק על פיגום חומר עד כדי גרימת עומס יתר, פגיעה בשיווי המשקל או למעלה מההכרחי לביצוע עבודה שוטפת.

פיגומים – רווח בין פיגום לקיר

• הרווח בין רצפת פיגום שאינו פיגום תלוי ובין הקיר לא יעלה על 30 סנטימטרים.
• נעשית העבודה בישיבה, לא יפחת הרווח מ- 25 ס"מ ולא יעלה על 30 סנטימטרים.
• אם בנסיבות המקרה יש הכרח בכך שהרווח יעלה על האמור קודם, יותקנו אזן יד, אזן תיכון ולוחות רגל כמפורט בתקנה 10 גם בצד הפיגום הפונה לקיר המבנה.

סולמות בין דיוטות הפיגום

• בפיגום בו קיימת יותר מדיוטה אחת יותקנו סולמות גישה מהקרקע או מאמצעי סמך בטוח אחר לדיוטה התחתונה ובין כל דיוטה ודיוטה.

• סולמות אלה יחוברו כהלכה אל הפיגום ויקוימו עד לפירוקן של הרצפות.

• הפתחים ברצפת הפיגום דרכם עוברים הסולמות יהיו חופפים ובצידם הפנימי יותקן זקף מדיוטה לדיוטה לאחיזת יד בטוחה.
