סוגי פיגומים

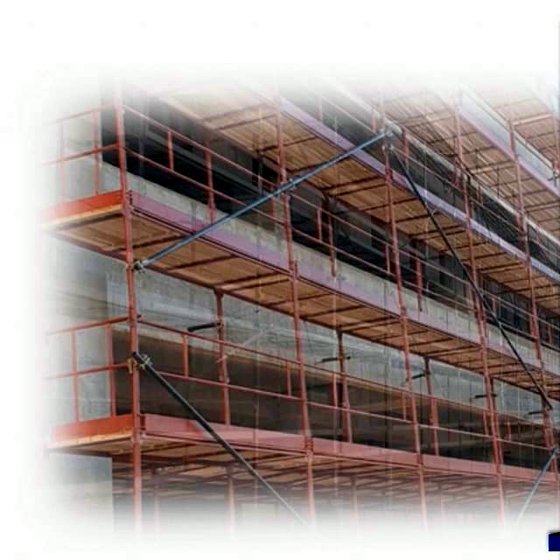

פיגום זקפים - הגדרה

פיגום שנסמך על עמודים אנכיים העומדים על הקרקע או על אמצעי סמך יציב אחר של המבנה.

פיגום זקפים -- דרישות כלליות

1. מבצע הבניה לא יקים ולא ישתמש בפיגום זקפים אלא אם כן הוא עומד בכל דרישות תקנה זו:

1. הפיגום עומד בדרישות תקן פיגומים ישראלי. ( ת\"י 1139 חלק 1 )

2. כל רכיב מרכיבי הפיגום סומן על ידי יצרן הפיגומים בסימון של קבע הכולל את הפרטים האלה:

• שם היצרן

• דגם הפיגום

• מועד הייצור

3. בידי מבצע הבנייה תעודת בדיקה של מעבדה מאושרת כמשמעותה לפי סעיף 12(א) לחוק התקנים, התשי\"ג 1953, המעידה כי דגם הפיגום עומד בדרישות תקן הפיגומים הישראלי. תעודה כאמור תידרש בין אם הפיגום יוצר בארץ ובין אם יובא מחוץ לישראל.

4. עותק של תעודת הבדיקה כאמור בפסקה 3 צורף לפנקס הכללי, הנמצא באתר שבו מותקן הפיגום.

2. נקבעה בתקנות אלה הוראה הנוגעת לפיגום זקפים העומדת בסתירה להוראה הקבועה בתקן פיגומים ישראלי, יגברו ההוראות הקבועות בתקן.

3. זקפים ומשטחים שיוצרו עד תום שישה חודשים מיום פרסומן של תקנות הבטיחות בעבודה עבודות בנייה תיקון , התשע\"ט-2019 , רשאי יצרנם לסמנם בשם היצרן ובדגם שלפיו יוצרו, אם היצרן קיבל אישור מעבדה מאושרת כמשמעותה לפי סעיף 12(א) לחוק התקנות לאותו דגם לעניין . תקן ישראלי לפיגומים, אף אם האישור ניתן לאחר מועד ייצורם, ואם עשה כן יראו את הסימון כאילו נעשה בהתאם להוראות תקנת משנה א 2.

פיגום זקפים -- תשתית

1. השטח שעליו יוקם פיגום זקפים ינוקה, ייושר ויהודק ולא יימצאו בו או בקרבתו הסמוכה שקעים או חללים העלולים לסכן את יציבותו.

2. מוקם פיגום על אדמת מילוי, יהודק משטח הביסוס שלו כראוי, לפני הקמתו.

3. השטח שעליו יוקם הפיגום ינוקז באופן המונע הצטברות מים ולא יימצאו בו, או בקרבתו, ברז מים או מוצא צינור ניקוז של המבנה.

פיגום זקפים -- ביסוס

1. זקפי הפיגום יועמדו על אדני עץ אשר יונחו בניצב למבנה ויהיו ברוחב של 20 סנטימטרים ובעובי של 4.5 סנטימטרים לפחות.

2. האדנים יהיו מאוזנים וצמודים לבסיס הפיגום או לתשתית בכל שטחם התחתון ויבלטו באורך ל 10 סנטימטרים לפחות מעבר לזקפים.

3. הזקפים לרוחב הפיגום יועמדו על אדן אחד, במרכז רחבו.

4. זקפים מצינורות לא יועמדו ישירות על האדנים אלא על תותבים מרותכים לבסיסים קבועים ממתכת שמידותיהם 10X10 ס\"מ ועוביים 0.5 ס\"מ לפחות.

פיגום זקפים -- ליד מדרון

• פיגום המוקם על יד מדרון יהיה המרחק בין קצה האדן לבין שפת המדרון 50 סנטימטרים לפחות ושיפוע המדרון יהיה 2 אפקי ל-1 אנכי לפחות, פרט למקרה שהמדרון הוא סלע או שהוא מחוזק על ידי דיפון או שיגומים.

• אם התנאים במקום אינם מאפשרים לעמוד בדרישת השיפוע, כאמור בתקנה מעלה, תוכן תכנית הקמת פיגומים אשר תכלול את האמצעים אשר יקנו לפיגום אותה מידת יציבות.

פיגום ממוכן - הגדרה

• "פיגום ממוכן" פיגום אשר בעזרת כח מיכני, חשמלי או הידראולי ניתן לשנות את מיקום משטחי העבודה שלו.
• בכלל זה פיגום תלוי ממוכן ופיגום תורן ממוכן כהגדרתם בתקנות עבודה בגובה.

פיגום ממוכן – התקנה לפי תוכנית

• מבצע בנייה לא ישתמש בפיגום ממוכן אלא אם כן יש לגביו תוכנית הנדסית, ולא יתקין פיגום ממוכן, לא יפרקו ולא יעשה בו שינוי, לרבות העתקתו ממבנה למבנה בתוך האתר אלא לפי תוכנית הנדסית כאמור.
• מנהל עבודה ישגיח כי תהליך הקמת פיגום ממוכן עומד בתקנת משנה (א) ויפסיק את העבודה בפיגום ממוכן שאינו עומד בתנאי תקנת המשנה האמורה כל עוד השימוש, ההקמה, ההתקנה, ההעתקה או השינוי אינם לפי התוכנית ההנדסית.

מבצע הבניה אחראי לכך שפיגום ממוכן ייבדק בדיקה יסודית בידי בודק מוסמך, בכל אחד מאלה:

• מיד אחרי התקנתו באתר ולפני התחלת השימוש בו.
• מיד אחרי כל תיקון במערכת ההרמה או התליה ולפני הפעלתו מחדש.
• אחת לששה חדשים לפחות, אחרי תאריך הבדיקה האחרונה, כל עוד הוא מותקן באתר.
• בעת העתקת פיגום ממוכן בתוך אתר הבנייה.
• לא ישתמשו בפיגום ממוכן אלא אם כן נבדק בדיקה יסודית כאמור בתקנת משנה א.

פיגום ממוכן – בדיקה (המשך)

• "בודק מוסמך" מי שמפקח העבודה הראשי הסמיך לבדוק ציוד המפורט בסעיף מסעיפי הפקודה.

פיגום ממוכן – תסקיר בדיקה

• בודק מוסמך שערך בדיקת פיגום ממוכן, ימסור למבצע הבניה, תוך שני ימי עבודה מהבדיקה, תסקיר על תוצאות בדיקתו וישלח העתק ממנו למפקח העבודה האזורי.
• התסקיר ייערך על גבי טופס שקבע מפקח העבודה הראשי לסוג בדיקה זה, יירשמו בו כל הפרטים המצוינים בטופס והוא ייחתם בידי מי שערך את הבדיקה.
• הבודק המוסמך ירשום בפנקס הכללי כי ערך את הבדיקה.
• משנתגלה בבדיקה פגם שבשלו אין הפיגום הממוכן ראוי לשימוש, לדעת הבודק המוסמך, ירשום את בפנקס הכללי וכן יודיע על כך, מיד, בכתב למבצע הבניה, לנציגו באתר בו מותקן הפיגום ולמפקח העבודה האזורי.
• התסקיר יצורף לפנקס הכללי באתר שבו מותקן הפיגום.

מנהל העבודה באתר ומבצע הבניה

• אחראים לביצוע הוראות תקנה זו.
• פיגום ממוכן – איסור שימוש בפיגום פגום תוקן הפגם יירשם הדבר בפנקס הכללי.
• נתגלה פגם תוך כדי בדיקה, בפיגום ממוכן, שבשלו אין הוא ראוי לשימוש, ונתקבלה הודעה על כך לא יופעל הפיגום עד לתיקונו.

פיגום עצמאי

הגדרה

פיגום שמבנהו מבטיח את חזקו ויציבותו ללא קשירה למבנה או לגוף יציב אחר.

יציבות

• הביסוס של פיגום עצמאי ואופן העמדתו ייעשו לפי נדרש בתקנות לגבי פיגום זקפים. היינו, השטח יהיה יציב, מיושר, מהודק, מנוקז ללא חללים.

• יציבותו של פיגום עצמאי ועמידתו יובטחו באמצעות קשירות אנכיות, קשירות אפקיות וקשירות אלכסוניות שיותקנו לכל גבהו ויתאימו לדרישות הכלליות המתייחסות לפיגומים.

• הפיגום יחוזק לתשתית במידה הדרושה להבטחת שיווי משקלו ויציבותו.

• גבהו של הפיגום לא יעלה על המידה הקטנה ביותר של בסיסו כפול שלוש.

<img src="https://ntaydodxltkyhqfojjzs.supabase.co/storage/v1/object/public/learning-content/docs/images/0edfe818-e9d6-4039-8677-c333f91392e4/20250324_014712_image2.png?" alt="" style="max-width: 100%; height: auto;" >

> [\

> \

> \

> \

> \

> \

> \

> \

> \

> \

> ]

• גבהו של פיגום הנמצא במקום סגור ומוגן מפני השפעת רוחות או מזג אויר, יכול לעלות על האמור אך לא יעלה על המידה.

<img src="https://ntaydodxltkyhqfojjzs.supabase.co/storage/v1/object/public/learning-content/docs/images/0edfe818-e9d6-4039-8677-c333f91392e4/20250324_014713_image1.png?" alt="" style="max-width: 100%; height: auto;" >

• העליה למשטח העבודה תיעשה באמצעות מדרגות או סולמות נאותים אשר יותקנו באופן שיציבותו של הפיגום, בעת השימוש בהם, לא תיפגע.

פיגום עצמאי נייד

הגדרה

פיגום עצמאי המוצב על גלגלים.

יציבות

לא ישתמשו בפיגום עצמאי נייד אלא אם כן בנוסף לנדרש מפיגום עצמאי יתקיים גם:

• השטח שעליו נמצא הפיגום מאוזן, מצופה בטון, אספלט או ריצוף או מהודק כהלכה למניעת שקיעת גלגליו של הפיגום, ללא שקעים או חללים העלולים לסכן את יציבותו.

• הובטח, על ידי התקן נאות בפני תזוזה ממקומו, כל עוד נמצא עליו אדם.

העתקה ממקומו

• לא יועתק פיגום עצמאי נייד ממקום למקום כל עוד נמצא עליו אדם.

• העתקת הפיגום תבוצע בעזרת אמצעי המופעל קרוב לבסיסו.

פיגום עצמאי נייד ממוכן

הגדרה

פיגום עצמאי נייד ממוכן מקיים את כל ההגדרות של כל סוג פיגום בפני עצמו, היינו:

• פיגום עצמאי

• פיגום עצמאי נייד

• פיגום ממוכן

דרישות ייחודיות

בנוסף לכל הנדרש מפיגום עצמאי ופיגום עצמאי נייד נדרש גם:

1. הוא מצויד במערכת מקבילה למערכת ההרמה אשר מבטיחה עצירת משטח העבודה במקרה של תקלה במערכת ההרמה.

2. איזונו של משטח העבודה מובטח בכל שלבי ההרמה והעבודה.

3. הוא מצויד במייצבים המבטיחים יציבותו בכל מצב.

4. השליטה על ההרמה וההורדה היא בידי האדם הנמצא על משטח העבודה.

5. משטח העבודה מבודד מבחינה חשמלית מהמערכת המרימה אותו.

פיגום תלוי - הגדרה

• "פיגום תלוי" פיגום התלוי על כבלי פלדה, שרשרות, צינורות, מוטות מתכת, פרופילים ממתכת או אמצעי תליה אחרים, למעט פיגום כסא או מיתקן דומה לו.

פיגום תלוי - תכנון

• מבצע בנייה לא יקים, לא יתקין, לא יפרק פיגום תלוי, לא יעשה בו שינוי ולא יעשה בו שימוש, אלא לפי תוכנית הנדסית ולפי דרישות כלליות לגבי פיגומים וסימן זה.

פיגום תלוי - עם כננת ידנית

• שלוחות מותקנות במאוזן ובאופן המבטיח מרחק של 10 סנטימטרים לפחות בין משטח העבודה ובין הקיר, אם העבודה נעשית עמידה, ולפחות 30 סנטימטרים אם העבודה נעשית בישיבה.
• האורך וחתך הרוחב של השלוחות מבטיחים חוזק ויציבות הפיגום.
• מרוחקות זו מזו במרחק המתאים למרחק שבין סמוכות הרוחב של רצפת הפיגום.

פיגום תלוי - עם כננת ידנית

• שלוחות מחוברות היטב לבנין על ידי לולבי עיגון או אמצעים דומים להם או קשורות היטב למשקולות נגדיות מתאימות ששלמותן תובטח כהלכה ולא ישתמשו לשם כך בשקי חומר בתפזורת או בחביות המכילות נוזלים.
• מצוידות בעצרים מתאימים בקצותיהן הקיצוניים.

פיגום תלוי - עם כננת ידנית

• כבלי תליה בעלי מקדם בטחון מתאים, בשים לב לעומס הגדול ביותר העלול להיות עליהם, ובלבד שמקדם הבטחון יהיה לפחות 10.
• יהיה הכוח שגורם לכבל להיקרע .......................... ע.ק.
• יהיה הכוח שמותר להעמיס בו את הכבל ............ ע.ע.ב.
• יהיה מקדם הבטחון הנדרש K.....................................
• אי לכך יתקיים היחסK / ע.ק = ע.ע.ב.
• במקרה של פיגום תלוי עם כננת ידנית יהיה K = 10 לפחות.
• כלומר, כבל שנקרע בכוח מתיחה של 120 טון ניתן למתוח עד 12 טון לכל היותר.

פיגום תלוי - עם כננת ידנית

• הכבלים ארוכים כדי כך שלפחות שני ליפופים של כבל התיל יהיו מסביב לתופי הכננת, כשרצפת הפיגום נמצאת במקום הנמוך ביותר של מפלס העבודה שאליו אפשר להורידה.

פיגום תלוי - עם כננת ידנית

• כבלי תליה מחוברים היטב לפיגום בשלוחותיו או בסמוכות הרוחב וכן לתוף הכננת.
• מאונכים בקטע שבין השלוחות או סמוכות הרוחב אליהן מחוברים ובין הכננת.
• במקביל לכל כבל תליה יותקן כבל עם התקן בטחון אשר יבטיח כי במקרה של תקלה בכבל או במנגנון התליה, תשאר הרצפה תלויה על כבל בטחון.

פיגום תלוי - עם כננת ידנית

• רצפת פיגום תלוי המורם או המורד באמצעות כננת ידנית באורך שלא יעלה על 4 מטרים וברוחב של 65 סנטימטרים לפחות.
• יינקטו אמצעים נאותים למניעת היתקלות או תפיסת הפיגום בחלק כלשהו של המבנה.

פיגום תלוי - ללא כננת

• שלוחות האורך וחתך הרוחב של שלוחותיו מבטיחים חוזק ויציבות.
• שלוחותיו מעוגנות היטב בקצותיהם הפנימיים או קשורות היטב למשקולות נגדיות מתאימות, ובאופן שאינן ניתנות להסרה או להזזה מקרית, ולא ישתמשו לשם כך בשקי חומר בתפזורת או בחביות המכילות נוזלים.

פיגום תלוי - ללא כננת

• אמצעי תילוי בעלי מקדם בטחון מתאים בשים לב לעומס הגדול ביותר העלול להיות עליהם, ובלבד שמקדם הבטחון יהיה לפחות 10.
• מחוברים היטב לשלוחות ולגוף הפיגום.
• מאונכים בקטע שבין השלוחות ובין מקום החיבור לפיגום.

פיגום תלוי - ללא כננת

• רחבה של רצפת פיגום תלוי ללא כננת יהיה 65 סנטימטרים לפחות.
• מבוצעת עבודה תוך ישיבה, יובטח מרחק של 30 סנטימטרים לפחות בין רצפת הפיגום ובין הקיר.

פיגום שלוח - הגדרה

• "פיגום שלוח" פיגום שרצפתו נסמכת על שלוחות העוברות דרך קיר הבנין.
• הקצוות הפנימיים של השלוחות מעוגנים לבטח בפנים הבנין.

פיגום זיזי - הגדרה

• "פיגום זיזי" פיגום שרצפתו נתמכת על סמוכות זיזיות המחוברות למבנה.

פיגום שלוח או פיגום זיזי - דרישות

• מבצע בנייה לא יקים ולא יתקין, לא יפרק, לא יעתיק ולא ישנה פיגום שלוח או פיגום זיזי ולא יעשה בהם שימוש, אלא לפי תוכנית הנדסית.
• מנהל עבודה ישגיח כי תהליך התקנת פיגום שלוח או פיגום זיזי, פירוקם, העתקתם או שינויים כאמור בתקנת משנה (א) תואם את התוכנית ההנדסית, ואם אינו תואם – יפסיק את העבודה בפיגומים האמורים ולא יחדש אותה כל עוד התהליכים אינם תואמים את התוכנית ההנדסית.

פיגומים – פיגום סולמות

• "פיגום סולמות" לא ישתמש אדם בפיגום סולמות לכל מטרה שהיא.
• פיגום שרצפתו נסמכת על שלבי סולמות.

פיגום חמורי

הגדרה

פיגום שרצפתו נסמכת על סמוכות ניידות העומדות על הקרקע או על אמצעי סמך יציב אחר של המבנה.

דרישות

• גובה רצפת פיגום חמורי לא יעלה על 2 מטרים מעל לשטח שעליו הוא מוצב.

• לא יוצב פיגום חמורי על פיגום אחר.

• פיגום חמורי יוצב על בסיס איתן ולא יועמד על הקרקע אלא אם כן השטח נוקה, יושר והודק קודם לכן כראוי וננקטו אמצעים נאותים למניעת חדירת סמוכותיו לקרקע.
