מה"ט תורת הבנייה — קיץ 2023 מועד א' (90421)

פרק א' – תורת הבנייה – 85 נקודות

חלק ראשון:

שאלה 1 – חובה (25 נק')

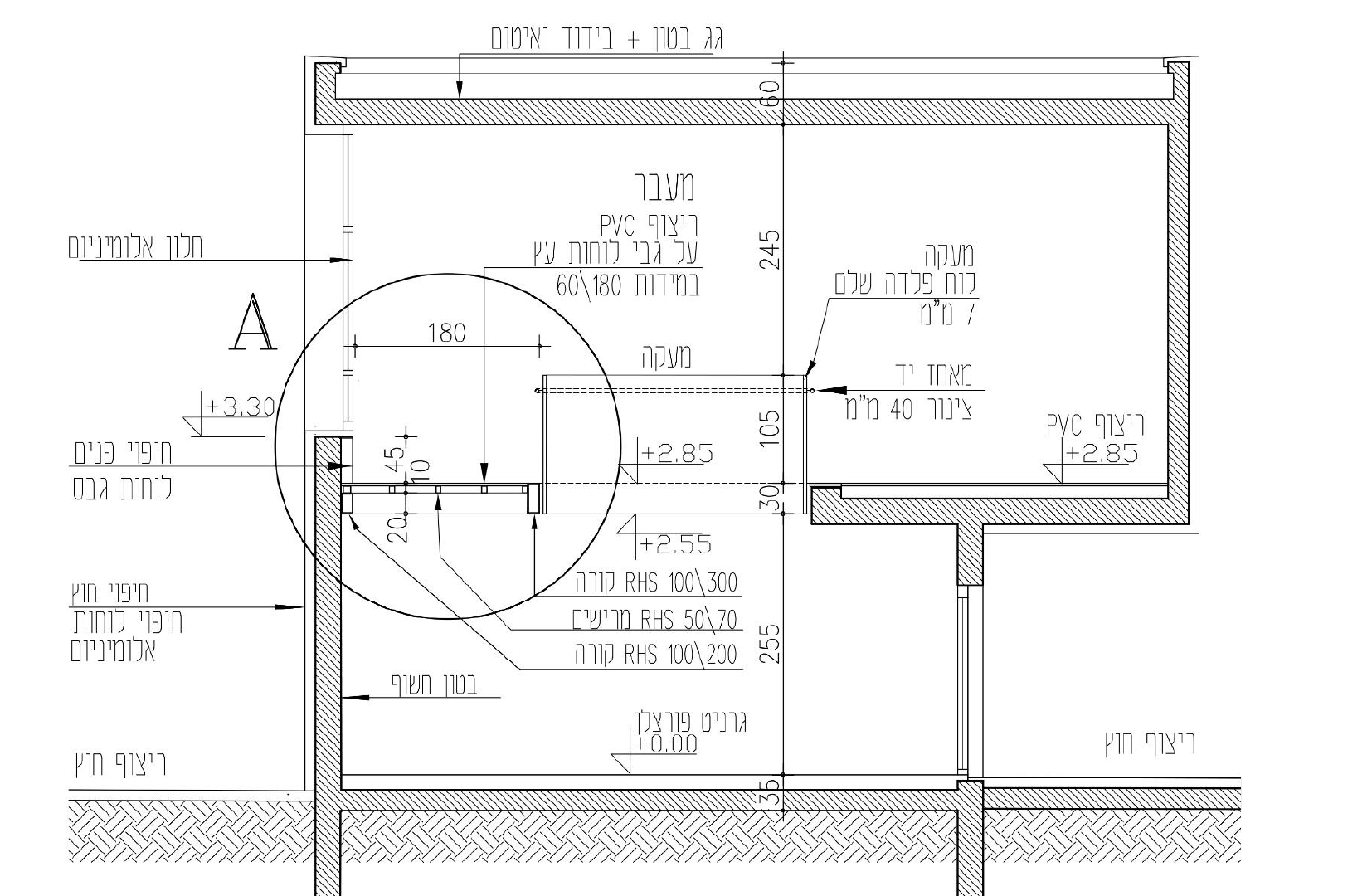

באיור לשאלה 1 נתון חתך סכמתי, ללא קנ"מ, של חלל עבודה הכולל מעבר.

סרטטו על גבי נספח א' בקנ"מ 1:5 את פרט A הכולל פירוט של:

חיפויי קיר הבטון בפנים ובחוץ כמתואר באיור, כולל חלון אלומיניום.

מעבר המורכב מקורות פלדה RHS וממרישים העשויים מפרופיל פלדה מלבני כמתואר באיור.

ריצוף המעבר – חיפוי PVC על לוחות עץ בגודל 60\180.

תחתית המעבר – ללא חיפוי.

מעקה המעבר – לוח פלדה שלם בעובי 7 מ"מ + צינור בקוטר 40 מ"מ למאחז יד.

נספח א' — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים כנדרש בקנה מידה זה.

יש לענות על שתיים מהשאלות 2-4, ערך כל שאלה 15 נק'.

באיור לשאלות 2-4 מסורטט חתך בחלל ספרייה וחדרי עיון, ללא קנה מידה.

שאלה 2 – בחירה (15 נק')

יש לסרטט על גבי נספח ב', בקנ"מ 1:5, את הפרט B המסומן באיור לשאלה:

בספרייה – ריצוף פנים בשטיח, מדרגות ישיבה מבטון בחיפוי לוחות עץ גושני.

בחדר לכריכת ספרים – תקרה קלה ממגשי פח בשילוב תקרת גבס.

נספח ב' — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים כנדרש בקנה מידה זה.

יש לענות על שתיים מהשאלות 2-4, ערך כל שאלה 15 נק'.

באיור לשאלות 2-4 מסורטט חתך בחלל ספרייה וחדרי עיון, ללא קנה מידה.

שאלה 3 – בחירה (15 נק')

יש לסרטט על גבי נספח ג', בקנ"מ 1:5, את פרט C המסומן באיור לשאלה:

במרפסת לא מקורה – חיפוי קיר חוץ באבן בהדבקה + טיח חוץ וריצוף דק עץ על גבי איטום ובידוד גג בטון.

בספרייה – פנים הבניין – ריצוף בגרניט פורצלן וחיפוי קירות פנים בלוחות עץ במידות 240\80 ס"מ.

נספח ג' — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים כנדרש בקנה מידה זה.
