מה"ט תורת הבנייה — אביב 2025 מועד א' (90421)

פרק א' – תורת הבנייה, 85 נקודות

חלק ראשון:

שאלה 1 – בחירה (25 נק')

באיור לשאלה 1 נתון חתך סכמי, ללא קנ"מ, של קטע מבניין מגורים.

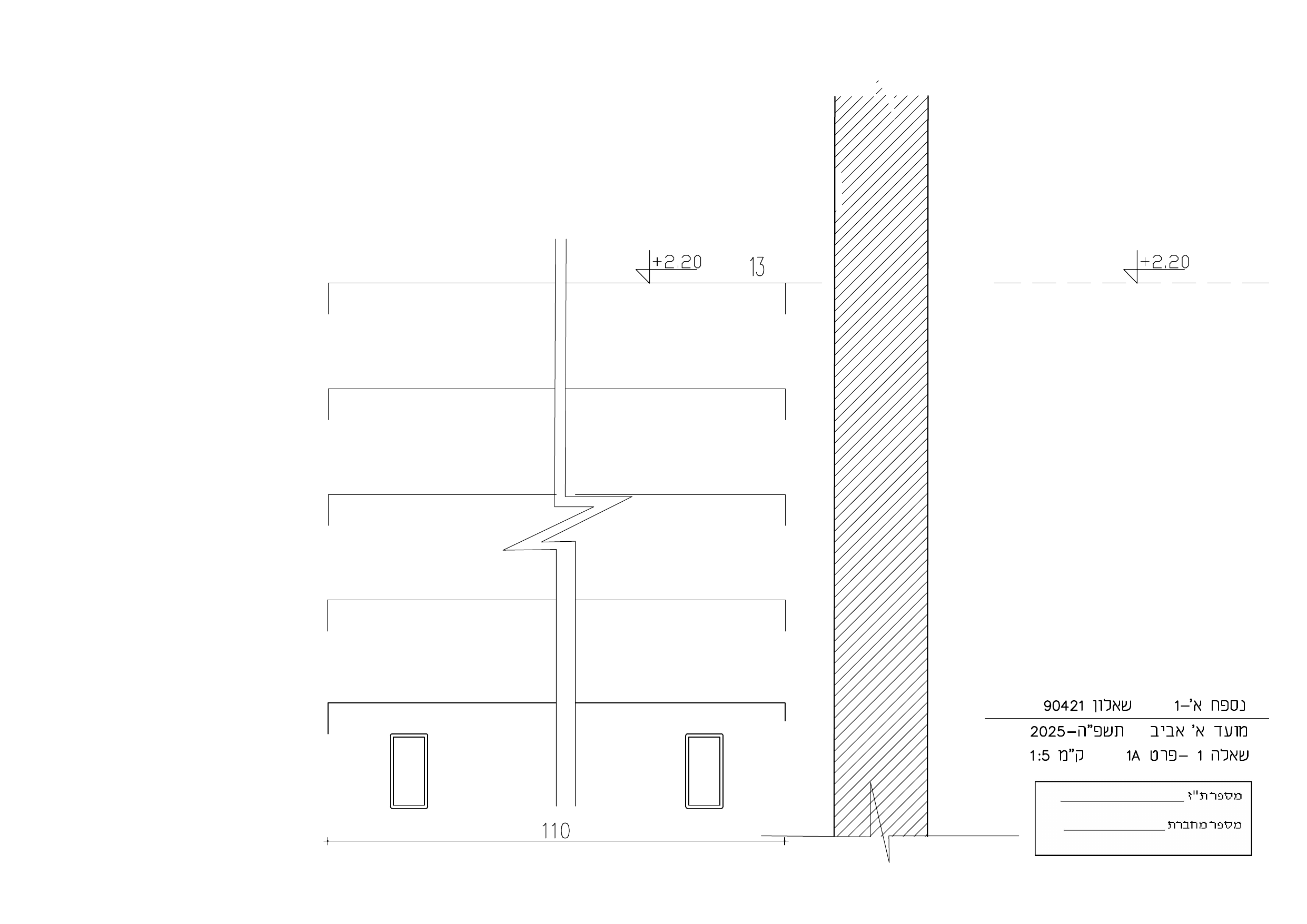

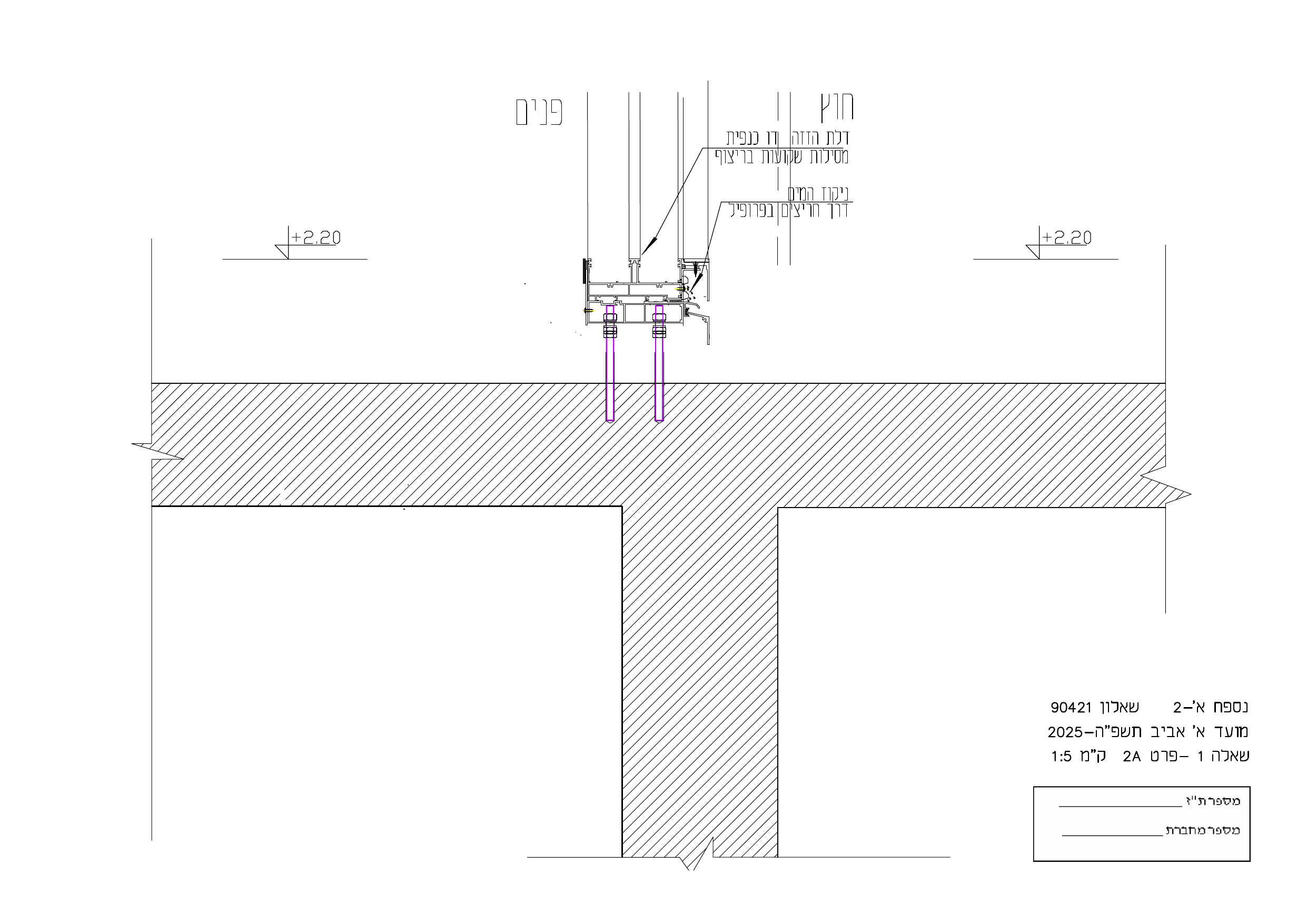

באיור מצוינים שני פרטים: 1A ו-2A. יש לבחור פרט אחד ואליו להתייחס בתשובתך.

יש לענות על שתיים מהשאלות 2–4, ערך כל שאלה 15 נק'.

באיור לשאלות 2–4 משורטט חתך של בניין מגורים, ללא קנה מידה.

שאלה 2 – בחירה (15 נק')

יש לסרטט על גבי נספח ב', בקנ"מ 1:5, את פרט B המסומן באיור לשאלה:

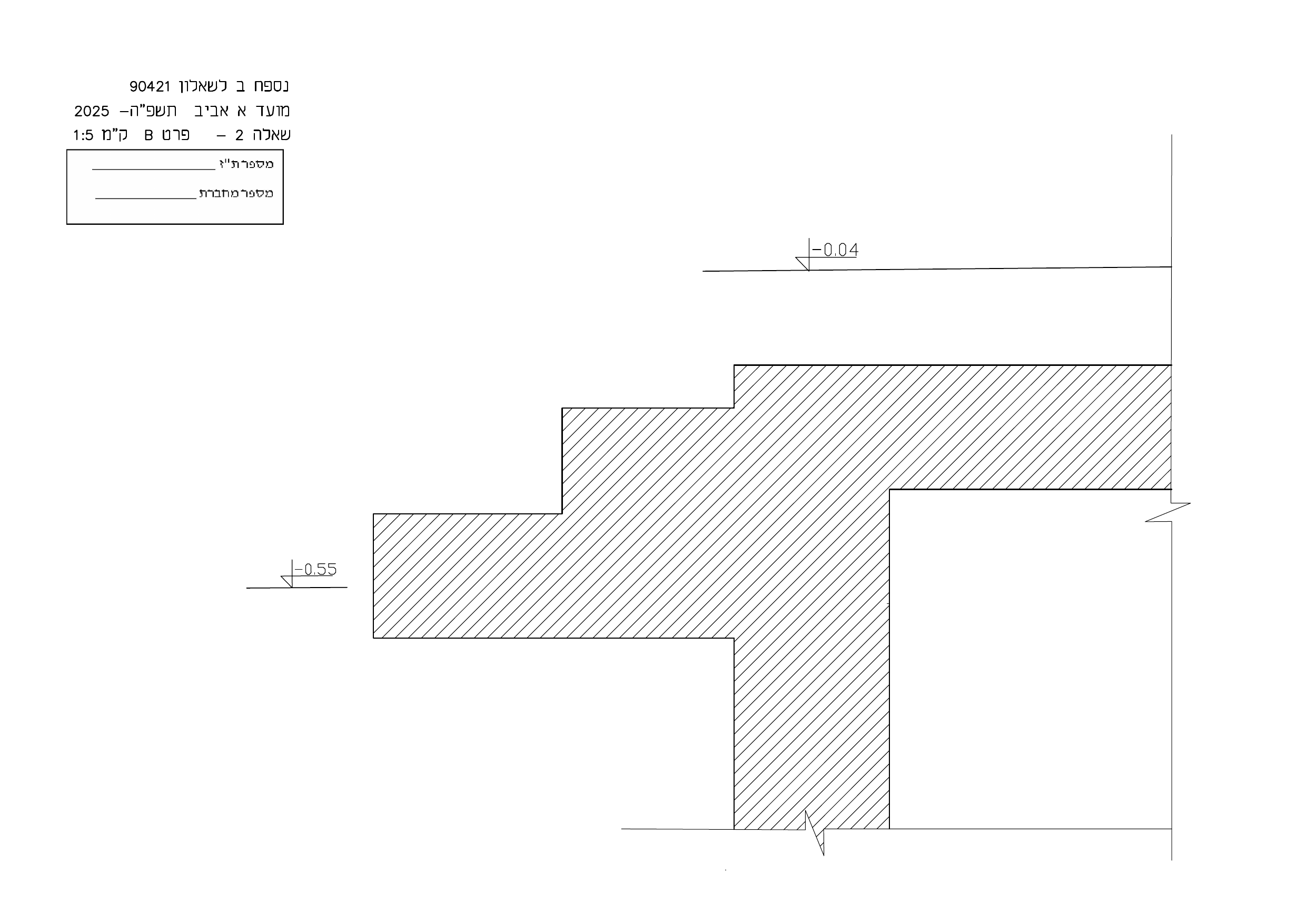

נספח ב’ — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

ריצוף חוץ, מדרגות חוץ, איטום ובידוד גג המרתף המשמש לחדר משחקים, תקרה תותבת מגבס, מפגש עם הקרקע.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.

יש לענות על שתיים מהשאלות 2–4, ערך כל שאלה 15 נק'.

באיור לשאלות 2–4 משורטט חתך של בניין מגורים, ללא קנה מידה.

שאלה 3 – בחירה (15 נק')

יש לסרטט על גבי נספח ג', בקנ"מ 1:5, את פרט C המסומן באיור לשאלה:

נספח ג’ — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

תפר התפשטות בבניין בין שני סוגי ריצוף – פרקט למינציה וגרניט פורצלן, ובין שתי תקרות בטון.

בבניין הקיים בקומת הקרקע יש קיר בלוקים בגמר טיח חוץ ופנים, ובחלל פנים יש תקרה תותבת מינרלית.

באגף החדש יש תקרת בטון בחיפוי טיח חוץ.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
