מה"ט תורת הבנייה — קיץ 2025 מועד א' (90421)

פרק א' – תורת הבנייה, 85 נקודות

חלק ראשון:

שאלה 1 – בחירה (25 נק')

באיור לשאלה 1 נתון חתך סכמי, ללא קנ"מ, של קטע מבית פרטי הבנוי ישירות על פני הקרקע.

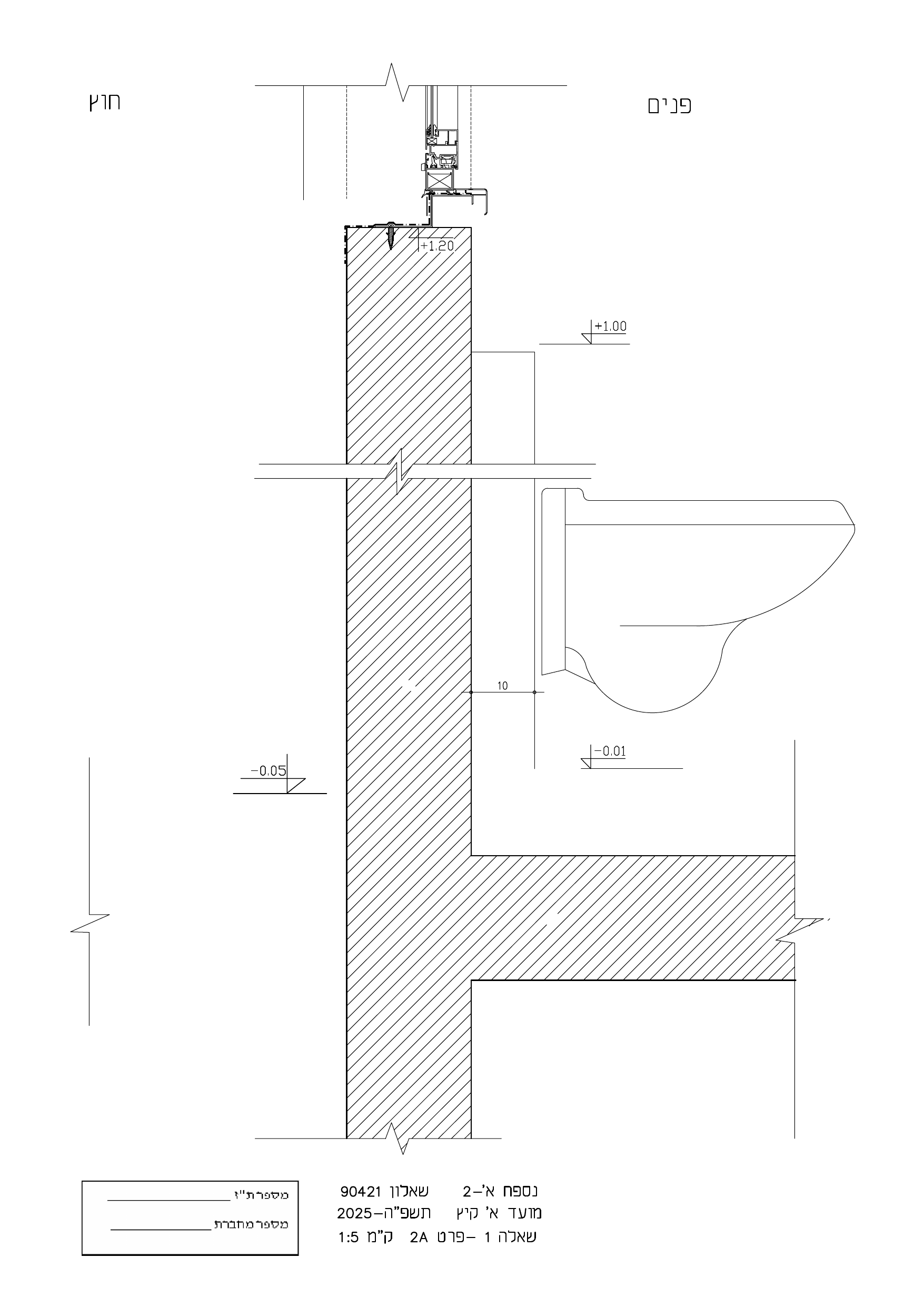

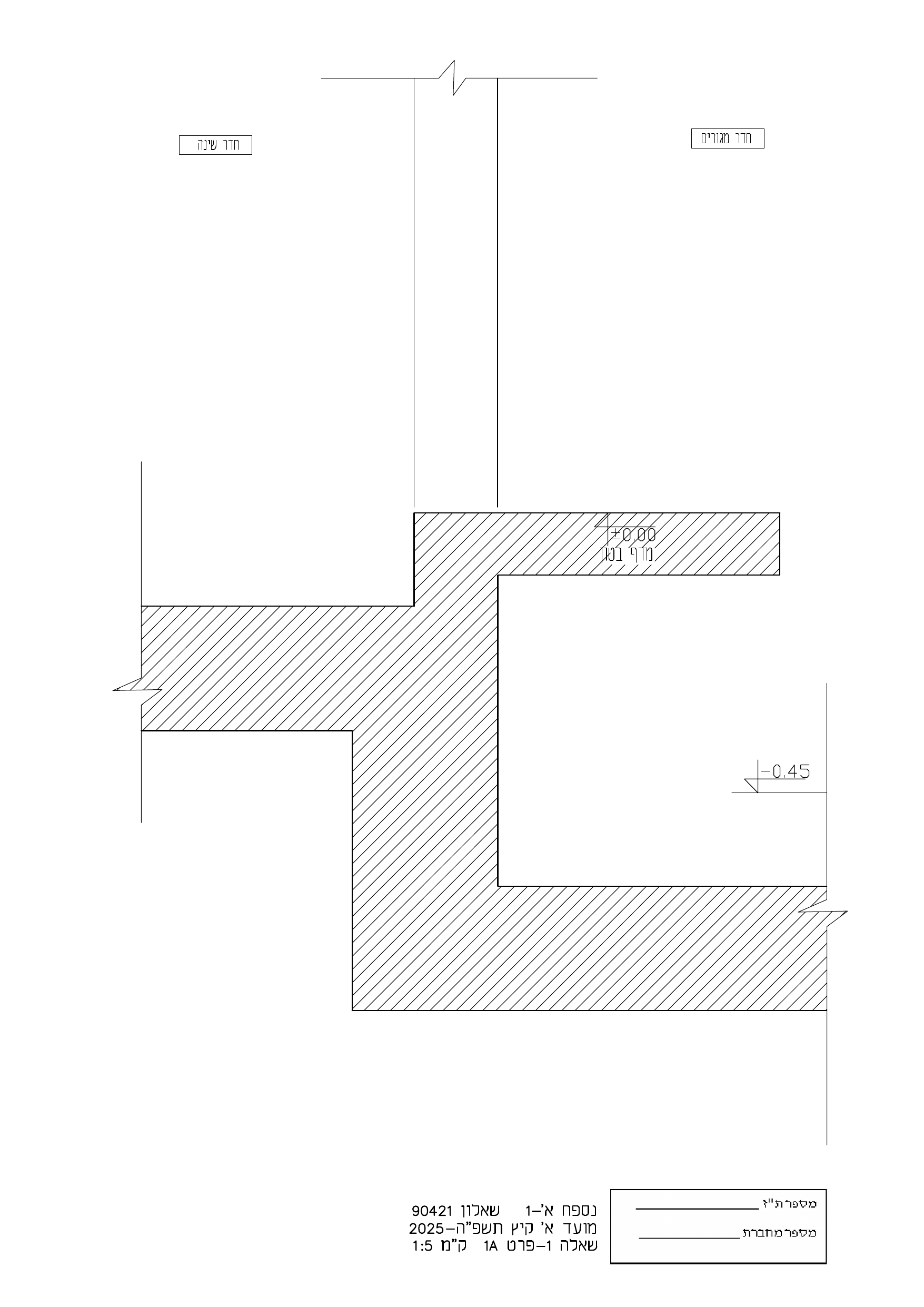

באיור מצוינים שני חתכים מפורטים: 1A ו-2A. יש לבחור חתך אחד ואליו להתייחס בתשובתך.

יש לענות על שתיים מהשאלות 2–4, ערך כל שאלה 15 נק'.

באיור לשאלות 2–4 משורטט חתך של בניין ציבור, ללא קנה מידה.

שאלה 2 – בחירה (15 נק')

יש לסרטט על גבי נספח ב', בקנ"מ 1:5, את פרט B המסומן באיור לשאלה:

נספח ב' — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

פרגולה מפלדה מחוברת לקורת בטון.

הפרגולה מורכבת ממסגרת היקפית של קורות פלדה RHS במידות 10/20 ס"מ, וביניהן אלמנטים של הצללה מקורות RHS במידות 5/15 ס"מ כל 20 ס"מ.

יש לכלול בפרט את החיבור של הפרגולה לקורת הבטון, ואת החיפויים האלה: חיפוי גבס פנימי של קיר הבניין, כולל בידוד טרמי, חיפוי קיר-חוץ בלבני סיליקט 20/10/3 ס"מ וחיפוי קורת הבטון בטיח משלושת צידיה. יש להשלים חיפויי קיר בחלק העליון של דלת האלומיניום, כולל סימון קווים נסתרים וקווי מבט של הקיר.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.

יש לענות על שתיים מהשאלות 2–4, ערך כל שאלה 15 נק'.

באיור לשאלות 2–4 משורטט חתך של בניין ציבור, ללא קנה מידה.

שאלה 3 – בחירה (15 נק')

יש לסרטט על גבי נספח ג', בקנ"מ 1:5, את פרט C, המסומן באיור לשאלה:

נספח ג' — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

מדרגות בחיפוי פרקט לוחות עץ גושני.

יש לפרט חיפוי רצפה במפלס +1.80 בפרקט למינציה וחיפוי קיר חיצוני אלכסוני בחיפוי אבן בתלייה יבשה. יש להשלים חיפויי קיר בחלק העליון של חלון האלומיניום.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
