מה"ט תורת הבנייה — קיץ 2025 מועד ב' (90421)

פרק א' – תורת הבנייה, 85 נקודות

חלק ראשון:

שאלה 1 – בחירה (25 נק')

באיור לשאלה 1 נתונה תכנית סכמתית, ללא קנ"מ, של קטע מבית פרטי הבנוי ישירות על פני הקרקע.

באיור מצוינים שני חתכים מפורטים: 1A ו-2A. יש לבחור חתך אחד ואליו להתייחס בתשובתך.

יש לענות על שתיים מהשאלות 2-4, ערך כל שאלה 15 נק'.

באיור לשאלות 2-4 משורטט חתך של בניין ציבור, ללא קנה מידה.

שאלה 2 – בחירה (15 נק')

יש לסרטט על גבי נספח ב', בקנ"מ 1:5, את פרט B, המסומן באיור לשאלה:

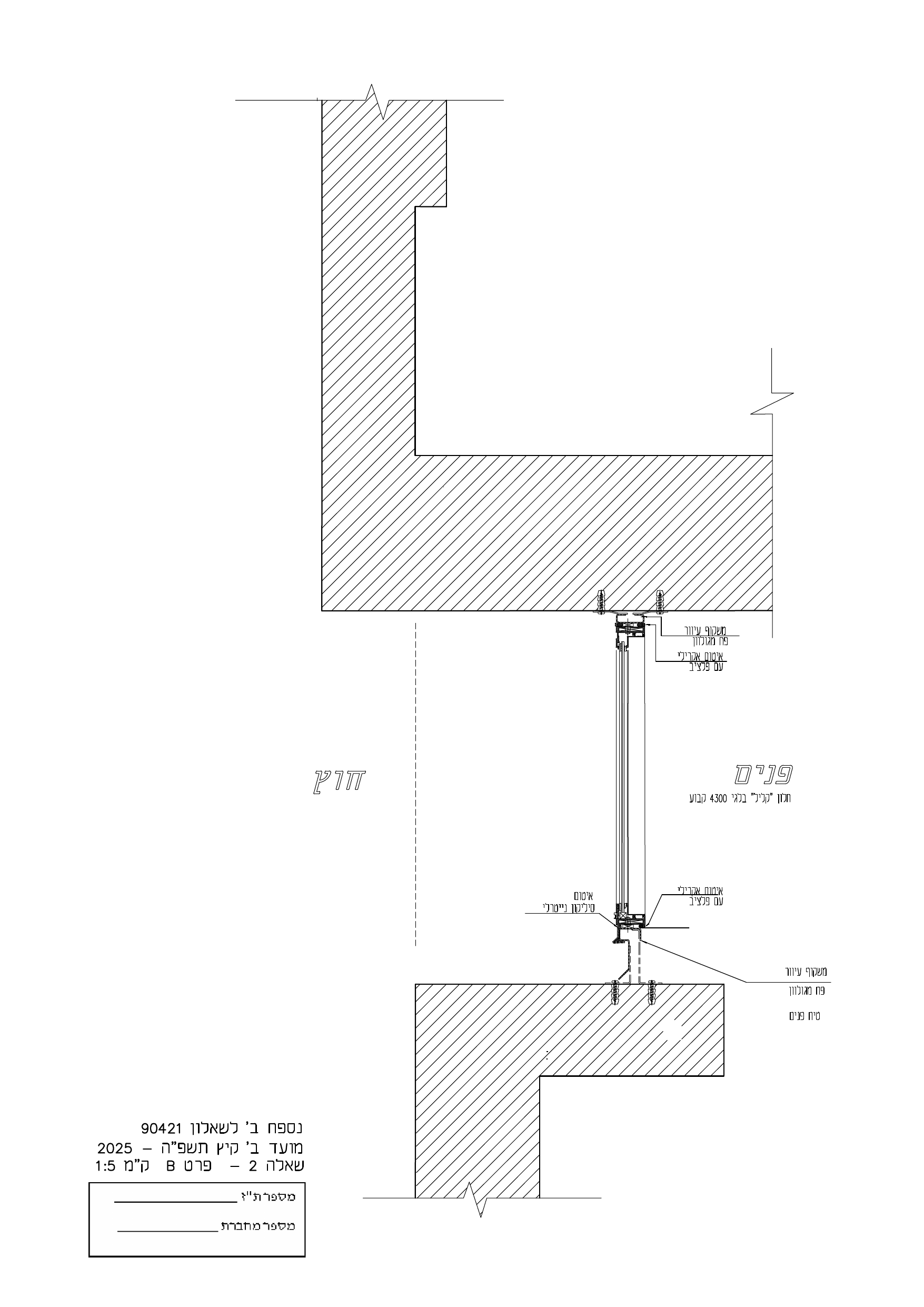

נספח ב’ — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

גג בטון מרוצף, חיפוי קיר בלבני סיליקט, אדן חלון בחיפוי אבן שיש טבעית.

יש לפרט את שכבות גג הבטון המרוצף באריחי גרניט פורצלן, ואת חיפוי קיר-חוץ בלבני סיליקט. יש לכלול בפרט את חיפוי אדן החלון באבן שיש טבעית, ואת חיפויי הקיר בטיח פנים וחוץ.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.

יש לענות על שתיים מהשאלות 2-4, ערך כל שאלה 15 נק'.

באיור לשאלות 2-4 משורטט חתך של בניין ציבור, ללא קנה מידה.

שאלה 3 – בחירה (15 נק')

יש לסרטט על גבי נספח ג', בקנ"מ 1:5, את פרט C, המסומן באיור לשאלה:

נספח ג’ — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

פיתוח שטח בריצוף אבנים משתלבות ואדנית בנויה.

יש לפרט את שכבות ריצוף החוץ באבנים משתלבות ואת קיר האדנית, הכולל חיפוי משני צדדיו ובחלקו העליון בגרניט פורצלן. גמר קירות הבניין בחוץ ובפנים – בטיח וצבע. יש להשלים את פירוט הרצפה בחיפוי שטיח ואת מפגש רצפת הבטון והקירות עם הקרקע.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
