מה"ט יסודות המרחב — קיץ 2023 מועד א' (90412)

חלק א' – שרטוט אדריכלי · שאלה מספר 1 – חובה – 60 נקודות

נתון: תכנון גן פעוטון דו קומתי במרכז הארץ. שלד: הבניין בנוי מקירות חוץ עשויים בלוקים בעובי 22 ס"מ בגמר טיח דקורטיבי. הרצפות והתקרות עשויות מבטון בעובי 20 ס"מ. ריצוף: שכבת ריצוף ומילוי של 15 ס"מ לקומת הקרקע, ולקומה א'. שכבות מילוי ואיטום של 30 ס"מ לקומת הגג.

נספחים מצורפים לחלק א' של שאלה 1: נספחים א', ב', ג' וקובץ CAD DWG הכולל את תוכנית קומת הקרקע, תוכנית קומה א' ותוכנית גגות. קובץ אוטוקאד זה הוא הבסיס לשרטוט החתך A-A בקנ"מ 1:100 המבוקש בשאלה 1.

דרוש: לסרטט בתוכנת CAD חתך A-A המסומן בתוכניות בקובץ האוטוקאד המצורף לבחינה. את החתך יש לסרטט בקנה מידה 1:100. יש לכלול בחתך את הפיתוח עד מעבר לגבולות המגרש ולסמן את כל המידות ואת כל המפלסים הדרושים, כולל סימון של בטונים ושל קווי מבט.

• יש להפיק את החתך הנבחר כקובץ PDF בקנה מידה 1:100, גודל הגיליון A4. קובץ התוכניות המצורפות כבר כולל layout להדפסה בהתאם לנדרש לעיל, וניתן להשתמש בו.
• חובה לצרף את קובץ הקאד CAD בגרסה 2013, הכולל את החתך (אין להשתמש בעצים ובאנשים בסרטוט).

חלק ב' – תכנון בתלת ממד · שאלה מספר 2 – חובה – 25 נקודות

יש למדל בתכנת סקצ'אפ את המעטפת של המבנה שבשאלה 1, כולל פתחי חלונות ודלתות (ללא פרופילים וזיגוג), רצפות ותקרות, פיתוח שטח, גדרות וחומרי בנייה כלליים. וזאת עבור המחשה כללית של השוני שבין החומרים השונים (אין להשתמש בעצים ובאנשים במודל). יש להפיק מבט אחד לפי הכיוון המצוין בנספחים א', ב', ג' כקובץ JPG בגודל A4. חובה לצרף את מודל הסקצ'אפ בגרסה 2013.

חלק ג' – הנדסה תיאורית · יש לענות על אחת מהשאלות 3-4, ערך כל שאלה 15 נקודות.

שאלה מספר 3 (בחירה) – 15 נק' תוספת בניה על גג מבנה הגן: נתון: מחלקת החינוך של הגיל הרך הוציאה הנחיה כי כל גני הילדים נדרשים לתכנון גג המכניס אור טבעי לחלל הגן. לשם כך יש לתכנן פתח הכנסת אור עגול בגג הקיים, הגבהת קיר מעוגלת סביב הפתח בגג, ומעליה גג ארבע־שיפועי, כפי שמופיע בנספח ד'. מיקום הגג החדש יאפשר החדרת אור לכל מפלסי הגן.

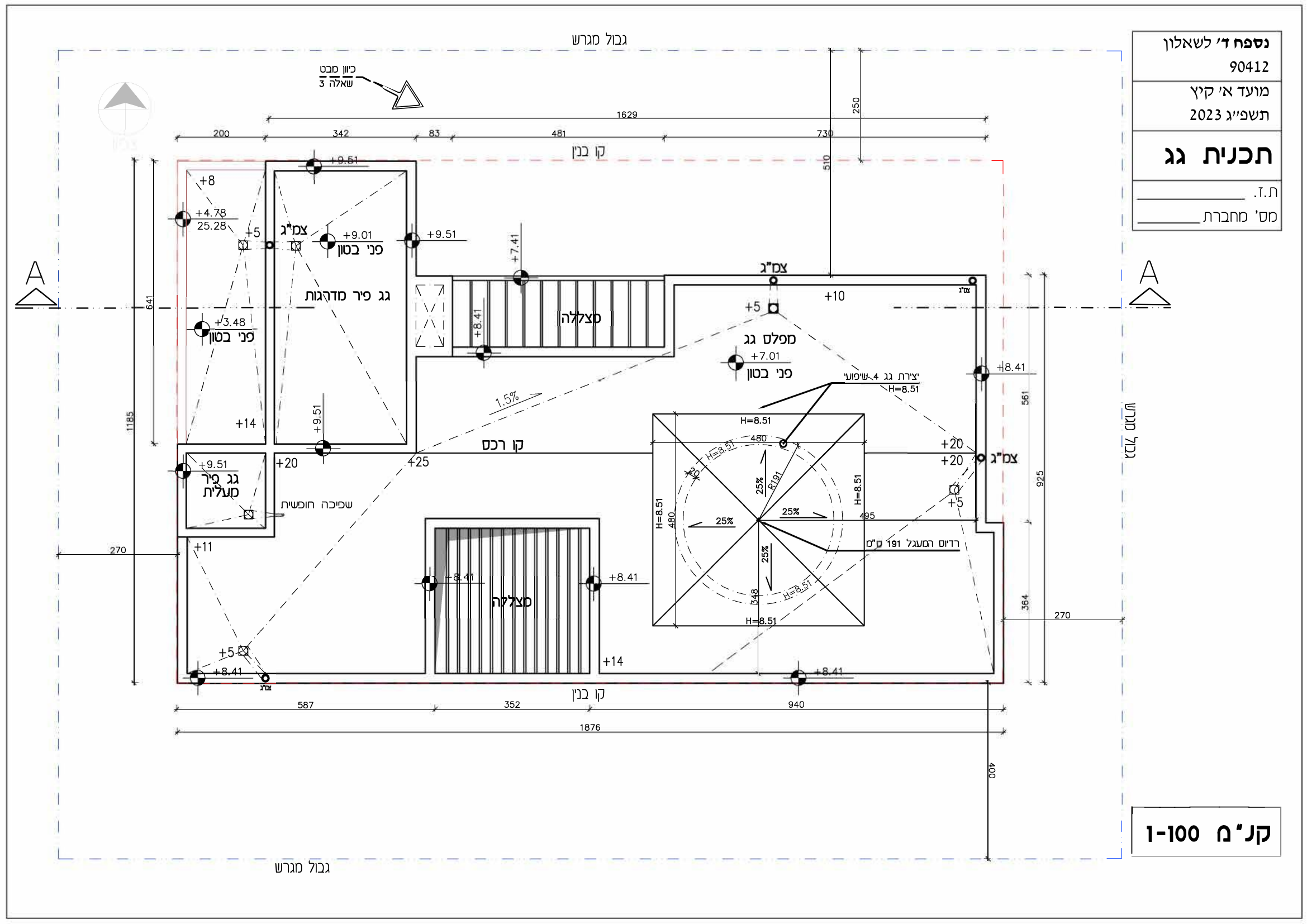

נספח מצורף לשאלה 3: נספח ד': תוכנית עם סימון התוספת המוצעת.

דרוש: יש להעתיק את המודל בשאלה 2 ולעבוד עליו בשאלה זו. יש למדל את הגבהת הגג העגולה כאשר מעליה גג ארבע־שיפועי על פי המידות והגבהים המצוינים בנספח (אין להשתמש בעצים ובאנשים במודל). יש להפיק מבט אחד מהכיוון המופיע בנספחים א', ב', ג', כקובץ JPG בגודל A4. חובה לצרף את מודל הסקצ'אפ של הפתרון בגרסה 2013.
