מה"ט יסודות המרחב — קיץ 2025 מועד א' (90412)

חלק א' – סרטוט אדריכלי · שאלה מספר 1 – חובה – 60 נקודות

נתון: מבנה גלריה לאומנות. המבנה מורכב משני אגפים: אגף מערבי בנוי ומקורה ואגף מזרחי פתוח (ללא קירות). שני האגפים מקורים בגג קל דו־שיפועי הנתמך על עמודי פלדה עגולים, שמוצבים על קירות המבנה. גובה הקירות בהתאם למצוין בנספח ב. הגג המזרחי בעל חלון סקיי לייט להכנסת אור טבעי.

מבנה האגף המערבי: האגף בנוי מקירות־חוץ העשויים בלוקי איטונג בעובי 22 ס"מ, ומקיר בטון בעובי 62 ס"מ. כל הקירות – בגמר של טיח דקורטיבי. הרצפות עשויות בטון מוחלק על גבי רצפת בטון בעובי כולל של 30 ס"מ. הקירוי: גג קל דו־שיפועי, בעובי כולל של 20 ס"מ (קונסטרוקציה וקירוי).

מבנה האגף המזרחי: האגף מקורה בגג קל דו־שיפועי, בעובי כולל של 20 ס"מ (קונסטרוקציה וקירוי), ללא קירות־חוץ. ריצוף: בטון מוחלק על גבי רצפת בטון בעובי כולל של 30 ס"מ. גרמי המדרגות בנויים מבטון.

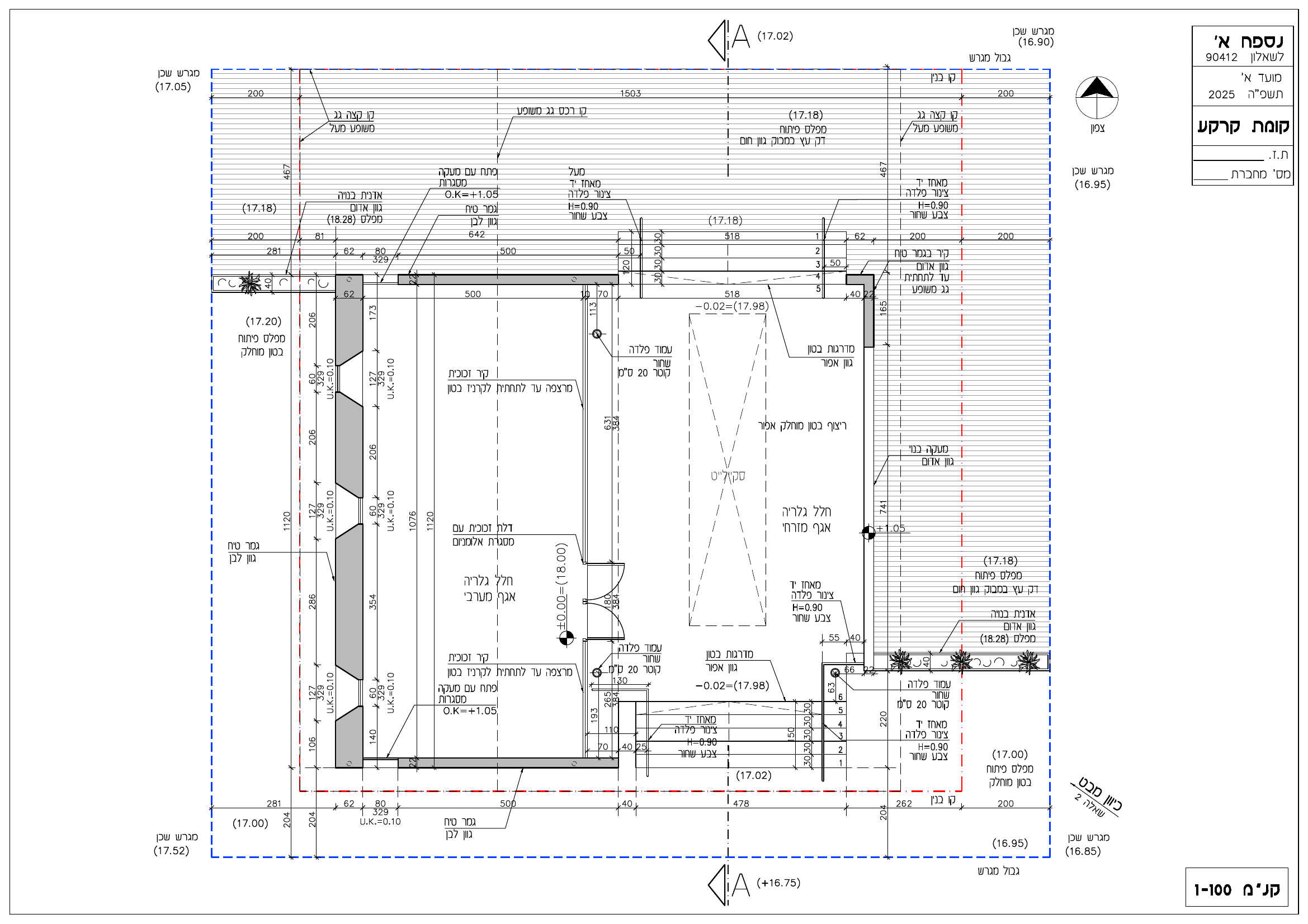

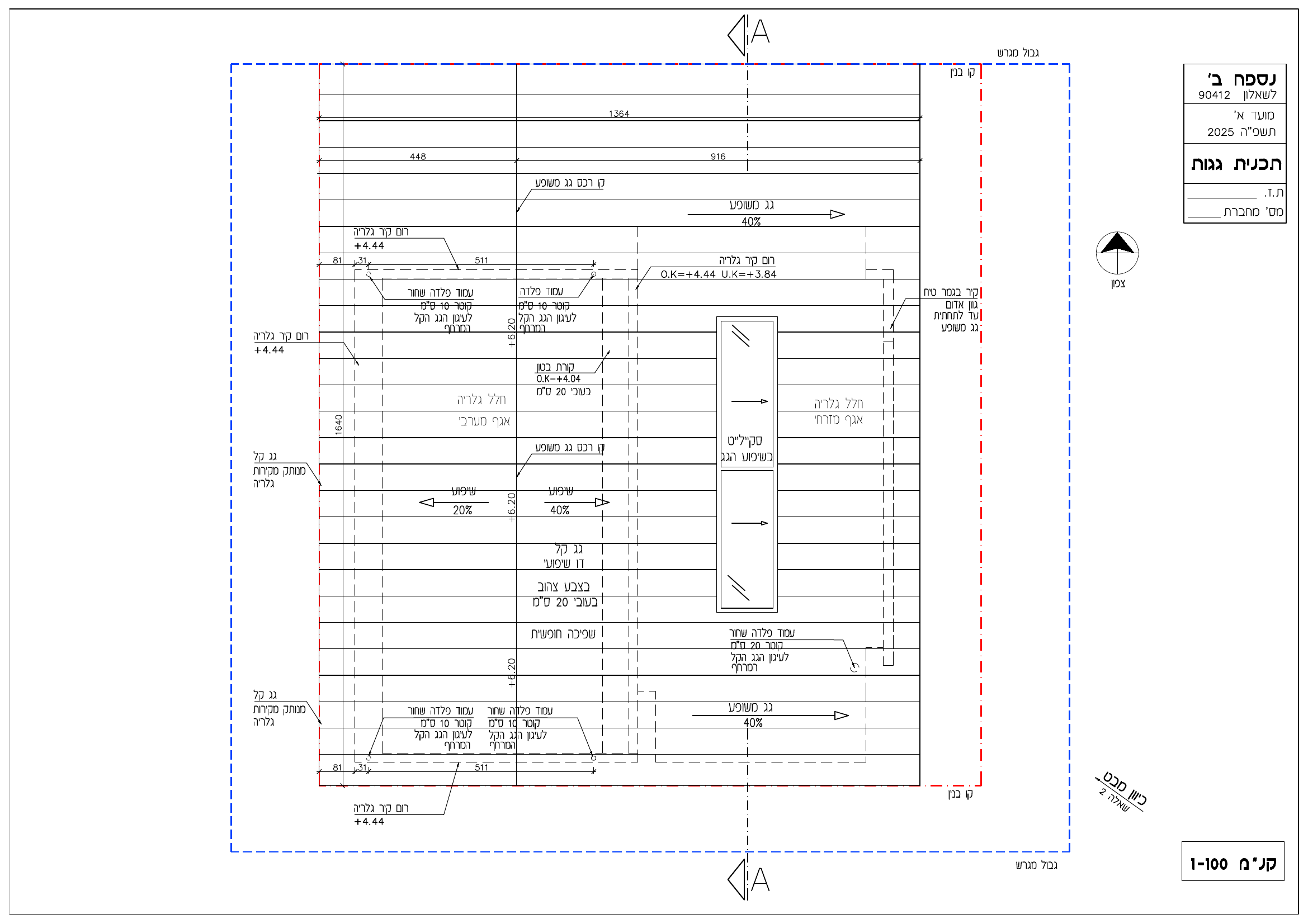

נספחים מצורפים לחלק א של שאלה 1: נספחים א, ב, וקובץ CAD, הכולל את תוכנית קומת הקרקע, ותוכנית גגות. קובץ אוטוקאד זה הוא הבסיס לסרטוט חתך A–A בקנ"מ 1:100, המבוקש בשאלה 1.

דרוש: לסרטט בקנה מידה 1:100 בתוכנת CAD את חתך A–A, המסומן בתוכניות שבקובץ האוטוקאד המצורף לבחינה. יש לכלול בחתך את הפיתוח עד המעבר לגבולות המגרש ולסמן את כל המידות ואת כל המפלסים הדרושים, כולל סימון של בטונים ושל קווי מבט. אין צורך לסרטט את קונסטרוקציית הגג הקל.

• יש להפיק את החתך הנבחר כקובץ PDF בקנה מידה 1:100, גודל הגיליון A4. קובץ התוכניות המצורפות כבר כולל layout להדפסה בהתאם לנדרש לעיל, ואפשר להשתמש בו.
• חובה לצרף את קובץ הקאד (CAD) הכולל את החתך.

(אין להשתמש בסרטוט בסימנים של עצים ואנשים).

חלק ב – תכנון בתלת־ממד · שאלה מספר 2 – חובה – 25 נקודות

דרוש: למדל בתכנת סקצ'אפ את המעטפת והגגות של המבנה שבשאלה 1. יש לכלול במודל את פתחי החלונות והדלתות, מעקה המדרגות, פיתוח השטח וגוונים של חומרי הגמר, כפי שמצוין בנספחים, זאת לצורך המחשה כללית של השוני בין החומרים השונים. אין למדל פרופילים וזיגוג. אין צורך במידול קונסטרוקציית הגג הקל. אין להשתמש בסימוני עצים ואנשים במודל. * הגבהים השונים המצוינים בפיתוח ניתנו לצורך הבנת הניקוז ואינם נדרשים עבור המידול התלת־ממדי. יש להפיק מבט אחד לפי הכיוון המצוין בנספחים א, ב, כקובץ JPG בגודל A4. חובה לצרף את מודל הסקצ'אפ.

חלק ג – הנדסה תיאורית · יש לענות על אחת מהשאלות 3–4. ערך כל שאלה 15 נקודות.

שאלה מספר 3 (בחירה) – 15 נק' תכנון תוספת חלל גלריה עבור המבנה שבשאלה 1. נתון: לאור קבלת מוצג ייחודי, החליטה הנהלת הגלריה להוסיף חלל תצוגה עבור מבנה הגלריה המקורה. חלל הגלריה החדשה ימוקם בצמוד לגלריה המקורה בחלקה הצפוני. חלל הגלריה החדשה גבוה מהגג הקל הדו־שיפועי הקיים וחודר דרכו.

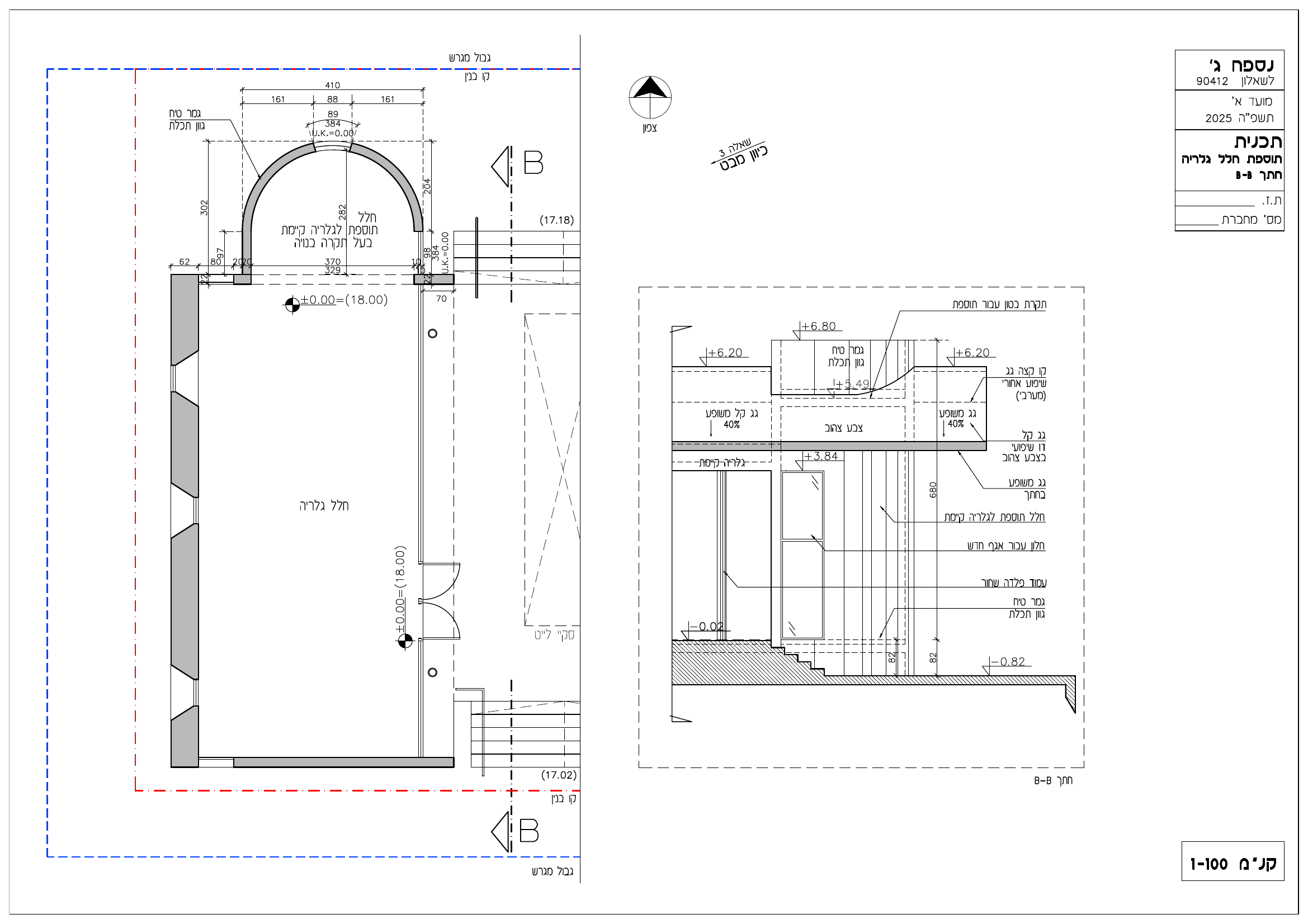

נספח מצורף לשאלה 3: נספח ג: תוכנית וחתך המראים את תכנון תוספת חלל הגלריה.

דרוש: יש להעתיק את המודל משאלה 2 ולעבוד עליו בשאלה זו. יש למדל את חלל הגלריה כמתואר בנספח. יש לשנות את הגג הדו־שיפועי בהתאם לשינוי המתוכנן בנספח ג' המצורף. אין להשתמש בסימון של עצים ואנשים במודל. יש להפיק מבט אחד מהכיוון המופיע בנספח ג, כקובץ JPG בגודל A4. חובה לצרף את מודל הסקצ'אפ של הפתרון.
