מה"ט יסודות המרחב — קיץ 2025 מועד ב' (90412)
תאריך הבחינה: לא ידוע
טופס המבחן המלא להורדה — ומפתח התשובות עם פתרון מפורט לכל שאלה, אונליין. פתחו שאלה למטה: בשאלה סגורה בוחרים תשובה, בשאלה פתוחה נפתח הפתרון המלא (כניסה מהירה וחינם).
✓ פתרון מלא לכל שאלה · ✓ הסברים מלאים וחומרי לימוד · ✓ ליווי מורה AI · ✓ התחלה חינם
פתרון מפורט לכל שאלה — לא רק התשובה: הסבר שלב-אחר-שלב וניתוח הטעויות הנפוצות.
שאלות לדוגמה מהמבחן — פתרו עכשיו
בשאלה סגורה בוחרים תשובה; בשאלה פתוחה פותחים את הפתרון המלא (כניסה מהירה וחינם). אלו 3 מתוך 4 שאלות המבחן — את כולן תוכלו לפתור אונליין.
חלק א' – עיבוד תוכניות בתוכנת CAD · שאלה 1 – חובה – 60 נקודות
נתון: מבנה גלריה לאומנות. המבנה מורכב משני אגפים: האחד, חלל תצוגה, אגף מערבי בנוי ומקורה, והשני, אגף מזרחי פתוח (ללא קירות). שני האגפים מקורים בגג קל דו־שיפועי, המרחף (מנותק) מקירות המבנה. הגג נתמך על עמודי פלדה עגולים שמוצבים על קירות המבנה ועל עמודי פלדה נוספים הממוקמים על רצפת הרחבה. גובה הקירות הוא בהתאם למצוין בנספח ב'. בגג המזרחי קבוע חלון סקיי־לייט להכנסת אור טבעי.
מבנה האגף המערבי: האגף בנוי מקירות־חוץ העשויים בלוקי איטונג בעובי 22 ס"מ, ומקיר בטון בעובי 62 ס"מ. כל הקירות – בגמר של טיח דקורטיבי. הרצפות עשויות בטון מוחלק על גבי רצפת בטון בעובי כולל של 30 ס"מ. הקירוי: גג קל דו־שיפועי, בעובי כולל של 20 ס"מ (קונסטרוקצייה וקירוי).
מבנה האגף המזרחי: האגף מקורה בגג קל, בעובי כולל של 20 ס"מ (קונסטרוקציה וקירוי), ללא קירות חוץ. ריצוף: בטון מוחלק על גבי רצפת בטון בעובי כולל של 30 ס"מ. גרם המדרגות בנוי מבטון.

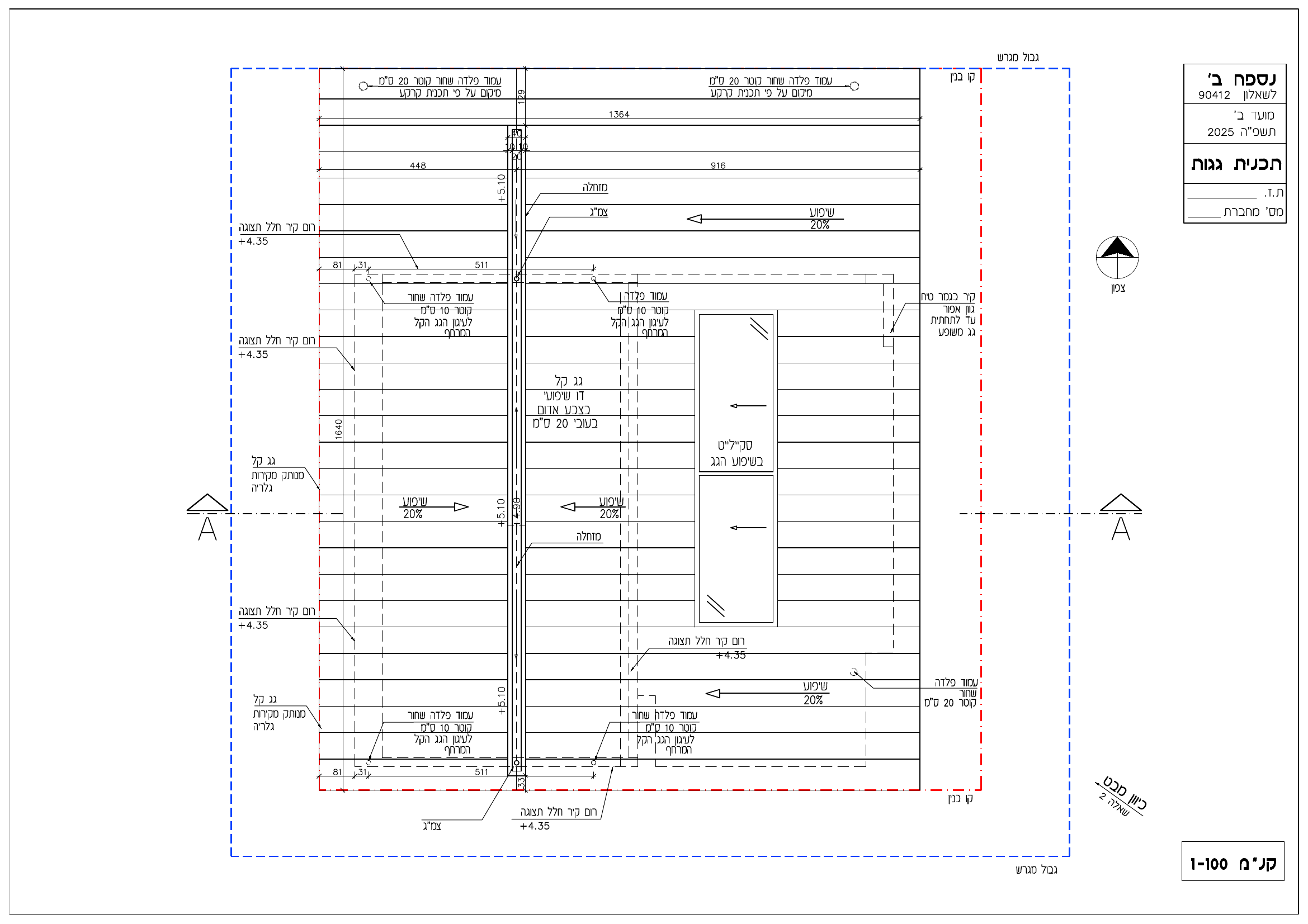

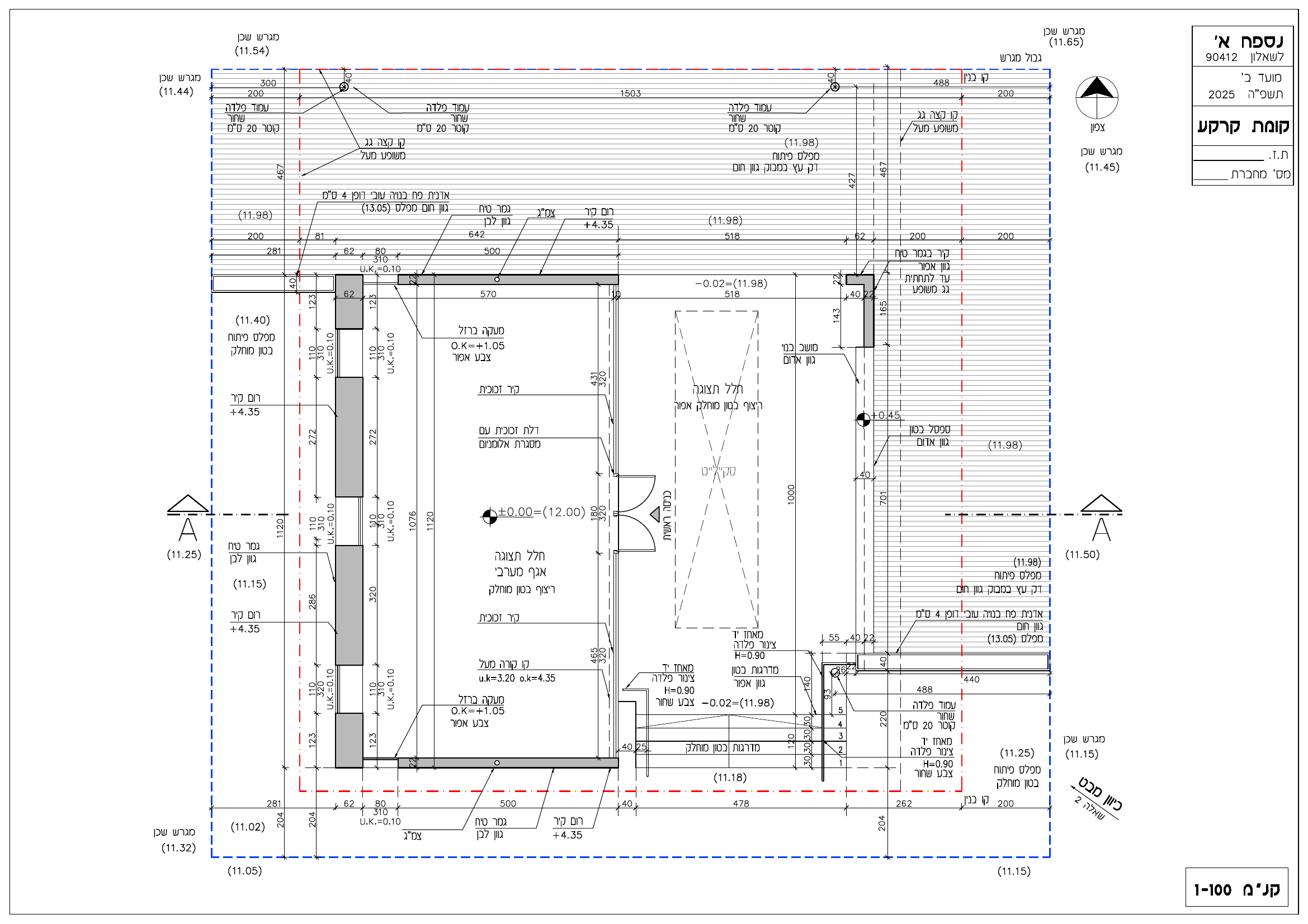

נספחים מצורפים לחלק א של שאלה 1: נספחים א, ב וקובץ CAD, הכולל את תוכנית קומת הקרקע ותוכנית גגות. קובץ אוטוקאד זה הוא הבסיס לסרטוט חתך A–A בקנ"מ 1:100, המבוקש בשאלה 1.
דרוש: לסרטט בקנה מידה 1:100 בתוכנת CAD את חתך A–A, המסומן בתוכניות שבקובץ האוטוקאד המצורף לבחינה. יש לכלול בחתך את הפיתוח עד המעבר לגבולות המגרש ולסמן את כל המידות ואת כל המפלסים הדרושים, כולל סימון של בטונים ושל קווי מבט. אין צורך לסרטט את קונסטרוקציית הגג הקל ואת המזחלה.
- יש להפיק את החתך הנבחר כקובץ PDF בקנה מידה 1:100, גודל הגיליון A4. קובץ התוכניות המצורפות כבר כולל layout להדפסה, בהתאם לנדרש לעיל, ואפשר להשתמש בו.
- חובה לצרף את קובץ הקאד (CAD) הכולל את החתך.
(אין להשתמש בסרטוט בסימנים של עצים ואנשים).
חלק ב' – תכנון בתלת־ממד · שאלה 2 – חובה – 25 נקודות
דרוש: למדל בתכנת סקצ'אפ את המעטפת והגגות של המבנה המתואר בשאלה 1. יש לכלול במודל את פתחי החלונות והדלתות, מעקה המדרגות, פיתוח השטח וגוונים של חומרי הגמר, כפי שמצוין בנספחים, זאת לצורך המחשה כללית של השוני בין החומרים השונים. אין למדל פרופילים וזיגוג. אין צורך במידול קונסטרוקציית הגג הקל. אין למדל את שיפועי הפיתוח. אין להשתמש בסימוני עצים ואנשים במודל. * הגבהים השונים המצוינים בפיתוח ניתנו לצורך הבנת הניקוז ואינם נדרשים עבור המידול התלת־ממדי. יש להפיק מבט אחד לפי הכיוון המצוין בנספחים א, ב, כקובץ JPG בגודל A4. חובה לצרף את מודל הסקצ'אפ.
חלק ג' – הנדסה תיאורית · יש לענות על אחת מהשאלות 3–4, ערך כל שאלה 15 נקודות
שאלה מספר 3 (בחירה) – 15 נק' תכנון תוספת חלל תצוגה עבור המבנה המתואר בשאלה 1. נתון: לאור קבלת מוצג ייחודי, החליטה הנהלת הגלריה להוסיף חלל תצוגה עבור מבנה התצוגה המערבי. חלל התצוגה החדש ימוקם בצמוד לחלל המערבי המקורה, בחלקו הצפוני. לשם כך יש לבצע פירוק של חלק מהקיר הצפוני, כמתואר בנספח. חלל התצוגה החדש גבוה מהגג הקל הדו־שיפועי הקיים וחודר דרכו.

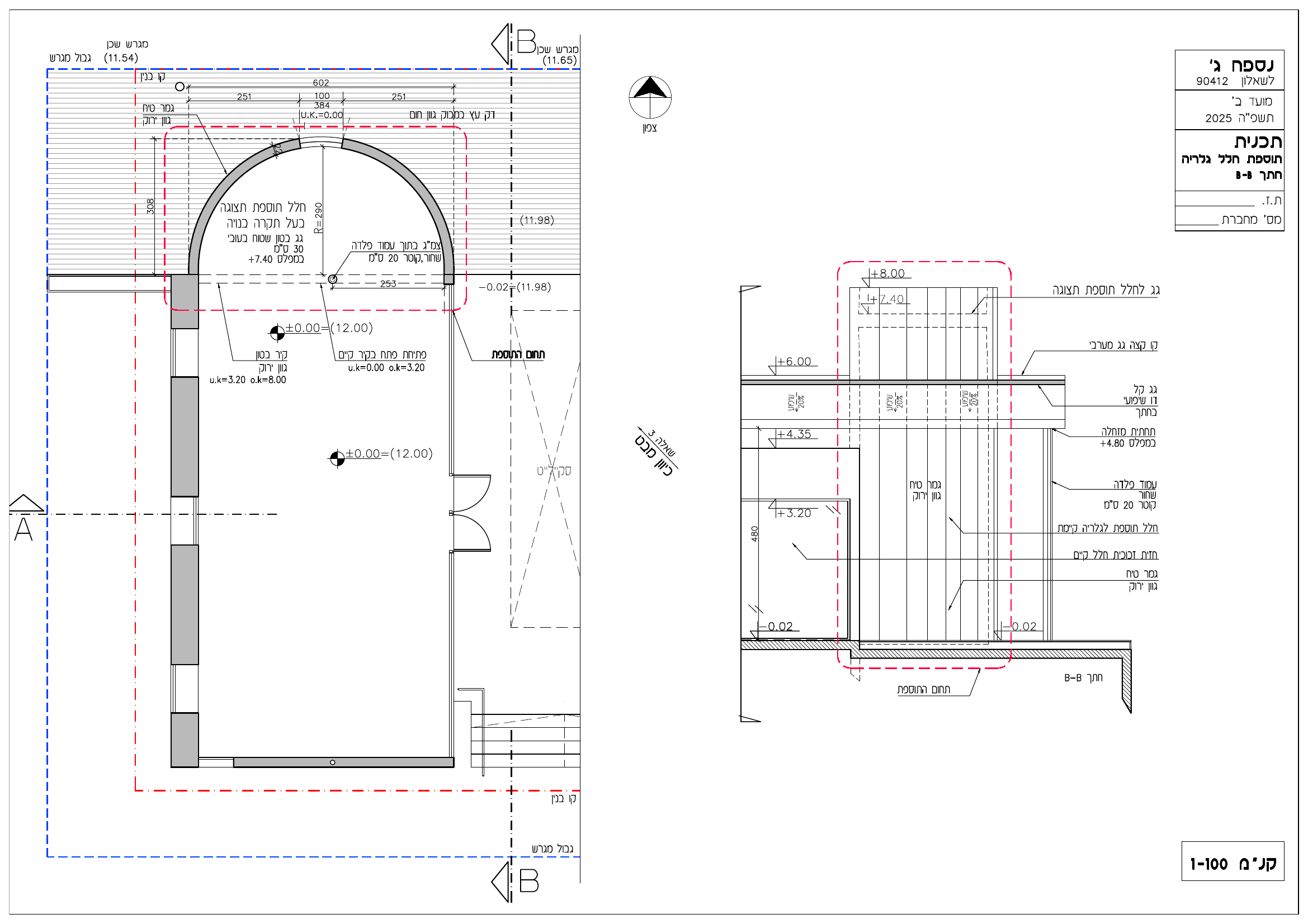

נספח מצורף לשאלה 3: נספח ג: תוכנית וחתך המראים את תכנון תוספת הבניה לחלל התצוגה הקיים.
דרוש: יש להעתיק את המודל משאלה 2 ולעבוד עליו בשאלה זו. יש למדל את חלל תוספת התצוגה החדש כמתואר בנספח. יש לשנות את הגג הדו־שיפועי בהתאם לשינוי המתוכנן בנספח ג' המצורף. אין להשתמש בסימון של עצים ואנשים במודל. יש להפיק מבט אחד מהכיוון המופיע בנספח ג, כקובץ JPG בגודל A4. חובה לצרף את מודל הסקצ'אפ של הפתרון.
