מה"ט לימודי מבנים (אדריכלות ועיצוב פנים) — קיץ 2023 מועד א' (90419)
תאריך הבחינה: 31.7.2023
טופס המבחן המלא להורדה — ומפתח התשובות עם פתרון מפורט לכל שאלה, אונליין. פתחו שאלה למטה: בשאלה סגורה בוחרים תשובה, בשאלה פתוחה נפתח הפתרון המלא (כניסה מהירה וחינם).
למגמת אדריכלות ועיצוב פנים — קורס סטטיקה ותכן מבנים, הנבחן בשאלון אחד מאוחד.
✓ פתרון מלא לכל שאלה · ✓ הסברים מלאים וחומרי לימוד · ✓ ליווי מורה AI · ✓ התחלה חינם
פתרון מפורט לכל שאלה — לא רק התשובה: הסבר שלב-אחר-שלב וניתוח הטעויות הנפוצות.
שאלות לדוגמה מהמבחן — פתרו עכשיו
בשאלה סגורה בוחרים תשובה; בשאלה פתוחה פותחים את הפתרון המלא (כניסה מהירה וחינם). אלו 3 מתוך 5 שאלות המבחן — את כולן תוכלו לפתור אונליין.

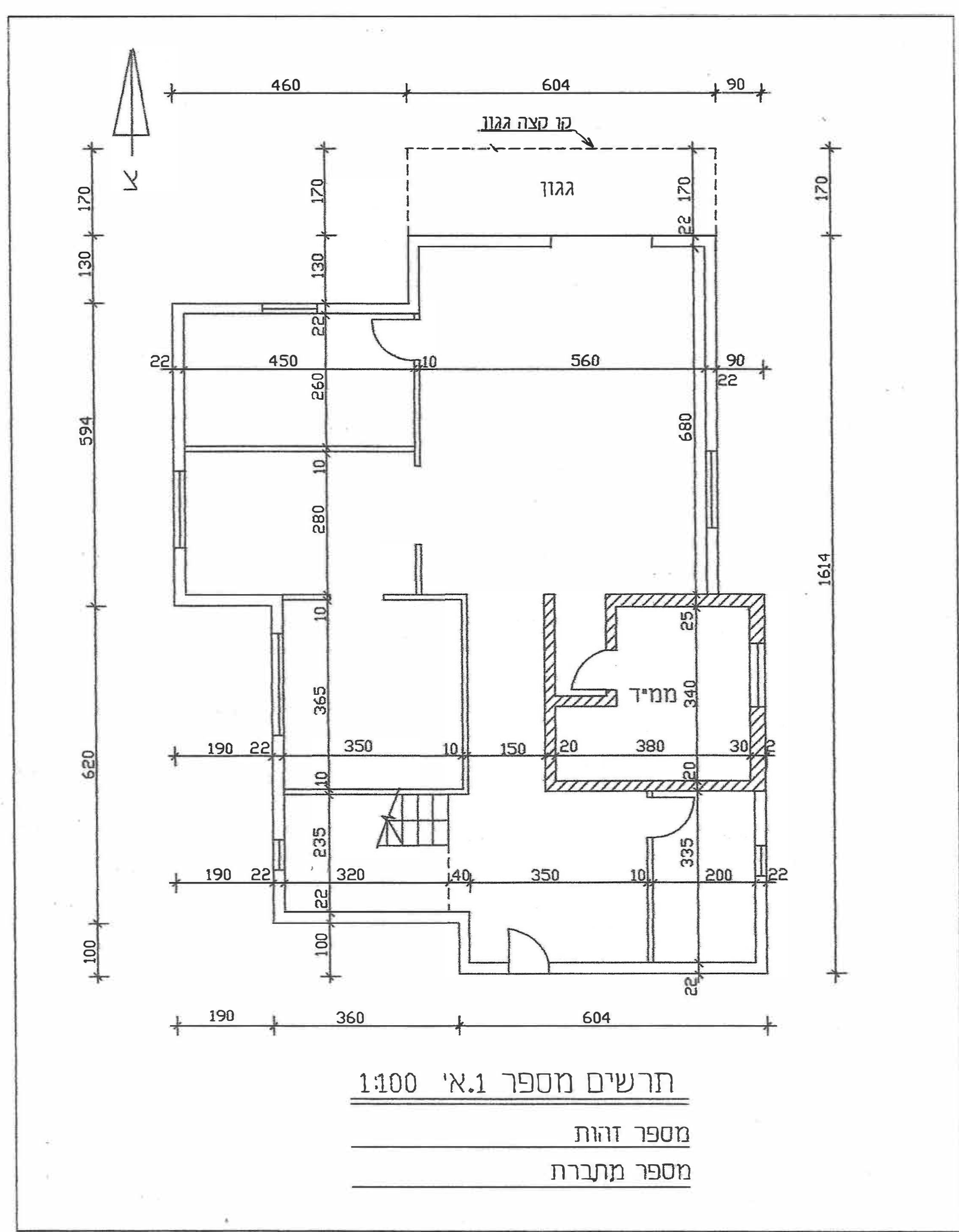

בתרשים מספר 1 א' מסורטטת תוכנית קומת קרקע של דירה. בתרשים 1 ב' מסורטטת תוכנית תקרת קומת הקרקע. הקירות והמחיצות בנויים מבלוקים למעט קירות הממ"ד.
מידות חתך העמודים המתוכננים יהיו: 20/40 ס"מ. אפשר למקם את העמודים בקירות החיצוניים ובתוך שטח הקומה בתחום המחיצות. מכיוון שרוחב העמודים גדול מעובי המחיצות, העמודים יבלטו מהמחיצות.
מיקום העמודים ייקבע כך שגם אם יבלטו מהמחיצות לא יפגע התכנון האדריכלי.
לאחר קביעת מיקום העמודים, בתכנית קומת הקרקע, יש לתכנן את תקרת קומת הקרקע.
שימו לב יש לתכנן גם את הגגון בצד הצפוני במפלס תקרת קומת הקרקע. אין להוריד קורות תחתונות בתחום המבנה ומחוץ למבנה, אך אפשר לתכנן קורות תחתונות בתחום קירות החוץ.
יש להתחשב בנתון זה בקביעת סוג התקרה.
עומס שימושי: 200 ק"ג למ"ר (2.0 ק"נ למ"ר).
עומס קבוע נוסף למשקלה העצמי: 500 ק"ג למ"ר (5.0 ק"נ למ"ר).
סוג הבטון: ב-30. אגרגט גירי.
סמנו על תרשים 1 א' את מיקום העמודים בקירות החיצוניים ובתוך שטח קומת הקרקע. יש למספר את העמודים.
ראו תרשים 1א' בשאלה למעלה (תוכנית קומת קרקע).

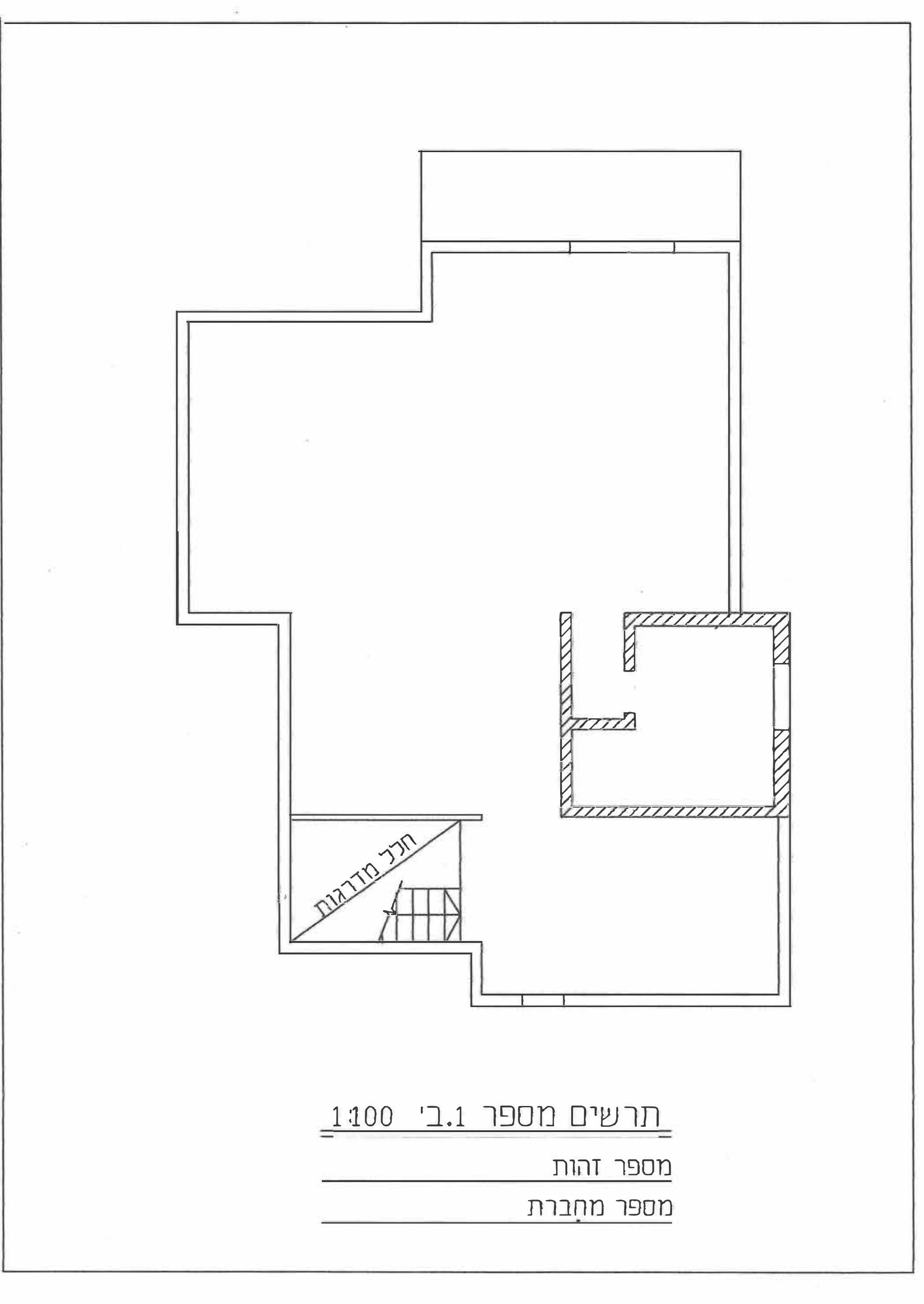

העתיקו לתרשים 1 ב' את העמודים מתרשים 1 א', כולל את מספור העמודים. הציעו סכימה סטטית של תקרת קומת הקרקע. על תרשים 1 ב' סמנו את מיקום הקורות ואת כיוון השענת התקרה בכל אזורי התקרה.
ראו תרשים 1ב' בשאלה למעלה (תוכנית תקרת קומת הקרקע).
סרטטו במחברת הבחינה תרשימים של סכימות סטטיות של התקרה ושל הקורות הפנימיות.
חשבו לפי סיכמות אלו את עובי התקרה ואת מימדי הקורות הפנימיות, שאינן בהיקף הבנין, על פי שיקולי כפף בלבד לפי ת"י 466.
רישומו על תרשים 1 ב' את ממדי הקורות הפנימיות שאינן בהיקף בבניין. סרטטו עליו תרשים עקרוני של צורת הזיון של תקרת קומת הקרקע בלבד (לא של הקורות).
בתרשים מספר 2 מסורטטת תוכנית תקרה של בניין מסחרי. התקרה היא מקשית חד כיוונית בעובי 24 ס"מ הנשענת על קורות יורדות. בין עמודים: 10-9-6-5 קיים פתח במידות: 570/530 ס"מ.
העומס הקבוע על התקרה (נוסף על משקלה העצמי): 200 ק"ג למ"ר (2.0 ק"נ למ"ר).
העומס השימושי על כל חלקי התקרה: 1000 ק"ג למ"ר (10.0 ק"נ למ"ר).
סוג הבטון: ב-30, אגרגט גירי.
סרטטו את הסכמות הסטטיות של התקרה.
בידקו וקיבעו האם עובי התקרה הנתון עומד בדרישות הכפף של ת"י 466. אפשר להניח שהמפתח השקיל בשדה: 5-4-2-1: L0 =0.7L בשדה.
סרטטו סכמה סטטית של קורה: "C" (קורה: 8-9-10-11). כתבו על הסכמה את שמות הסמכים, מפתחים וסרטטו על הסכמה את עומסי השירות על כל חלקי הקורה.
הוחלט לבצע את קורה "C" ברוחב של: 40 ס"מ. חשבו את הגובה הדרוש לקורה: "C" ( קורה: 8-9-10-11) בהתאם לדרישות הכפף של ת"י 466. אפשר להניח שהמפתח השקיל בשדה: 8-9 : L0 =0.7L בשדה.
לפני יציקת התקרה הוחלט לסגור את הפתח בין עמודים: 10-9-6-5. חשבו מה יהיה אז גובה קורה "C".
בתרשים מספר 3 מסורטטת תוכנית של יציע בחנות.
היציע יחובר ויסמך (ישען) על קירות בטון היקפיים של החנות ועל שני עמודים ריבועיים: RHS 100/100/8.0, אשר את מיקומם עליכם לקבוע כחלק מהפתרון הסטטי של היציע.
רצפת היציע תהיה מלוחות עץ הנשענים על קורות פלדה. המרחק המירבי בין קורות הפלדה לא יעלה על 70 ס"מ.
אין צורך לתכנן את לוחות העץ.
העומס הכולל לתכנון של היציע (כולל משקלו העצמי של היציע והעומס השימושי על היציע) 700 ק"ג למ"ר (7.0 ק"נ למ"ר).
הערה: בשאלון המקורי נדפס «70 ק"ג למ"ר (7.0 ק"נ למ"ר)». הודעת תיקון של מה"ט שצורפה לשאלון קבעה: העומס הכולל על היציע הוא 700 ק"ג למ"ר, במקום 70 ק"ג למ"ר.
מהלך המדרגות אינו נשען על היציע ואין להתחשב בו בפתרון השאלה.
דרוש: לתכנן את היציע כך שיתקבל מבנה יציב!
על תרשים 3 סרטטו קורות נושאות ראשיות וקורות נושאות משניות. נמקו, מדוע בחרתם בכיווני הקורות הראשיות ובכיווני הקורות המשניות בכל חלק של היציע.
ראו תרשים 3 בשאלה למעלה (תוכנית היציע).
מקמו על התרשים את שני העמודים כך שמיקומם יתרום לסכמה סטטית יציבה ויעילה ונמקו את בחירת מיקום העמודים.
סרטטו במחברת הבחינה סכמות סטטיות של כל הקורות הראשיות והמשניות. הסכמות יכללו: את שם הקורה, את שמות הסמכים, את מפתח הקורה ואת העומס על הקורה.
