מה"ט לימודי מבנים (אדריכלות ועיצוב פנים) — קיץ 2024 מועד א' (90419)
תאריך הבחינה: לא ידוע
טופס המבחן המלא להורדה — ומפתח התשובות עם פתרון מפורט לכל שאלה, אונליין. פתחו שאלה למטה: בשאלה סגורה בוחרים תשובה, בשאלה פתוחה נפתח הפתרון המלא (כניסה מהירה וחינם).
למגמת אדריכלות ועיצוב פנים — קורס סטטיקה ותכן מבנים, הנבחן בשאלון אחד מאוחד.
✓ פתרון מלא לכל שאלה · ✓ הסברים מלאים וחומרי לימוד · ✓ ליווי מורה AI · ✓ התחלה חינם
פתרון מפורט לכל שאלה — לא רק התשובה: הסבר שלב-אחר-שלב וניתוח הטעויות הנפוצות.
שאלות לדוגמה מהמבחן — פתרו עכשיו
בשאלה סגורה בוחרים תשובה; בשאלה פתוחה פותחים את הפתרון המלא (כניסה מהירה וחינם). אלו 3 מתוך 5 שאלות המבחן — את כולן תוכלו לפתור אונליין.
בתרשים מספר 1א' מסורטטת תוכנית של דירה בת קומה אחת.
בתרשים מספר 1ב' מסורטטת תוכנית של תקרת הדירה (הגגון באותו המפלס כמו התקרה).
הקירות והמחיצות בנויים מבלוקים למעט קירות הממ"ד (כל הקירות מכוסים בטיח תרמי).
כל העמודים המתוכננים, בבית, יהיו במידות 20/60 ס"מ.
את העמודים ניתן למקם בקירות 20 בהיקף הבית וגם בפנים הבית.
ניתן למקם את העמודים גם במחיצות ולאפשר להם לבלוט מהמחיצה.
אפשר לבצע קורות תחתונות רק בקירות 20 ס"מ.
נתון שעובי תקרת הממ"ד כולל המבואה הוא 30 ס"מ. אין צורך לתכנן את תקרת הממ"ד.
עומס שימושי: 1.5 ק"נ למ"ר (0.15 טון למ"ר).
עומס קבוע נוסף (למשקל העצמי): 3.8 ק"נ למ"ר (0.38 טון למ"ר).
משקל מרחבי של בלוקים לתקרת צלעות: 5.0 ק"נ למ"ק (0.5 טון למ"ק).
סוג הבטון ב-30, האגרגט גירי.
חובה לציין את היחידות בכל חישוב. אי ציון היחידות יוריד ציון.
החליטו על מיקום העמודים בהיקף הבית ובתוך שטח הדירה.
סמנו, בתרשים מספר 1א', את מיקום העמודים שבחרתם.
סרטטו את העמודים בקנ"מ 1:100. מספרו את כל העמודים.
ראו תרשים מספר 1א' בשאלה למעלה (תוכנית קומת קרקע).
העתיקו, לתרשים מספר 1ב', את העמודים שסימנתם בתרשים מספר 1א', בקנ"מ 1:100 כולל מספור העמודים.
קבעו את כיוון המתיחה של התקרה ובחרו את סוג התקרה המתאים. נמקו את בחירתכם.
ראו תרשים מספר 1ב' בשאלה למעלה (תוכנית התקרה).
על גבי תרשים מספר 1ב', סרטטו את הקורות הפנימיות שבחרתם (הקפידו לסרטט את ציר הקורות).
חלקו, באופן ברור, את התקרה לאזורים עם סכמות סטטיות מתאימות ותנו שם לכל סכמה סטטית.
סרטטו, במחברת, את הסכמות הסטטיות של התקרה.
סרטטו, במחברת, את הסכמות הסטטיות של הקורות הפנימיות.
על פי הסכמות הסטטיות שקבעתם, בחרו את Lo שעל פיו הייתם מתכננים את עובי התקרה.
אם בחרתם לתכנן תקרת צלעות: נתון שרוחב הצלע הוא 14 ס"מ.
חשבו את העובי המינימלי של התקרה על פי שקולי הכפף לפי ת"י 466.
סרטטו את חתך התקרה עם העובי שחישבתם.
חשבו את העומס המועבר מהתקרה לכל קורה פנימית שבחרתם (ללא משקל עצמי של הקורה).
חשבו את הרוחב המינימלי על פי שקולי הכפף לפי ת"י 466 (של כל קורה פנימית שבחרתם).
על גבי תרשים מספר 1ב', רשמו את ממדי הקורות הפנימיות שחישבתם.
על גבי תרשים מספר 1ב', סרטטו את פרטי הזיון המתאימים לתקרה.
בתרשים מספר 2 מסורטטת תוכנית של תקרה בגן ילדים. בתקרת הגג יש פתח מכוסה בסקיילייט.
התקרה היא מקשית, חד כיוונית בעובי 16 ס"מ ונשענת על קורות יורדות.
העומס הקבוע (ללא המשקל העצמי) על כל חלקי התקרה הוא 3.8 ק"נ למ"ר (0.38 טון למ"ר).
העומס השימושי על כל חלקי התקרה הוא 2.2 ק"נ למ"ר (0.22 טון למ"ר).
סוג הבטון הוא ב-30, האגרגט גירי.
סרטטו את הסכמות הסטטיות של התקרה.
קבעו את L0 מקסימום של התקרה וציינו איזה שדה קובע אותו (הראו את החישוב).
בדקו אם עובי התקרה הנתון עומד בדרישות הכפף של ת"י 466.
חשבו את עומס השרות המועבר מהתקרה לקורה ק-E (הוסיפו את משקלה העצמי של הקורה).
סרטטו את הקורה ק-E ואת עומס השרות הפועל על כל אחד מהשדות של הקורה.
בדקו האם גובה הקורה, ק-E, עומד בדרישות הכפף של ת"י 466.
בהנחה שרוחב הקורה ק-E השתנה ל 30 ס"מ:
מה צריך להיות גובה הקורה במקרה זה!

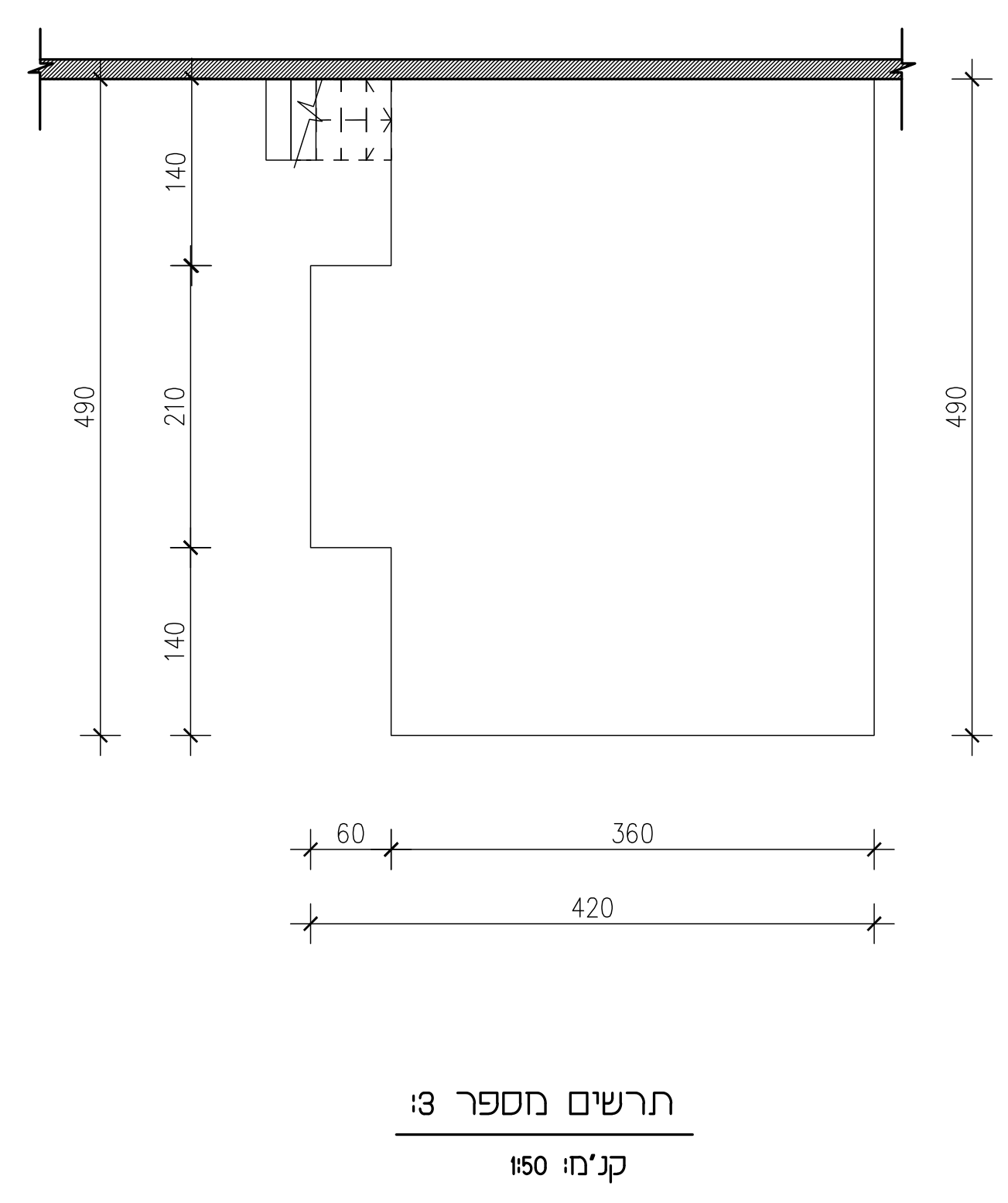

בתרשים מספר 3 מסורטטת תוכנית של יציע בחנות.
היציע יחובר וייסמך על קירות בטון היקפיים של החנות ועל 2 עמודים ריבועיים: RHS 120/120/10, אשר את מיקומם עליכם לקבוע כחלק מהפתרון הסטטי של היציע.
רצפת היציע תהיה מלוחות עץ הנשענים על קורות פלדה.
המרחק המירבי בין קורות הפלדה – לא יעלה על 70 ס"מ.
אין צורך לתכנן את לוחות העץ.
העומס הכולל לתכנון של היציע (כולל משקלו העצמי של היציע והעומס השימושי על היציע): 500 ק"ג למ"ר (5.0 ק"נ למ"ר).
מהלך המדרגות אינו נשען על היציע ואין להתחשב בו בפתרון השאלה.
מקמו על התרשים את שני העמודים כך שמיקומם יתרום לסכמה סטטית יציבה ויעילה.
נמקו את בחירת מיקום העמודים.
ראו תרשים מספר 3 בשאלה למעלה (תוכנית היציע).
על תרשים 3 סרטטו קורות נושאות ראשיות וקורות נושאות משניות.
נמקו, מדוע בחרתם בכיווני הקורות הראשיות ובכיווני הקורות המשניות בכל חלק של היציע.
סרטטו במחברת הבחינה סכמות סטטיות של כל הקורות המשניות והראשיות.
הסכמות יכללו: את שם הקורה, שמות הסמכים, מפתח הקורה ואת העומס הפועל על הקורה.
