מה"ט מבנים – בטון מזוין ותכן הנדסי — קיץ 2022 מועד א'

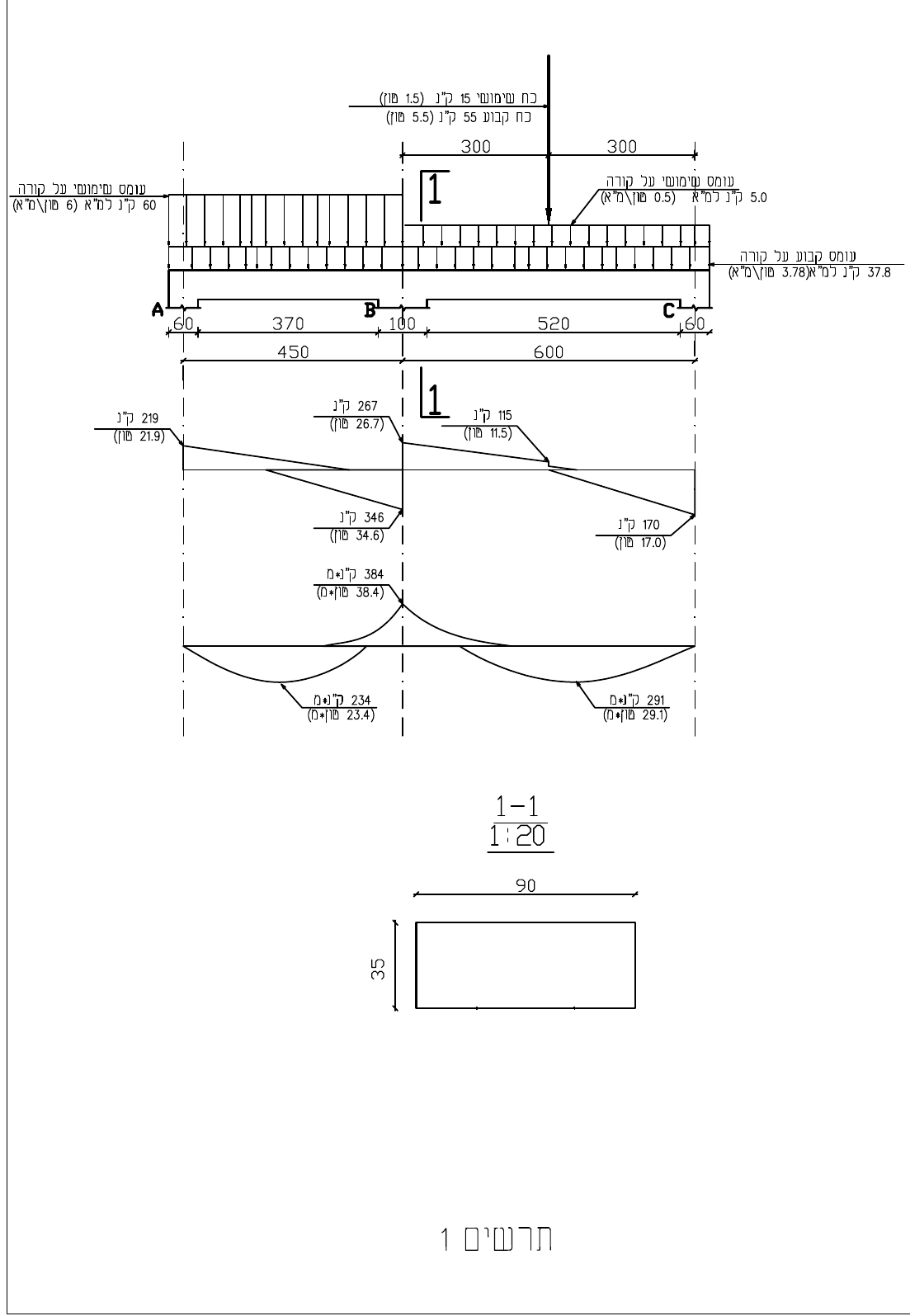

בדקו וקבעו אם גובה הקורה עונה על דרישות הכפף של ת"י 466.

חשבו את כמות מוטות הזיון בקוטר של 20 מ"מ, הדרושים לכיסוי המומנט החיובי בשדה AB.

חשבו את כמות מוטות הזיון בקוטר של 25 מ"מ, הדרושים לכיסוי המומנט השלילי מעל סמך B.

חשבו את עומסי התכן בשדה BC: ‏Fd max, ‏Fd min.

עבור כוח הגזירה בחתך: 1 – 1 (מימין לסמך B) — חובה לבצע הפחתה לפי ת"י 466:

• חשבו את מנת הזיון.
• ציינו את הזווית θ בה השתמשתם בחישוב.
• חשבו את כוח התכן המופחת לגזירה.
• חשבו את $V_{Rd,max}$.
• חשבו את $V_{Rd,c}$.
• חשבו את כמות הענפים המינימלית הניתנת לשימוש.
• חשבו את המרחק שבין החישוקים בקוטר של 8 מ"מ.

סרטטו מבט וחתך של קורה, כולל פרטי הזיון שחישבתם בסעיפים ב', ג', ה'.

חשבו את ערך התמירות הגבולית, ‏${\lambda }_{min}$, בכיוון X.

חשבו את האורך הפעיל של העמוד בכיוון X.

נתון: עבור אורך פעיל בכיוון X: ‏${\ell }_e=6.66$ מ'.

חשבו את תמירות העמוד ‏(λ)‏ בכיוון X.

נתון: ‏c=8 (מקדם אינטגרציה), ‏$K_r=0.25$, ‏$K_{\phi }=1.14$, ‏d*=d.

חשבו את שלושת סוגי האקסצנטריות, ‏$(e_d)$, ‏$(e_i)$, ‏$(e_2)$ בכיוון X.

חשבו את האקסצנטריות הכוללת, חשבו את שטח הזיון הדרוש בעמוד בכיוון X, ובחרו מוטות זיון מתאימים בקוטר 25 מ"מ. סרטטו פרט עמוד עם המוטות שחישבתם.

נתון: האורך הפעיל בכיוון Y שווה ל-3.4 מטר ‏(ℓe=3.4[m])‏.

חשבו את תמירות העמוד ‏(λ)‏ בכיוון Y.

חשבו את שני סוגי האקסצנטריות ‏$(e_d)$, ‏$(e_i)$ בכיוון Y.

חשבו מהו העומס השימושי, שמותר להעמיס על התקרה, לפי דרישת הכפף של ת"י 466.

עבור עומס תכן ‏$F_D=1.4\sum G+1.6\sum Q$: חשבו ושרטטו מהלך מומנטים עבור צלע אופיינית.

חשבו מהו העומס השימושי שמותר להעמיס על התקרה לפי מוטות הזיון התחתונים שבתקרה.

חשבו מהו העומס השימושי שמותר להעמיס על התקרה לפי מוטות הזיון העליונים שמעל הקורה.

קבעו מהו העומס השימושי המרבי שאפשר להעמיס על התקרה לפי סעיפים א', ג', ד'.

חשבו את הזיון הנדרש בצלע מחלקת וסרטטו אותו בחתך במחברת.
