מה"ט חישוב סטטי — אביב 2025 מועד א'

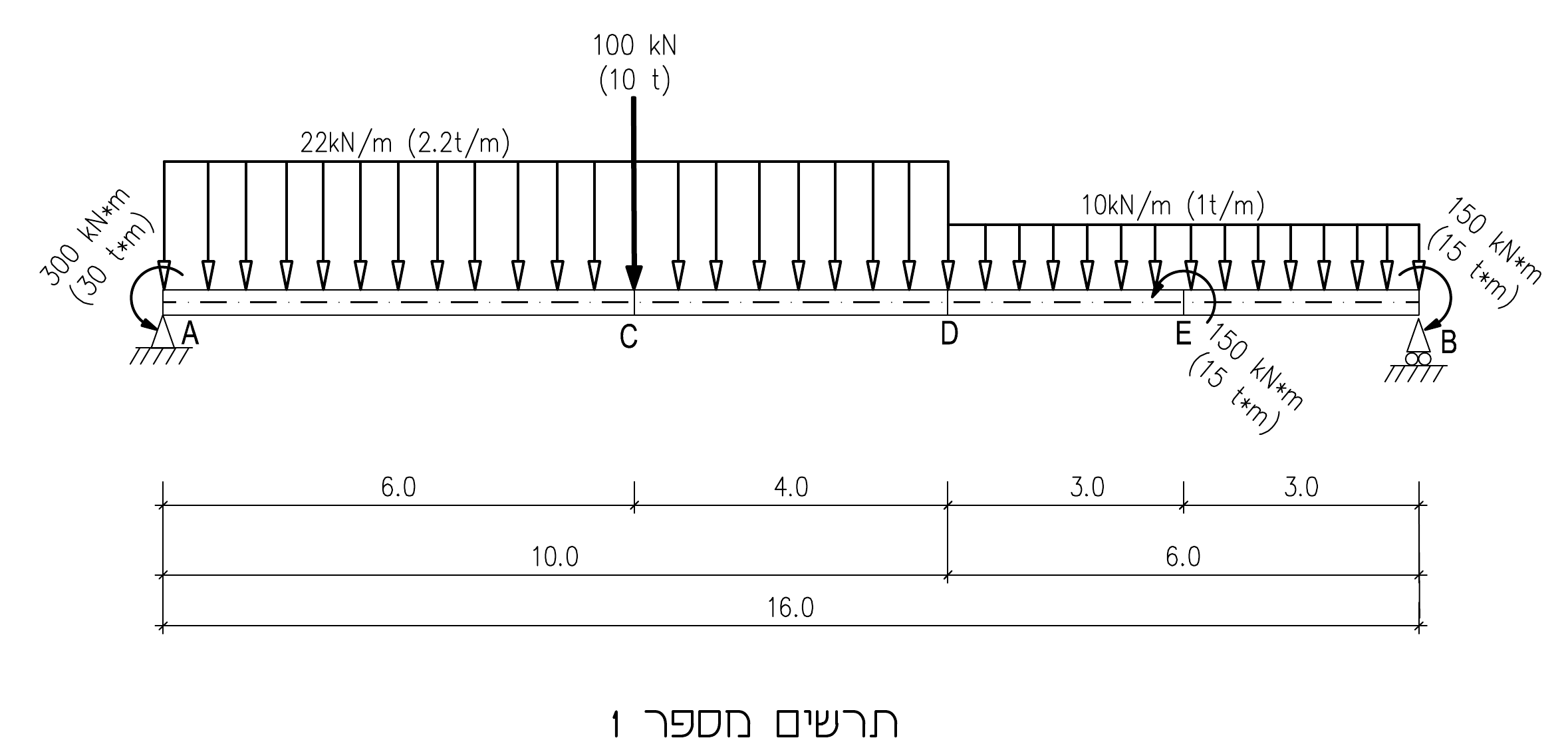

חשבו את התגובות בסמכים A, B.

חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.

חשבו וסרטטו את מהלך המומנטים לאורך הקורה.

עבור סעיף זה, נתון שהמומנט החיובי המקסימלי בשדה הוא M=600 kN·m (60 t·m).

חשבו את Wx (מומנט ההתנגדות) הדרוש, כך שהמאמץ הקיים לא יעלה על המאמץ המותר. בחרו פרופיל IPN המתאים למומנט ההתנגדות שחישבתם. חשבו את מאמצי הכפיפה הקיימים עבור הפרופיל שבחרתם, וכתבו איפה יש מאמצי לחיצה ואיפה יש מאמצי מתיחה.

עבור הפרופיל שבחרתם, חשבו את המומנט המקסימלי שיכול החתך לקבל. מה גודל מאמצי הכפיפה הקיימים עבור המומנט המקסימלי שחישבתם בסעיף זה?

חשבו את התגובה בסמכים A,B.

חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.

חשבו וסרטטו את מהלך המומנטים לאורך הקורה.

עבור סעיף ד', נתון שהמומנט החיובי המקסימלי בשדה, הוא M=650 kNm (65 tm).

חשבו את Wx – מומנט ההתנגדות הדרוש לכך שהמאמץ הקיים לא יעלה על המאמץ המותר.

בחרו פרופיל IPB(l) רחב אוגנים המתאים למומנט ההתנגדות שחישבתם.

חשבו את מאמצי הכפיפה הקיימים עבור הפרופיל שבחרתם וציינו איפה יש מאמצי לחיצה ואיפה יש מאמצי מתיחה.

עבור הפרופיל שבחרתם: חשבו את המומנט המקסימלי שיכול החתך לקבל.

מה גודל מאמצי הכפיפה הקיימים עבור המומנט המקסימלי שחישבתם בסעיף זה.

סרטטו במחברתכם את החתך המופיע בתרשים מספר 2.

חשבו את מרכז הכובד של החתך והשלימו בסרטוט את המידות שחישבתם – Yb, Yt.

חשבו את מומנט האינרציה Ix ואת מומנט האינרציה Iy.

נתון: Ix=100,000 cm4.

על סמך מרכז הכובד שחישבתם בסעיף א', חשבו את Wxt – מומנט ההתנגדות בסיב העליון ואת Wxb – מומנט ההתנגדות בסיב התחתון.

נתון שהחתך שייך לקורת פלדה ושהמומנט החיובי המקסימלי הוא: M=500 kNm (50 tm).

חשבו את מאמץ הכפיפה בסיב העליון ואת מאמץ הכפיפה בסיב התחתון וציינו איפה יש מתיחה ואיפה יש לחיצה.

חשבו את המומנט המקסימלי שהחתך יכול לקבל, כך שהמאמץ הקיים לא יעלה על המאמץ המותר.
