מה"ט חישוב סטטי — אביב 2026 מועד א'

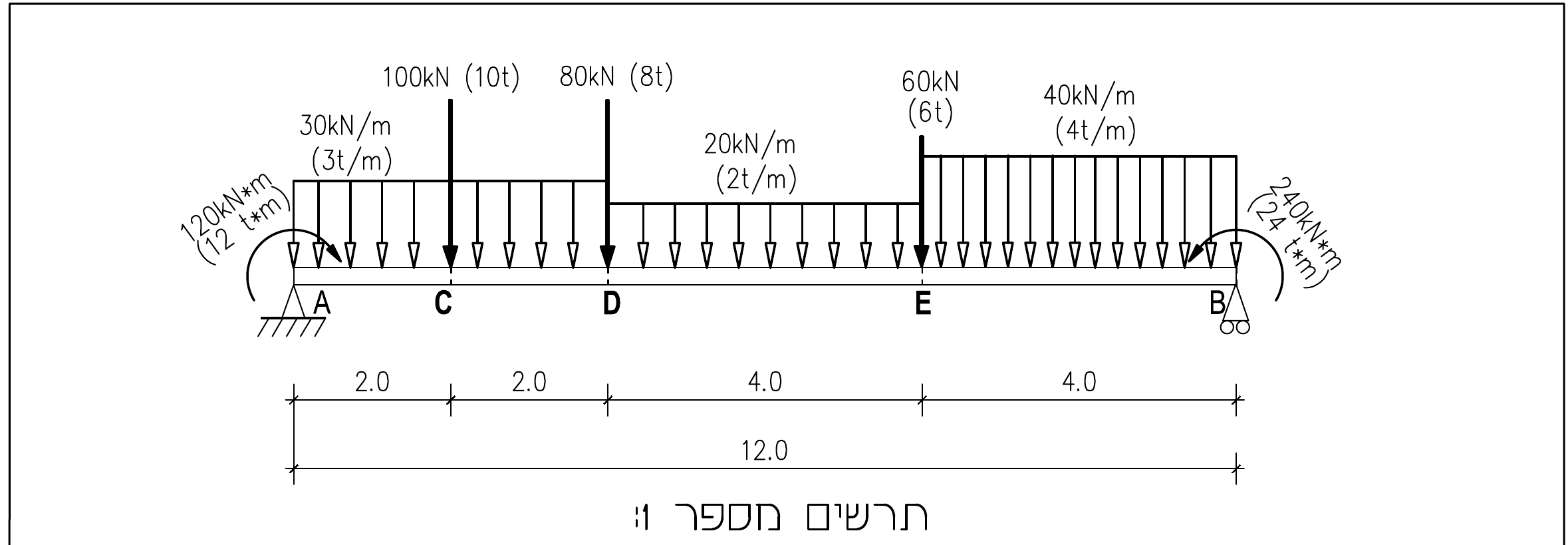

חשבו את התגובות בסמכים A, B.

חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.

חשבו וסרטטו את מהלך המומנטים לאורך הקורה.

עבור החתך הנתון בתרשים מספר 1א:

חשבו את מומנט האינרציה Ix.

חשבו את מומנט ההתנגדות Wx.

נתון שהמומנט המקסימלי החייבי בקורה שווה 1000 kNm (100 tm).

חשבו את מאמץ הכפיפה הקיים בקורה.

ציינו איפה בחתך יש מאמץ מתיחה ואיפה יש מאמץ לחיצה.

עבור החתך הנתון בתרשים מספר 1ב ועבור המומנט הנתון בסעיף ד:

הסבירו איזה חתך יכול לקבל עומס יותר גדול.

אם יש מגבלה של גובה במבנה, הסבירו איזה חתך הייתם בוחרים.

חשבו את התגובות בסמכים A, B. סרטטו את מהלך כוחות הגזירה לאורך הקורה.

חשבו וסרטטו את מהלך הכוחות הציריים לאורך הקורה.

חשבו וסרטטו את מהלך המומנטים לאורך הקורה.

חשבו את מאמץ הכפיפה המקסימלי בתחום A,C וכתבו האם הוא עונה על דרישת המאמץ המותר.

חשבו את מאמץ הכפיפה המקסימלי בתחום C,D וכתבו האם הוא עונה על דרישת המאמץ המותר.

חשבו את המאמצים הציריים בתחום A,C.

חשבו את המאמצים הציריים בתחום C,D.

רק עבור המאמצים הציריים שחישבתם בתחום C,D: הציעו פרופיל אחר בעל שטח מינימלי שיתן פתרון לדרישת המאמץ המותר.

בחרו פרופיל RHS 120/80 (t=?).

מבין הפרופילים הנתונים בשאלון והפרופיל שחישבתם בסעיף ה: איזה פרופיל מתאים לכל סוגי המאמצים בקורה הנתונה. הסבר תשובתך.

סרטטו במחברתכם את החתך המופיע בתרשים מספר 3, כולל כל המידות העיקריות.

חשבו את מרכז הכובד של החתך Yb.

השלימו בסרטוט את המידות שחישבתם – Yb, Yt.

חשבו את מומנט האינרציה Ix.

חשבו את מומנט האינרציה Iy.

נתון שהמומנט המקסימלי הוא מומנט חיובי וגודלו: M=120 kNm (12 tm).

על פי מומנט האינרציה שחישבתם בסעיף ב:

חשבו את מומנטי ההתנגדות Wxt, Wxb בסיב העליון ובסיב התחתון.

חשבו את מאמץ הכפיפה בסיב העליון וכתבו האם הסיב העליון מתוח או לחוץ.

חשבו את מאמץ הכפיפה בסיב התחתון וכתבו האם הסיב התחתון מתוח או לחוץ.

נתון: Wxt=1400 cm3, Wxb=700 cm3.

עבור המומנט המופיע בסעיף ד:

חשבו את המומנט המקסימלי שהחתך יכול לקבל.
