מה"ט מתקני חשמל ומערכות הספק (הנדסאים) — אביב 2025 מועד ב׳ — שאלון רפורמה 97162 (97162)

תאריך הבחינה: לא ידוע

טופס המבחן המלא להורדה — ומפתח התשובות עם פתרון מפורט לכל שאלה, אונליין. פתחו שאלה למטה: בשאלה סגורה בוחרים תשובה, בשאלה פתוחה נפתח הפתרון המלא (כניסה מהירה וחינם).

📄 הורדת טופס המבחן (PDF) ←פתרו את המבחן הזה אונליין — עם תשובות ופתרונות ←

למגמת הנדסת חשמל — שאלון ההנדסאים. לטכנאים שאלון מקביל, באותו מועד.

✓ פתרון מלא לכל שאלה · ✓ הסברים מלאים וחומרי לימוד · ✓ ליווי מורה AI · ✓ התחלה חינם

פתרון מפורט לכל שאלה — לא רק התשובה: הסבר שלב-אחר-שלב וניתוח הטעויות הנפוצות.

שאלות לדוגמה מהמבחן — פתרו עכשיו

בשאלה סגורה בוחרים תשובה; בשאלה פתוחה פותחים את הפתרון המלא (כניסה מהירה וחינם). אלו 3 מתוך 9 שאלות המבחן — את כולן תוכלו לפתור אונליין.

שאלה 1

בבית פרטי תוכננה התקנה של עמדת טעינה בהספק של $11 k W$ , מקדם ההספק של עמדת הטעינה הוא $0.95$ . המפסק הראשי בלוח החשמל של הבית הפרטי הוא $3 \times 25 A$ הניחו שמקדם ההספק של המתקן הוא $0.95$ . המא"זים בלוח החשמל ממשפחת C בלבד. בטבלה א' מצורפים המעגלים/הצרכנים הקיימים בבית:

סוגי צרכנים	מספר הצרכנים	הספק נקוב של צרכן [kW]	מתח עבודה [V]	מקדם התלכדות
דוד חשמלי	1	3	230	1
תנור אפייה	1	3	230	1
מכונת כביסה	1	2	230	1
מזגן מרכזי	1	5	230	1
עמדת טעינה לרכב חשמלי	1	11	400	0.2
בתי תקע	15	2.5	230	0.1
תאורה	10	0.2	230	1

(טבלה לשאלה 1)

סעיף א

כבל ההזנה לעמדת הטעינה ( $5$ גידים בכבל ההזנה) מותקן בצינור בקרקע. כאשר טמפרטורת האדמה היא $30° C$ וההתנגדות התרמית הסגולית של הקרקע היא $1.5 K m / W$ . הכבל בעל מוליכי נחושת ובידוד XLPE. קבעו מהו שטח החתך המינימלי הנדרש בהתאם לתקנות החשמל?

סעיף ב

בהתאם לדרישות חוק החשמל והתקנת הכבל המתוארת, מהו שטח החתך המינימלי של מוליך הארקה בכבל ההזנה לעמדת הטעינה?

סעיף ג

מהו ערך התנגדות הבידוד הנדרש למעגל החשמלי של עמדת הטעינה בין מוליכים שמתחם אינו עולה על $250 V$ ? מהו מתח הבדיקה של מכשיר בדיקת הבידוד?

סעיף ד

בהתאם לטבלה א', קבעו האם נדרש לבצע הגדלת חיבור לבית הפרטי?

סעיף ה

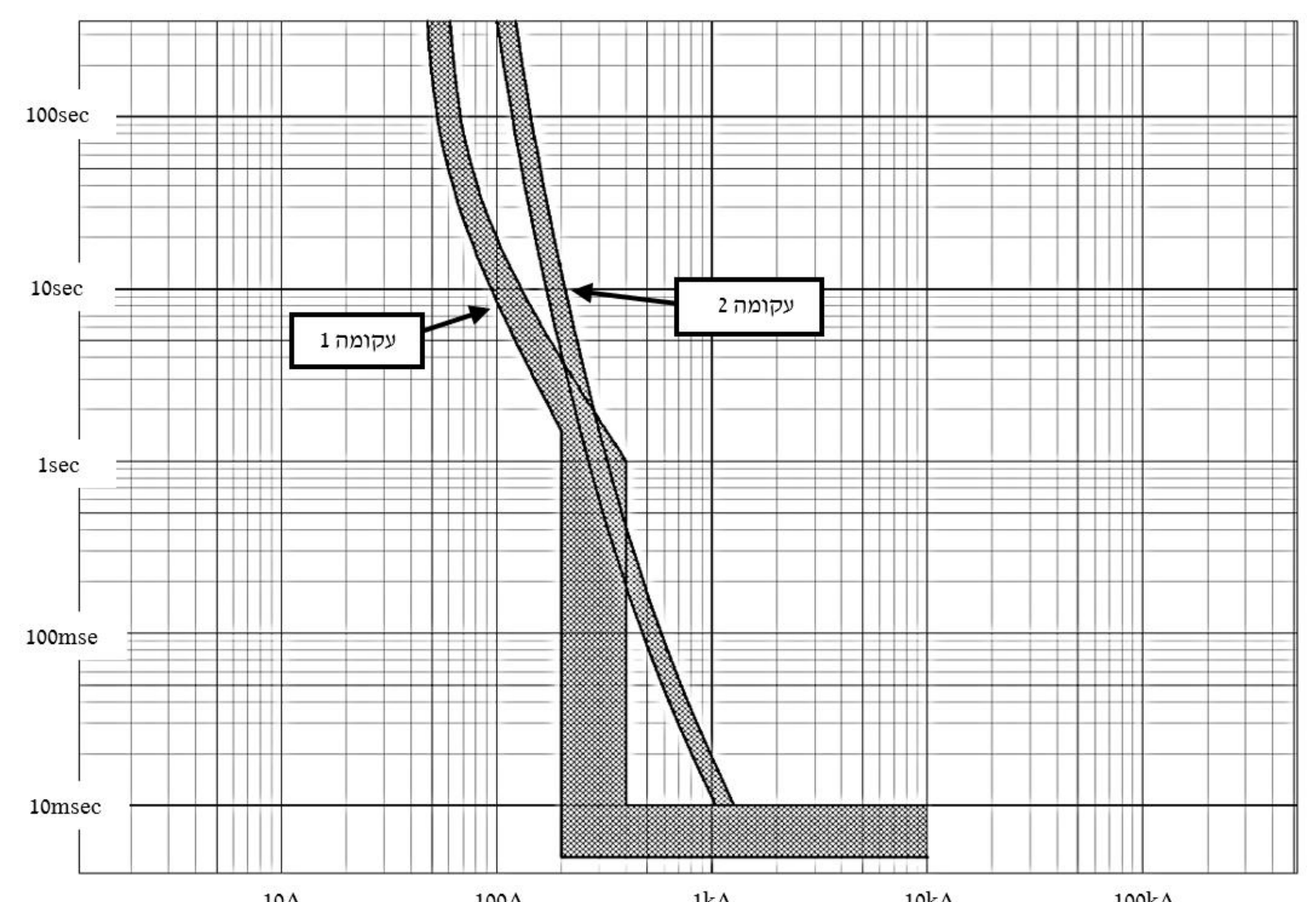

על סמך האיור המצורף, קבעו מהי כל עקומה באיור (נתיך של חח"י/ מבטח ראשי בבית הפרטי) ומהי עכבת לולאת התקלה המרבית שתהווה גבול לסלקטיביות בין התקני ההגנה.

שאלה 2

באיור לשאלה נתונה רשת תלת מופעית טבעתית. ההיגב ההשראתי של מוליכי הרשת הוא $0.1 Ω/ k m$ ומוליכי הרשת מנחושת $(ρ = \frac{1}{58} \frac{Ω \cdot m m ^{2}}{m})$ . מתח הרשת הנקוב הוא $400 V$ .

סעיף א

חשבו את ההספק בכל קטע וקטע.

סעיף ב

חשבו וקבעו את שטח החתך האחיד (מסחרי) של מוליכי הרשת, אם ידוע שמגבלת מפלי המתח המקסימלית ברשת היא $3%$ בלבד.

סעיף ג

קבע את הנקודה שבה המתח הוא המתח המזערי וחשב את ערכו.

סעיף ד

קבעו באיזו נקודה (A/B/C/D) זרם הקצר יהיה מרבי וחשבו אותו.

שאלה 3

באיור לשאלה 3 נתונה המערכת הבאה. לבניין רב קומות מגיע קו הזנה במתח גבוה. לבניין יש שנאי הספק של $1000 k V A$ , נתוני השנאי מפורטים בסרטוט המצורף. השנאי הוא בעל משנה דרגות לא בעומס $22 \pm 2 \times 2.5%/0.4 k V$ .

פס הצבירה BB1 עשוי מנחושת. מתח ההזנה הנמדד בין הפאזות בצד המתח הגבוה של השנאי הוא $22 k V$ (ללא הפעלת מתקן הצריכה).

הניחו שכל קווי החשמל בעלי התנגדות חשמלית של $0.03Ω/ k m$ והיגב השראתי של $0.12Ω/ k m$ .

$L_{0} = 10 m, L_{1} = 68 m, L_{2} = 53 m, L_{3} = 34 m$

סעיף א

לפי נתוני השאלה קבעו מהי דרגת השנאי בהתאם למתואר בשאלה כך שהמתח בצד המתח הנמוך יהיה הקרוב ביותר ל- $400 V$ בהתאם לנתוני בסרטוט.

סעיף ב

חשבו את זרם הקצר התלת מופעי המתמיד (בהתייחס לסרטוט בלבד) בנקודה A.

סעיף ג

חשבו מהו ערכו המקסימלי של זרם הקצר בלוח בו עכבת לולאת התקלה היא מרבית.

סעיף ד

בלוח 1 קיים ציוד חשמלי הניתן לשליפה. מה המרחק הנדרש בין הלוח לבין הקיר שמולו?

סעיף ה

לבניין קיימת ערכת גנרטור המזינה מעגלי חירום. בלוח החירום קיימת מערכת החלפה אוטומטית. בחדר השנאי קיים השילוט "מוליך האיפוס משמש כהארקת השיטה של הגנרטור". קבעו מהי שיטת ההגנה בפני חשמול של המתקן במשטר תקין ובמשטר גיבוי וכיצד מערכת ההחלפה האוטומטית נדרשת להיות (מספר הקטבים במערכת ההחלפה).

כל שאלות המבחן — 9 שאלות, כל אחת עם פתרון מלא

לפי סדר המבחן. לוחצים על שאלה והמבחן נפתח בה: עונים, רואים פתרון מלא ומוסבר, וממשיכים לשאלה הבאה.

הנושאים הרשמיים בבחינה 97162

לפי תוכנית הלימודים הרשמית של מה"ט (מערכות הספק ומתקני חשמל) — אלו הנושאים שהבחינה נשענת עליהם:

מערכות חשמל תלת-מופעיות · 26 ש'
מבנה עקרוני של מערכת הספק עתירת אנרגיה · 6 ש'
חישוב ותכנון רשתות חלוקה · 30 ש'
מאפייני העומס החשמלי · 6 ש'
תכנון רשתות לפי שיקולים טכנו-כלכליים * · 14 ש'
זרם-קצר ברשתות · 28 ש'
מערכת הספק במתח-גבוה * · 24 ש'
מגבלת הבידוד במערכות הספק במתח-גבוה (חלק ב' – טכניקות מתח-גבוה) · 8 ש'
ציוד מיתוג במתח-גבוה · 16 ש'
סכמות תפעוליות של מסדרי מתח-גבוה · 6 ש'
הארקות במתקני מתח-גבוה · 10 ש'
מקורות מתח-יתר ברשתות מתח-גבוה · 8 ש'
הגנות במערכות מתח-גבוה · 10 ש'
אביזרי מיתוג: מפסקים ומגענים · 10 ש'
אביזרי חלוקה: מוליכים, כבלים ומובילים · 14 ש'
אביזרי הגנה מפני זרם יתר וזרם קצר - מבטחים · 12 ש'
אביזרי התנעה למנועי השראה · 8 ש'
מתקן תאורה · 20 ש'
לוח חשמל · 16 ש'
שיפור גורם-הספק · 12 ש'
מתקן הארקה · 10 ש'
בטיחות בחשמל ושיטות הגנה בפני התחשמלות · 12 ש'
בטיחות חשמל: תפעול ותחזוקה · 4 ש'
מתקני גיבוי אספקת חשמל · 10 ש'
תכנון חשמל במבנה מגורים רב קומות · 16 ש'
מקלט ציבורי/מרחב מוגן · 4 ש'
שנאי הספק – תפעול ותחזוקה · 6 ש'
תחנת השנאה · 6 ש'
תכנון מתקן המוזן במתח גבוה · 16 ש'
חוק החשמל · 16 ש'
