מה"ט מכונות חשמל והנע — טכנאים — אביב 2024 מועד א' (97163)

הנתונים הנומינליים של מנוע DC בעירור זר הם: מתח נקוב $400V$, מהירות נקובה $1440$ סל"ד, נצילות נקובה $91\%$, הספק נקוב $22kW$, $R_a=0.2\Omega$.

בעומס מסוים, כאשר הוא מוזן במתח נקוב, המנוע צורך $48A$. הפסדי ברזל + ההפסדים המכניים של המנוע בעומס הנ"ל הם $1450W$. בתנאי עבודה אלה, חשבו:

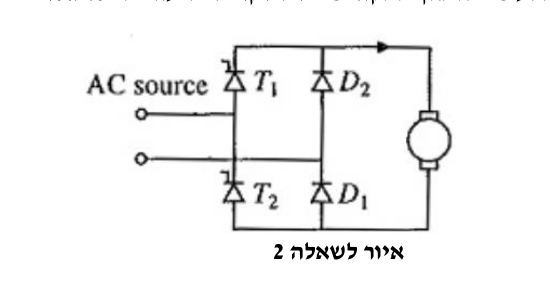

באיור לשאלה 2 מתואר מנוע DC המוזן ממקור AC ומבוקר באמצעות גשר מיישר:

[ראו איור]

גשר המיישר מורכב מ-2 טריסטורים ו-2 דיודות. הטריסטורים מופעלים בזווית הצתה של $90°$.

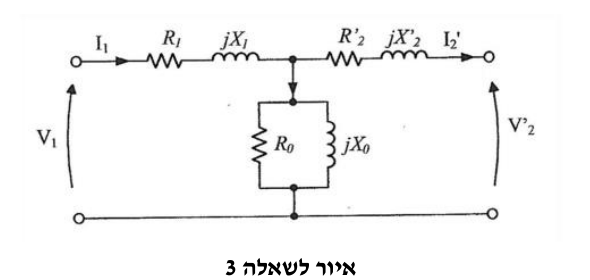

באיור לשאלה 3 מתואר מעגל התמורה של שנאי חד פאזי $460/230V$:

[ראו איור]

$R_1=1\Omega ,R_2^{\prime }=0.5\Omega ,X_1=0.5\Omega ,X_2^{\prime }=0.2\Omega ,R_0=2k\Omega ,X_0=500\Omega$. ההספק הנקוב של השנאי הוא $5kVA$.

בצידו המשני של השנאי מחובר עומס הצורך זרם $20A$ בגורם הספק $\cos \phi =0.85$ השראותי.

מתח ההזנה בראשוני הוא $460V$.
