מה"ט מכונות חשמל והנע — טכנאים — קיץ 2025 מועד ב' (97163)

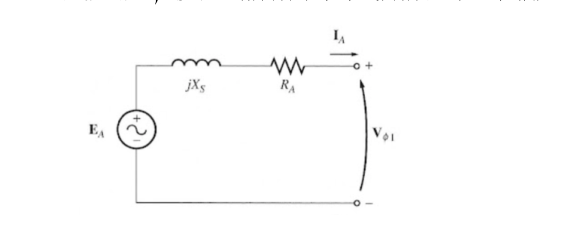

נתון גנרטור סינכרוני מחובר בכוכב. ההיגב לכל פאזה הוא $R_a=1.7\Omega$, $X_s=7\Omega$.

הגנרטור מזין עומס של $2MW$ בעל גורם הספק $\cos {\phi }_n=0.82$ מפגר, במתח $22kV$ (מתח שלוב). עבור העמסה זו, חשבו את:

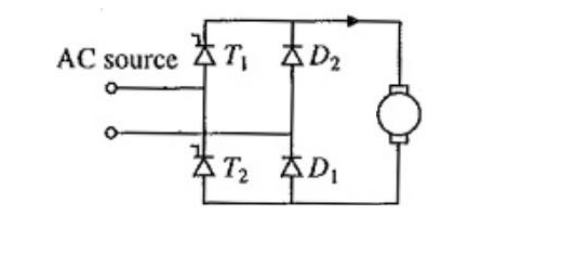

מנוע DC בעל עירור זר מוזן ממיישר חד-פאזי כפי שמתואר באיור הבא:

מתח הזנה למיישר הוא $230Vrms$, התדר $50Hz$. התנגדות העוגן של המנוע היא $R_a=0.6\Omega$. בנקודת עבודה מסוימת הספק הכניסה למנוע $1500W$, מהירותו $1000$ סל"ד, וזווית ההצתה של הטריסטורים היא $60°$.

חשבו את:

נתון מנוע לזרם ישר, בעל עירור זר, והתנגדות עוגן $R_a=0.5\Omega$.

נתונה משוואה המתארת את האופיין מומנט-מהירות של העומס: $T_{load}(n)=10+0.0025(n/10{)}^2$.

בנקודת עבודה נקובה, מתח הזנה שווה ל-$250V$, מהירות המנוע $1200$ סל"ד, ונצילותו $85\%$.

במצב עבודה נקוב,
