מה"ט מכונות חשמל והנע — קיץ 2024 מועד א' (97161)

תאריך הבחינה: לא ידוע

טופס המבחן המלא להורדה — ומפתח התשובות עם פתרון מפורט לכל שאלה, אונליין. פתחו שאלה למטה: בשאלה סגורה בוחרים תשובה, בשאלה פתוחה נפתח הפתרון המלא (כניסה מהירה וחינם).

📄 הורדת טופס המבחן (PDF) ←פתרו את המבחן הזה אונליין — עם תשובות ופתרונות ←

למגמת הנדסת חשמל — שאלון ההנדסאים. לטכנאים שאלון מקביל.

✓ פתרון מלא לכל שאלה · ✓ הסברים מלאים וחומרי לימוד · ✓ ליווי מורה AI · ✓ התחלה חינם

פתרון מפורט לכל שאלה — לא רק התשובה: הסבר שלב-אחר-שלב וניתוח הטעויות הנפוצות.

שאלות לדוגמה מהמבחן — פתרו עכשיו

בשאלה סגורה בוחרים תשובה; בשאלה פתוחה פותחים את הפתרון המלא (כניסה מהירה וחינם). אלו 3 מתוך 9 שאלות המבחן — את כולן תוכלו לפתור אונליין.

שאלה 1

הנתונים הנקובים של מנוע DC בעירור זר הם: מהירות נקובה $438.5 rad/sec$ , הספק נקוב $6200 W$ , $R_{a} = 0.5 Ω$ .

הפסדי נחושת במצב נקוב הם $100 W$ והם מהווים $2/3$ מסך הפסדים של המנוע.

סעיף א

חשבו את מתח ההזנה של המנוע במצב עבודה נקוב.

סעיף ב

חשבו את נצילות המנוע במצב עבודה נקוב.

סעיף ג

המומנט של המנוע השתנה ל- $5 Nm$ . (מתח ההזנה וזרם העירור לא השתנו – נשארו כפי שהיו במצב עבודה נקוב). חשבו את מהירות המנוע עבור המומנט הזה.

שאלה 2

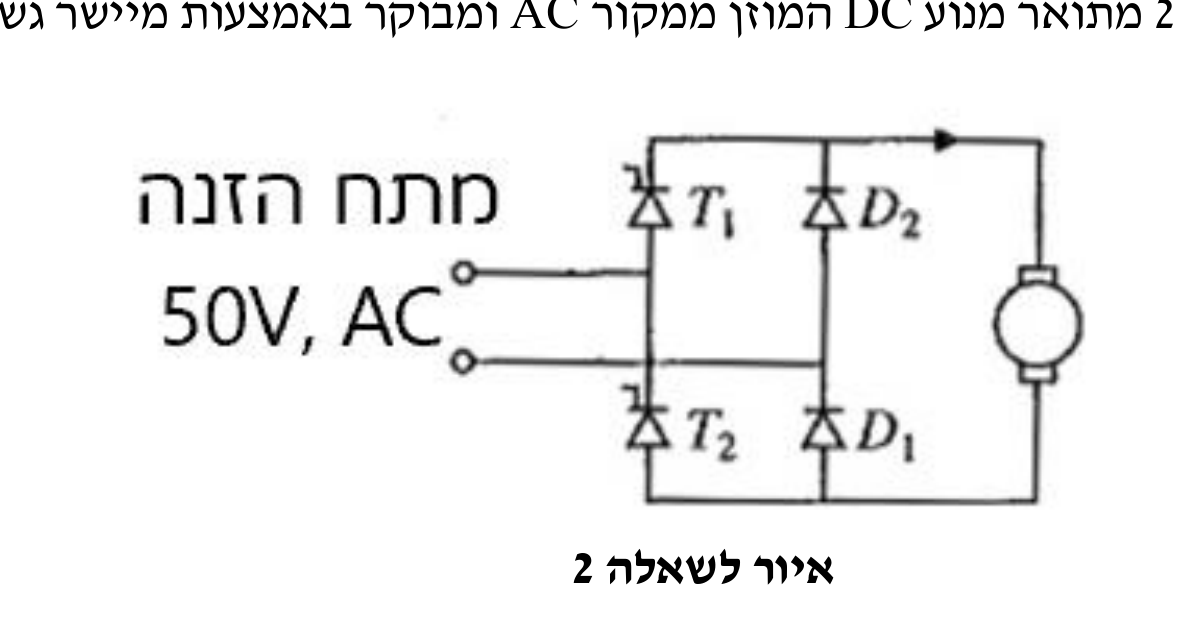

באיור לשאלה 2 מתואר מנוע DC המוזן ממקור AC ומבוקר באמצעות מיישר גשר:

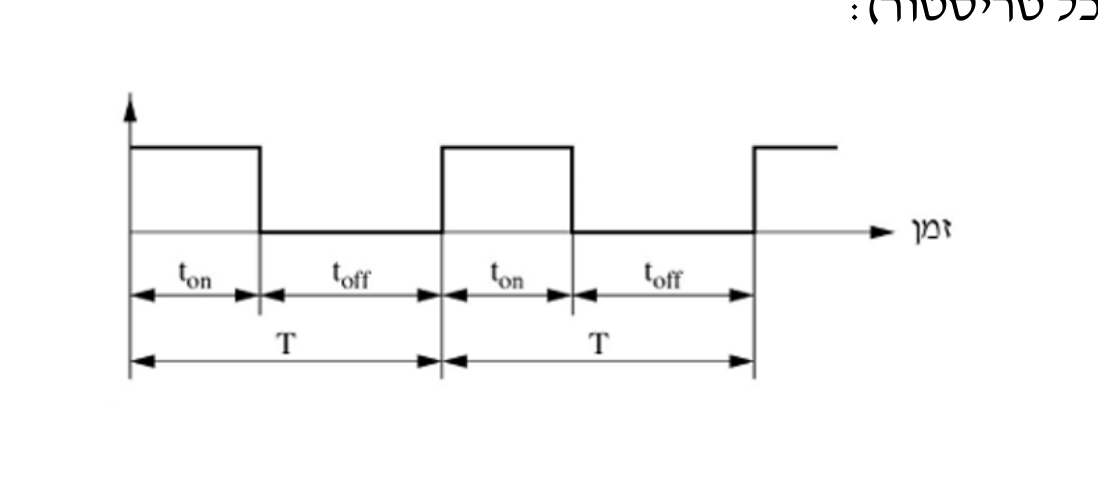

גשר המיישר מורכב מ-2 טריסטורים ו-2 דיודות. הטריסטורים $T_{1}, T_{2}$ ממותגים לפי גל בקרה הבאה (גל בקרה זה מגיע ל-gate של כל טריסטור):

$t_{o n} = 5 msec, T = 10 msec$ . מתח הזנה של מנוע $50 V$ (ערך מקסימלי), בתדר של $50 Hz$ . (ניתן להניח שהמנוע מתנהג כמו סליל גדול).

סעיף א

חשבו את ערך ה-RMS של מתח המנוע.

סעיף ב

סרטטו את גל המתח על פני המנוע עבור מחזור שלם של מתח הזנה.

שאלה 3

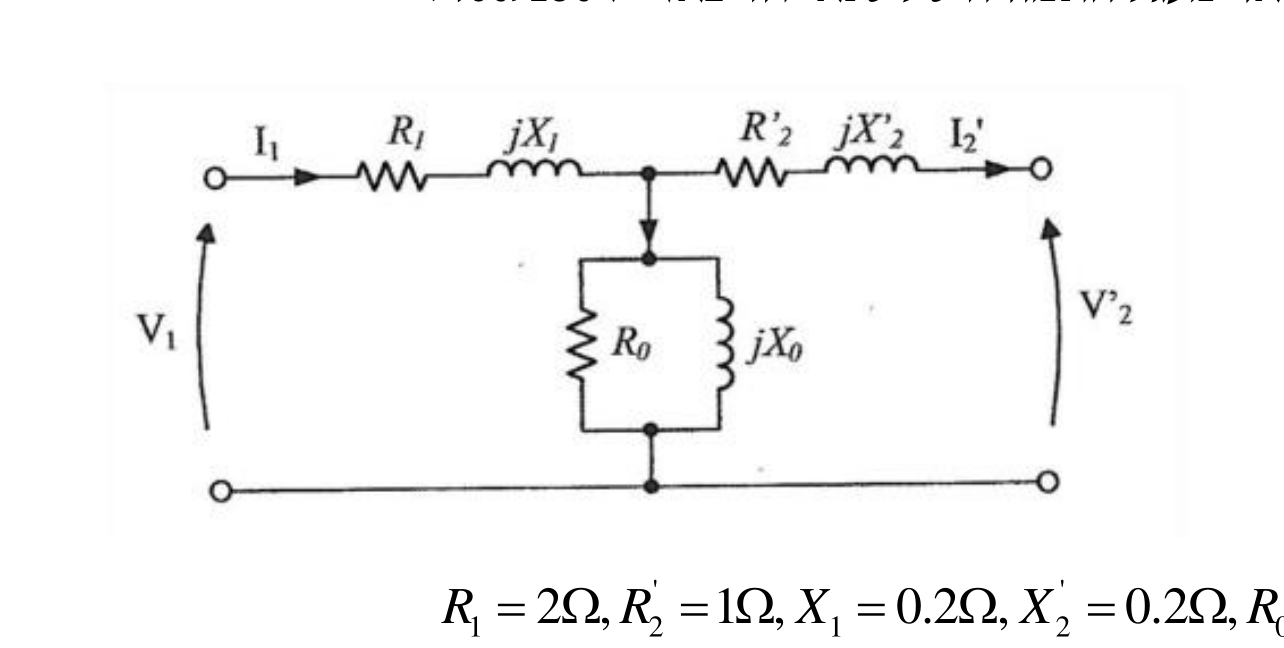

באיור לשאלה 3 מתואר מעגל התמורה של שנאי חד פאזי $460/230 V$ :

$R_{1} = 2 Ω, R_{2}^{'} = 1 Ω, X_{1} = 0.2 Ω, X_{2}^{'} = 0.2 Ω, R_{0} = 1 k Ω, X_{0} = 5 k Ω$

בצידו המשני של השנאי מחובר עומס הצורך $10 A$ בגורם הספק $cos φ = 0.85$ מפגר. מתח ההזנה בראשוני הוא $460 V$ . עבור עומס זה, חשבו את:

סעיף א

הזרם בצד הראשוני של השנאי.

סעיף ב

מתח המוצא של השנאי עבור העומס הזה.

סעיף ג

הפסדי נחושת של השנאי.

כל שאלות המבחן — 9 שאלות, כל אחת עם פתרון מלא

לפי סדר המבחן. לוחצים על שאלה והמבחן נפתח בה: עונים, רואים פתרון מלא ומוסבר, וממשיכים לשאלה הבאה.

הנושאים הרשמיים בבחינה 97161

לפי תוכנית הלימודים הרשמית של מה"ט (מכונות חשמל והינע) — אלו הנושאים שהבחינה נשענת עליהם:

מבוא להמרת אנרגיה אלקטרומכנית · 6 ש'
אלקטרומגנט · 4 ש'
סליל בעל ליבה פרומגנטית הפועל בזרם-חילופים · 6 ש'
שנאי הספק · 24 ש'
מבוא למכונות חשמל סובבות רב-מופעיות · 12 ש'
מכונות השראה (אסינכרונית) · 24 ש'
מכונה סינכרונית · 24 ש'
מכונה לזרם-ישר · 14 ש'
התנעת מנועים חשמליים · 14 ש'
מבוא להינע חשמלי · 3 ש'
בחירת ההספק הנומינלי של מנוע חשמלי · 5 ש'
משוואות התנועה · 4 ש'
אופיינים מכניים של מנועי חשמל · 6 ש'
בלימת מנועים חשמליים · 6 ש'
ויסות מהירות סיבוב של מנועים חשמליים · 24 ש'

המקור: תוכנית הלימודים הרשמית של מה"ט (משרד העבודה).
