מה"ט מכונות חשמל והנע — אביב 2025 מועד א' (97161)

תאריך הבחינה: לא ידוע

טופס המבחן המלא להורדה — ומפתח התשובות עם פתרון מפורט לכל שאלה, אונליין. פתחו שאלה למטה: בשאלה סגורה בוחרים תשובה, בשאלה פתוחה נפתח הפתרון המלא (כניסה מהירה וחינם).

📄 הורדת טופס המבחן (PDF) ←פתרו את המבחן הזה אונליין — עם תשובות ופתרונות ←

למגמת הנדסת חשמל — שאלון ההנדסאים. לטכנאים שאלון מקביל.

✓ פתרון מלא לכל שאלה · ✓ הסברים מלאים וחומרי לימוד · ✓ ליווי מורה AI · ✓ התחלה חינם

פתרון מפורט לכל שאלה — לא רק התשובה: הסבר שלב-אחר-שלב וניתוח הטעויות הנפוצות.

שאלות לדוגמה מהמבחן — פתרו עכשיו

בשאלה סגורה בוחרים תשובה; בשאלה פתוחה פותחים את הפתרון המלא (כניסה מהירה וחינם). אלו 3 מתוך 8 שאלות המבחן — את כולן תוכלו לפתור אונליין.

שאלה 1

נתון גנרטור סינכרוני מחובר במשולש, מתח נקוב $400 V$ .

$R_{a} = 0.05Ω, X_{s} = 0.1Ω$

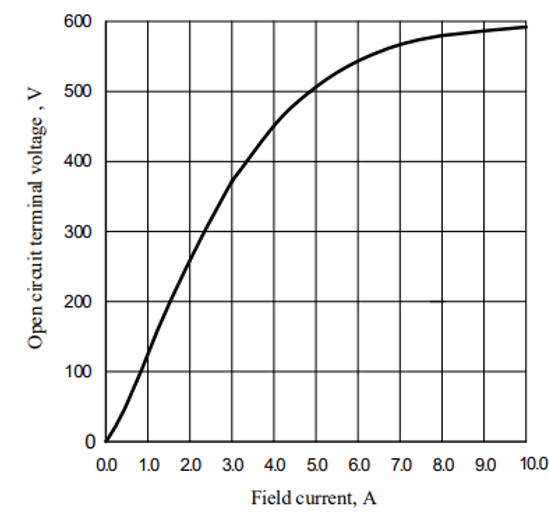

באיור מתואר אופיין המגנוט של הגנרטור:

$איור לשאלה 1 — אופיין המגנוט של הגנרטור: מתח ההדקים בריקם (ציר אנכי, $\text{V}$) כפונקציה של זרם העירור (ציר אופקי, $\text{A}$)$

סעיף א

מצאו את זרם העירור לקבלת מתח $250 V$ בעבודת הגנרטור ללא עומס.

סעיף ב

הגנרטור מספק זרם קו לצרכנים בגודל של $800 A$ בגורם הספק $0.8$ מפגר.

חישבו את זרם העירור הדרוש לשמירה על מתח נקוב של $400 V$ במקרה זה.

סעיף ג

חישבו את ההפסדים הקבועים של הגנרטור בעומס הנתון בסעיף ב' אם ידוע שנצילות הגנרטור במצב עבודה זה היא $90%$ .

שאלה 2

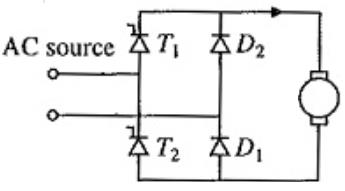

באיור מתואר מנוע $DC$ המוזן ממקור $AC$ ומבוקר באמצעות מיישר גשר:

$איור לשאלה 2 — מיישר גשר חד־פאזי המוזן ממקור $\text{AC}$ ומזין מנוע $\text{DC}$; בענף השמאלי הטריסטורים $T_1$ (למעלה) ו־$T_2$ (למטה), בענף הימני הדיודות $D_2$ (למעלה) ו־$D_1$ (למטה)$

גשר המיישר מורכב מ־2 טריסטורים ומ־2 דיודות. הטריסטורים מופעלים בזווית הצתה של $30°$ .

סעיף א

סרטטו את גל המתח על פני המנוע עבור מחזור שלם של מתח הזנה.

סעיף ב

הסבירו את עקרון הפעולה של המערכת.

סעיף ג

בשל תקלה, הטריסטורים $T_{1}$ ו־ $T_{2}$ נמצאים כל הזמן במצב $ON$ . סרטטו את גל המתח המתקבל על פני המנוע עבור מחזור שלם של מתח ההזנה.

שאלה 3

נתון מנוע לזרם ישר (בעל עירור זר) עם $R_{a} = 1Ω$ .

מומנט ההתנעה $T_{S T}$ הנדרש מהמנוע הוא $10 Nm$ .

נתונה משוואה המתארת את האופיין מומנט–מהירות של העומס:

$T_{L D} = T_{S T} + k \cdot n_{L}$

ניתן להזניח את איבודי המומנט בריקם.

בנקודת העבודה מתח הזנה שווה ל־ $350 V$ , הספק המנוע הוא $6 kW$ במהירות של $700$ סל"ד ובנצילות של $90%$ .

סעיף א

חישבו את ערכו של המקדם $k$ .

סעיף ב

חישבו את זרם העוגן בנקודת עבודה זו.

סעיף ג

כתוצאה משינוי מתח הזנה למנוע, מהירות המנוע השתנתה ל־ $600$ סל"ד. חישבו את הכא"מ ואת המומנט שמפתח המנוע במצב עבודה זה.

כל שאלות המבחן — 8 שאלות, כל אחת עם פתרון מלא

לפי סדר המבחן. לוחצים על שאלה והמבחן נפתח בה: עונים, רואים פתרון מלא ומוסבר, וממשיכים לשאלה הבאה.

הנושאים הרשמיים בבחינה 97161

לפי תוכנית הלימודים הרשמית של מה"ט (מכונות חשמל והינע) — אלו הנושאים שהבחינה נשענת עליהם:

מבוא להמרת אנרגיה אלקטרומכנית · 6 ש'
אלקטרומגנט · 4 ש'
סליל בעל ליבה פרומגנטית הפועל בזרם-חילופים · 6 ש'
שנאי הספק · 24 ש'
מבוא למכונות חשמל סובבות רב-מופעיות · 12 ש'
מכונות השראה (אסינכרונית) · 24 ש'
מכונה סינכרונית · 24 ש'
מכונה לזרם-ישר · 14 ש'
התנעת מנועים חשמליים · 14 ש'
מבוא להינע חשמלי · 3 ש'
בחירת ההספק הנומינלי של מנוע חשמלי · 5 ש'
משוואות התנועה · 4 ש'
אופיינים מכניים של מנועי חשמל · 6 ש'
בלימת מנועים חשמליים · 6 ש'
ויסות מהירות סיבוב של מנועים חשמליים · 24 ש'
