מה"ט מכונות חשמל והנע — אביב 2025 מועד ב' (97161)

תאריך הבחינה: לא ידוע

טופס המבחן המלא להורדה — ומפתח התשובות עם פתרון מפורט לכל שאלה, אונליין. פתחו שאלה למטה: בשאלה סגורה בוחרים תשובה, בשאלה פתוחה נפתח הפתרון המלא (כניסה מהירה וחינם).

📄 הורדת טופס המבחן (PDF) ←פתרו את המבחן הזה אונליין — עם תשובות ופתרונות ←

למגמת הנדסת חשמל — שאלון ההנדסאים. לטכנאים שאלון מקביל.

✓ פתרון מלא לכל שאלה · ✓ הסברים מלאים וחומרי לימוד · ✓ ליווי מורה AI · ✓ התחלה חינם

פתרון מפורט לכל שאלה — לא רק התשובה: הסבר שלב-אחר-שלב וניתוח הטעויות הנפוצות.

שאלות לדוגמה מהמבחן — פתרו עכשיו

בשאלה סגורה בוחרים תשובה; בשאלה פתוחה פותחים את הפתרון המלא (כניסה מהירה וחינם). אלו 3 מתוך 8 שאלות המבחן — את כולן תוכלו לפתור אונליין.

שאלה 1

מנוע השראה מניע מסוע. התמסורת בין המנוע למסוע בעלת מקדם: $T R = 0.015$ .

קוטר הגלגלת של המסוע הוא $30$ ס"מ, ומהירות הסיבוב הנקובה של הגלגלות היא $36$ סל"ד.

סעיף א

חשב את המומנט ומהירות המנוע כאשר הוא מפעיל את המסוע במשקל $30$ ק"ג במהירות הנקובה.

סעיף ב

הסבר כיצד הגדלת ההתנגדות של הרוטור במנוע השראה משפיעה על התנהגות המנוע בזמן ההתנעה ובמהלך פעולתו הרגילה.

שאלה 2

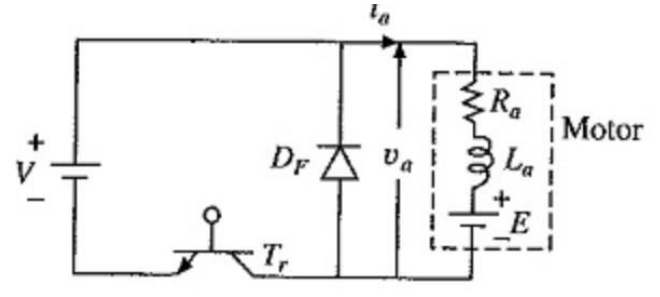

מנוע $DC$ בעירור זר מוזן ממעגל $Chopper$ הבא:

נתוני המעגל:

$V = 100 V, R_{a} = 0.5Ω, D (Duty Cycle) = 0.6, E = 50 V$

סעיף א

הסבר את עקרון הפעולה של המעגל.

סעיף ב

חשב את הזרם הנכנס למנוע $I_{a}$ .

סעיף ג

חשב את נצילות המנוע, כאשר ידוע שהפסדי הליבה וההפסדים המכניים שווים ל־ $100 W$ .

שאלה 3

נתון שנאי חד־פאזי בעל הספק נקוב של $10 kVA$ , עם יחס מתח $480/240 V$ .

העכבה הכוללת של השנאי, כפי שהיא משוקפת לצד הראשוני, היא:

$Z_{e q} = (0.5 + j 1.2) Ω$

בצד המשני של השנאי מחובר עומס התנגדותי טהור הצורך זרם של $16.67 A$ .

סעיף א

חשב את המתח בצד המשני של השנאי עבור עומס זה.

סעיף ב

הסבר מהי הסכנה הטמונה בהתחממות השנאי.

סעיף ג

הסבר מדוע שנאי אינו יכול לפעול עם זרם ישר, ומהן ההשלכות של חיבורו למקור מתח $DC$ .

כל שאלות המבחן — 8 שאלות, כל אחת עם פתרון מלא

לפי סדר המבחן. לוחצים על שאלה והמבחן נפתח בה: עונים, רואים פתרון מלא ומוסבר, וממשיכים לשאלה הבאה.

הנושאים הרשמיים בבחינה 97161

לפי תוכנית הלימודים הרשמית של מה"ט (מכונות חשמל והינע) — אלו הנושאים שהבחינה נשענת עליהם:

מבוא להמרת אנרגיה אלקטרומכנית · 6 ש'
אלקטרומגנט · 4 ש'
סליל בעל ליבה פרומגנטית הפועל בזרם-חילופים · 6 ש'
שנאי הספק · 24 ש'
מבוא למכונות חשמל סובבות רב-מופעיות · 12 ש'
מכונות השראה (אסינכרונית) · 24 ש'
מכונה סינכרונית · 24 ש'
מכונה לזרם-ישר · 14 ש'
התנעת מנועים חשמליים · 14 ש'
מבוא להינע חשמלי · 3 ש'
בחירת ההספק הנומינלי של מנוע חשמלי · 5 ש'
משוואות התנועה · 4 ש'
אופיינים מכניים של מנועי חשמל · 6 ש'
בלימת מנועים חשמליים · 6 ש'
ויסות מהירות סיבוב של מנועים חשמליים · 24 ש'

המקור: תוכנית הלימודים הרשמית של מה"ט (משרד העבודה).
