שאלה 1

נתון גנרטור DC בעל עירור זר. נתונים נקובים של הגנרטור:

$U_{n} = 240 V, I_{n} = 50 A, R a = 0.15Ω, n_{n} = 1500 r p m$

הפסדי מכניים נקובים 600W, הפסדי ברזל נקובים 900W.

סעיף א

חשבו את נצילות הגנרטור במצב עבודה נקוב.

סעיף ב

חשבו את הכא"מ במצב עבודה נקוב.

סעיף ג

הכא"מ נשאר נקוב אבל זרם העומס השתנה ל- 20A. חשבו את מתח המוצא של הגנרטור במצב זה.

סעיף ד

הסבירו איך ניתן להתגבר על הנטייה לירידת המתח במוצא הגנרטור כתוצאה מהגדלת העומס, כך שמתח היציאה לא ירד.

שאלה 2

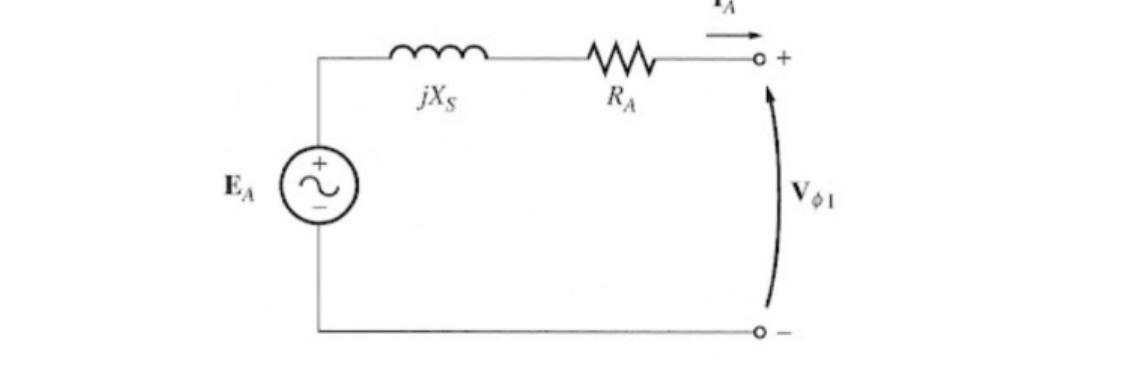

נתון גנרטור סינכרוני בעל סטטור מחובר בכוכב. הנתונים הנקובים של הגנרטור:

הספק $10 M V A$ , מתח שלוב $13.8 kV$ , $R_{A} = 0.3Ω$ , $X_{s} = 6.5Ω$ , הפסדים מכניים $70 k W$ , הפסדי ליבה $40 k W$ .

במתח נקוב, הגנרטור מספק עומס של $7.5 M W$ עם גורם הספק 0.8 מפגר. עבור נקודת עבודה זאת:

סעיף א

חשבו את הכא"מ הפאזי של הגנרטור.

סעיף ב

חשבו את נצילות הגנרטור.

סעיף ג

ציירו דיאגרמה פאזורית של הגנרטור.

שאלה 3

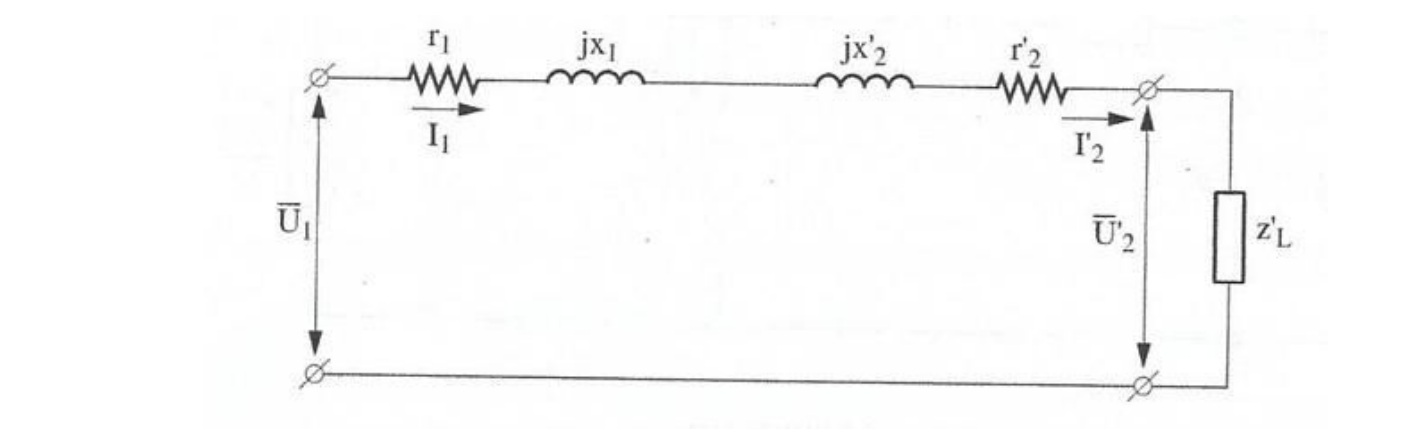

באיור מתואר מעגל תמורה של שנאי חד מופעי. ניתן להזניח את ענף המגנוט.

הנתונים הנקובים של השנאי הם: $S n = 6 k V A, 230/115 V$ .

פרמטרי מעגל התמורה הם: $r_{1} = 0.3Ω, x_{1} = 1.7Ω, r_{2}^{'} = 0.2Ω, x_{2}^{'} = 1.2Ω$ .

השנאי מוזן במתח נקוב ומועמס בזרם שווה לזרם הנקוב של השנאי ( $I_{2} = I_{2 n}$ ).

גורם ההספק בעומס נע בין 0.85 מפגר לבין 1.

סעיף א

חשבו את המתח על פני העומס עבור כל אחד משני גורמי ההספק.

סעיף ב

חשבו את נצילות השנאי בכל אחד משני מצבי הקיצון לעיל (שני גורמי ההספק). (אפשר להניח שגורם ההספק זהה בשתי צידי השנאי).

סעיף ג

שרטטו דיאגרמה וקטורית של קבוצת חיבורים- כוכב/משולש 5.
