מה"ט מכונות חשמל והנע — אביב 2026 מועד א' (97161)

תאריך הבחינה: לא ידוע

טופס המבחן המלא להורדה — ומפתח התשובות עם פתרון מפורט לכל שאלה, אונליין. פתחו שאלה למטה: בשאלה סגורה בוחרים תשובה, בשאלה פתוחה נפתח הפתרון המלא (כניסה מהירה וחינם).

📄 הורדת טופס המבחן (PDF) ←פתרו את המבחן הזה אונליין — עם תשובות ופתרונות ←

למגמת הנדסת חשמל — שאלון ההנדסאים. לטכנאים שאלון מקביל.

✓ פתרון מלא לכל שאלה · ✓ הסברים מלאים וחומרי לימוד · ✓ ליווי מורה AI · ✓ התחלה חינם

פתרון מפורט לכל שאלה — לא רק התשובה: הסבר שלב-אחר-שלב וניתוח הטעויות הנפוצות.

שאלות לדוגמה מהמבחן — פתרו עכשיו

בשאלה סגורה בוחרים תשובה; בשאלה פתוחה פותחים את הפתרון המלא (כניסה מהירה וחינם). אלו 3 מתוך 8 שאלות המבחן — את כולן תוכלו לפתור אונליין.

שאלה 1

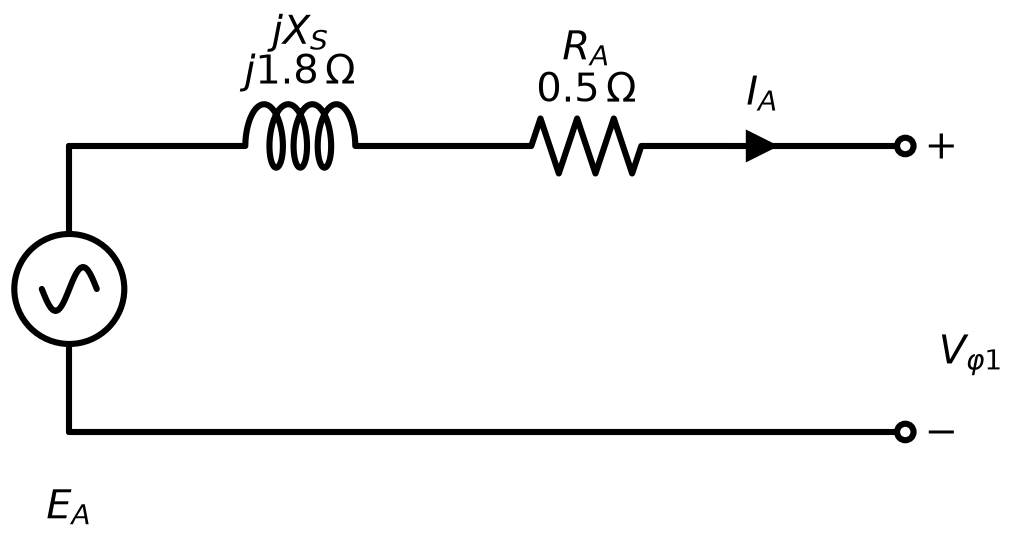

נתון גנרטור סינכרוני המחובר בכוכב.

מתח נקוב $11 kV$ (מתח קו).

הספק נקוב $1000 kVA$ .

מקדם ההספק של העומס הנקוב $0.8$ .

$R_{a} = 0.5Ω, X_{s} = 1.8Ω$ (לכל פאזה).

הפסדים מכניים נקובים $15 kW$ .

עבור מצב עבודה נקוב, חשבו את:

סעיף א

זרם הגנרטור.

סעיף ב

הכא"מ הפאזי של הגנרטור.

סעיף ג

נצילות הגנרטור.

שאלה 2

מנוע השראה תלת פאזי, חיבור משולש בעל 6 קטבים (3 זוגות קטבים), מוזן מווסת מהירות.

בהתחלה, הממיר מספק מתח למנוע של $400 V$ בתדר של $50 Hz$ וגורם החליקה הוא $0.02$ .

לאחר מכן הממיר מוריד את התדר ל־ $25 Hz$ .

גורם החליקה בתדר החדש הוא $0.04$ , הממיר שומר על יחס מתח/תדר קבוע.

סעיף א

חשבו את מהירות המנוע כאשר הממיר מזין את המנוע בתדר של $25 Hz$ .

סעיף ב

חשבו את המתח המוצא של הממיר בתדר $25 Hz$ .

סעיף ג

חשבו את תדר הרוטור עבור מתח המוצא ב־ $50 Hz$ ו־ $25 Hz$ .

סעיף ד

הסבירו את עקרון פעולה והמבנה העיקרוני של ווסת מהירות (איזה מרכיבים עיקריים יש לו). פרטו את אופן הפיכת זרם החילופין לישר ואופן ההפיכה מזרם ישר לחילופין.

שאלה 3

נתון מנוע לזרם ישר בעל עירור מקבילי.

נתונים נקובים של המנוע:

$R_{a} = 0.25Ω, R_{f} = 110Ω$

זרם שצורך המנוע $75 A$

מפל מתח על המברשות $2 V$

מתח הזנה $220 V$

מהירות $1200$ סל"ד

הפסדים מכניים $600 W$ .

במצב עבודה נקוב, חשבו את:

סעיף א

הכא"מ של המנוע.

סעיף ב

המומנט האלקטרומגנטי.

סעיף ג

נצילות (ניתן להזניח את הפסדי ברזל).

כל שאלות המבחן — 8 שאלות, כל אחת עם פתרון מלא

לפי סדר המבחן. לוחצים על שאלה והמבחן נפתח בה: עונים, רואים פתרון מלא ומוסבר, וממשיכים לשאלה הבאה.

הנושאים הרשמיים בבחינה 97161

לפי תוכנית הלימודים הרשמית של מה"ט (מכונות חשמל והינע) — אלו הנושאים שהבחינה נשענת עליהם:

מבוא להמרת אנרגיה אלקטרומכנית · 6 ש'
אלקטרומגנט · 4 ש'
סליל בעל ליבה פרומגנטית הפועל בזרם-חילופים · 6 ש'
שנאי הספק · 24 ש'
מבוא למכונות חשמל סובבות רב-מופעיות · 12 ש'
מכונות השראה (אסינכרונית) · 24 ש'
מכונה סינכרונית · 24 ש'
מכונה לזרם-ישר · 14 ש'
התנעת מנועים חשמליים · 14 ש'
מבוא להינע חשמלי · 3 ש'
בחירת ההספק הנומינלי של מנוע חשמלי · 5 ש'
משוואות התנועה · 4 ש'
אופיינים מכניים של מנועי חשמל · 6 ש'
בלימת מנועים חשמליים · 6 ש'
ויסות מהירות סיבוב של מנועים חשמליים · 24 ש'
