מה"ט מכונות חשמל והנע — קיץ 2026 מועד א' (97161)

תאריך הבחינה: 5.7.2026

טופס המבחן המלא להורדה — ומפתח התשובות עם פתרון מפורט לכל שאלה, אונליין. פתחו שאלה למטה: בשאלה סגורה בוחרים תשובה, בשאלה פתוחה נפתח הפתרון המלא (כניסה מהירה וחינם).

📄 הורדת טופס המבחן (PDF) ←פתרו את המבחן הזה אונליין — עם תשובות ופתרונות ←

למגמת הנדסת חשמל — שאלון ההנדסאים. לטכנאים שאלון מקביל.

✓ פתרון מלא לכל שאלה · ✓ הסברים מלאים וחומרי לימוד · ✓ ליווי מורה AI · ✓ התחלה חינם

פתרון מפורט לכל שאלה — לא רק התשובה: הסבר שלב-אחר-שלב וניתוח הטעויות הנפוצות.

שאלות לדוגמה מהמבחן — פתרו עכשיו

בשאלה סגורה בוחרים תשובה; בשאלה פתוחה פותחים את הפתרון המלא (כניסה מהירה וחינם). אלו 3 מתוך 8 שאלות המבחן — את כולן תוכלו לפתור אונליין.

שאלה 1

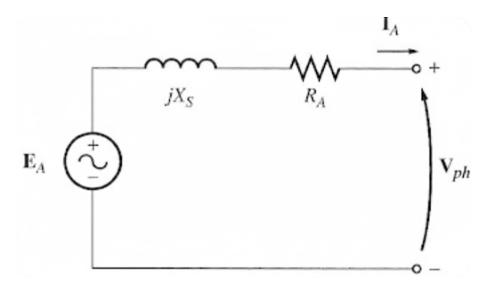

נתון גנרטור סינכרוני מחובר בכוכב, מתח נקוב $13.8 kV$ (מתח קו), הספק נקוב $50 MVA$ . מקדם הספק של העומס הנקוב הוא $0.8$ מפגר. $R_{a} = 0.076Ω$ , $X_{s} = 4.57Ω$ (לכל פאזה).

איור לשאלה 1

סעיף א

חשבו את כא"מ פאזי של הגנרטור וזוית ההעמסה $δ$ במצב עבודה נקוב.

סעיף ב

כתוצאה מהגדלת זרם העירור, הכא"מ של הגנרטור גדל ב- $20%$ אך הזרם שצורך העומס נשאר נקוב וגם מקדם הספק של העומס נשאר $0.8$ מפגר (העומס הוא דינמי מסוג זרם קבוע).

חשבו את מתח היציאה הפאזי (מתח על העומס) של הגנרטור במצב עבודה זה.

סעיף ג

הסבירו מה זה עירור יתר של גנרטור סינכרוני ומה ההשפעה שלו על רשת החשמל (תניחו בסעיף זה שהגנרטור מחובר לרשת החשמל הארצית).

שאלה 2

זאת שאלה שמורכבת מ-4 שאלות אמריקאיות. יש לבחור את התשובה הנכונה לכל סעיף ולרשום אותה במחברת הבחינה (לא בשאלון).

סעיף א

מדוע ווסתי מהירות (VFD) שומרים על יחס קבוע בין המתח לתדר בטווח העבודה הנומינלי?

סעיף ב

כיצד משפיע שימוש בווסת מהירות (VFD) על זרם ההתנעה של המנוע לעומת התנעה ישירה?

סעיף ג

מנוע השראה בעל רוטור כלוב פועל בעומס נקוב. אם נחליף את הרוטור ברוטור בעל התנגדות גבוהה פי $2$ , אך נשמור על יתר נתוני המכונה וההזנה זהים:

סעיף ד

מנוע השראה פועל באמצעות ווסת מהירות (VFD) המוריד את התדר ל- $25 Hz$ (חצי מהתדר הנקוב) תוך שמירה על יחס $V / f$ קבוע . מה יקרה למומנט המקסימלי של המנוע במצב זה

שאלה 3

נתון מנוע לזרם ישר בעל עירור מקבילי, $R_{a} = 0.25Ω$ , $R_{f} = 125Ω$ . המנוע מוזן במתח $250 V$ (גם במצב עבודה בריקם וגם במצב עבודה נקוב).

כאשר המנוע עובד בריקם הוא צורך זרם של $5 A$ ומסתובב במהירות של $1200$ סל"ד. בעומס נקוב, המנוע צורך $52 A$ . ניתן להניח שזרם העירור לא משתנה כתלות בעומס.

חשבו את:

סעיף א

כא"מ של המנוע בריקם ובעומס נקוב.

סעיף ב

מהירות המנוע בעומס נקוב.

סעיף ג

מומנט האלקטרו-מגנטי $T_{e m}$ שמיצר המנוע בעומס נקוב.

הנושאים הרשמיים בבחינה 97161

לפי תוכנית הלימודים הרשמית של מה"ט (מכונות חשמל והינע) — אלו הנושאים שהבחינה נשענת עליהם:

מבוא להמרת אנרגיה אלקטרומכנית · 6 ש'
אלקטרומגנט · 4 ש'
סליל בעל ליבה פרומגנטית הפועל בזרם-חילופים · 6 ש'
שנאי הספק · 24 ש'
מבוא למכונות חשמל סובבות רב-מופעיות · 12 ש'
מכונות השראה (אסינכרונית) · 24 ש'
מכונה סינכרונית · 24 ש'
מכונה לזרם-ישר · 14 ש'
התנעת מנועים חשמליים · 14 ש'
מבוא להינע חשמלי · 3 ש'
בחירת ההספק הנומינלי של מנוע חשמלי · 5 ש'
משוואות התנועה · 4 ש'
אופיינים מכניים של מנועי חשמל · 6 ש'
בלימת מנועים חשמליים · 6 ש'
ויסות מהירות סיבוב של מנועים חשמליים · 24 ש'
