מה"ט תורת החשמל — אביב 2022 מועד ב' (97160)

תאריך הבחינה: לא ידוע

טופס המבחן המלא להורדה — ומפתח התשובות עם פתרון מפורט לכל שאלה, אונליין. פתחו שאלה למטה: בשאלה סגורה בוחרים תשובה, בשאלה פתוחה נפתח הפתרון המלא (כניסה מהירה וחינם).

📄 הורדת טופס המבחן (PDF) ←פתרו את המבחן הזה אונליין — עם תשובות ופתרונות ←

למגמת הנדסת חשמל — מקצוע תורת החשמל.

✓ פתרון מלא לכל שאלה · ✓ הסברים מלאים וחומרי לימוד · ✓ ליווי מורה AI · ✓ התחלה חינם

פתרון מפורט לכל שאלה — לא רק התשובה: הסבר שלב-אחר-שלב וניתוח הטעויות הנפוצות.

שאלות לדוגמה מהמבחן — פתרו עכשיו

בשאלה סגורה בוחרים תשובה; בשאלה פתוחה פותחים את הפתרון המלא (כניסה מהירה וחינם). אלו 3 מתוך 8 שאלות המבחן — את כולן תוכלו לפתור אונליין.

שאלה 1

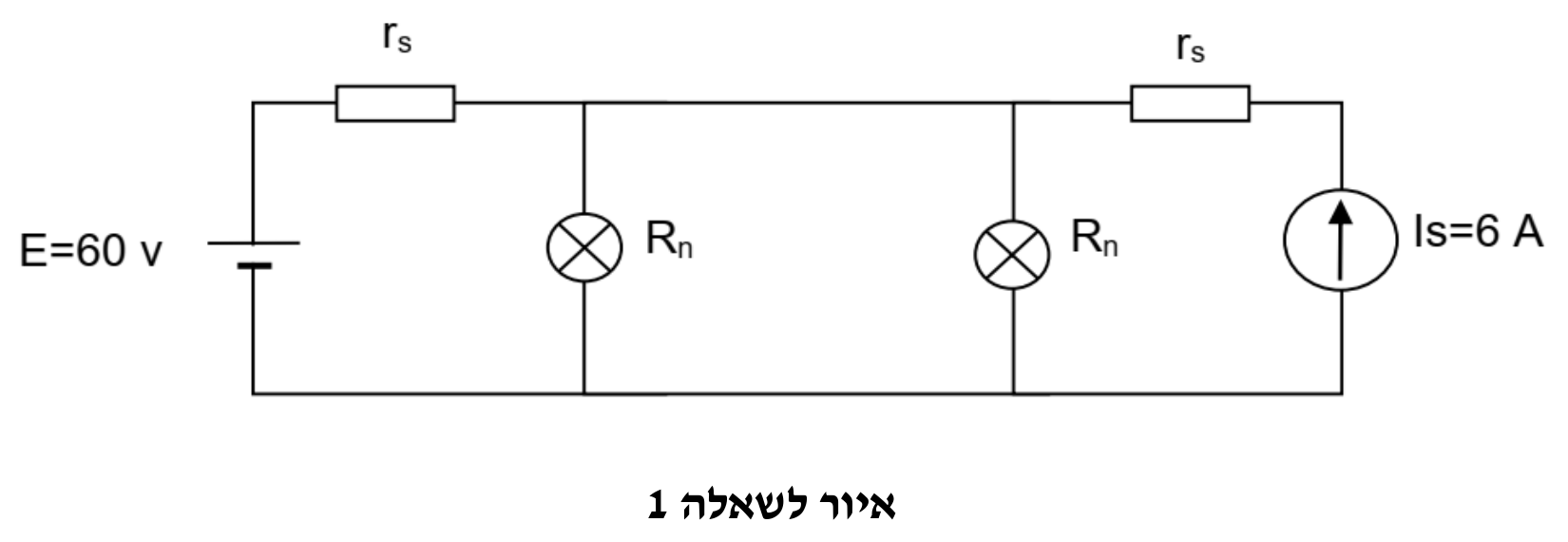

במעגל שבאיור לשאלה 1 מחוברות שתי נורות להט זהות ( $R_{n}$ ) בעלות ערכים נקובים של $40 V /160 W$ . הערכים הנקובים נמדדו בטמפרטורה של $2 0^{\circ} C$ . מקדם הטמפרטורה של הנורות $α = 0.005 \frac{1}{^{\circ} C}$ . מוליכי החשמל אינם אידאליים והם מיוצגים באמצעות ההתנגדות $r_{s}$ . אורך המוליך $r_{s}$ הוא $200 m$ , שטח חתכו $1 m m^{2}$ וההתנגדות הסגולית היא $0.02 \frac{Ω \cdot m m ^{2}}{m}$ .

סעיף א

חשבו את ההספק המתפתח במקור המתח. האם הוא צרכן אנרגיה או ספק אנרגיה? נמקו את תשובתכם.

סעיף ב

מהו המתח בין ההדקים של מקור הזרם וכמה הספק הוא מספק למעגל?

סעיף ג

כמה הספק צורכות הנורות החשמליות, כל אחת בנפרד ושתיהן יחד?

סעיף ד

מהו שיעור נצילות המעגל (איזה חלק מההספק שמספקים המקורות מגיע לנורות)?

סעיף ה

הנורות מתחממות ל- $22 0^{\circ} C$ . חשבו את הזרם שעובר בכל נורה, האם מקור המתח מספק אנרגיה חשמלית למעגל במצב זה? תשובה ללא נימוק תידחה.

שאלה 2

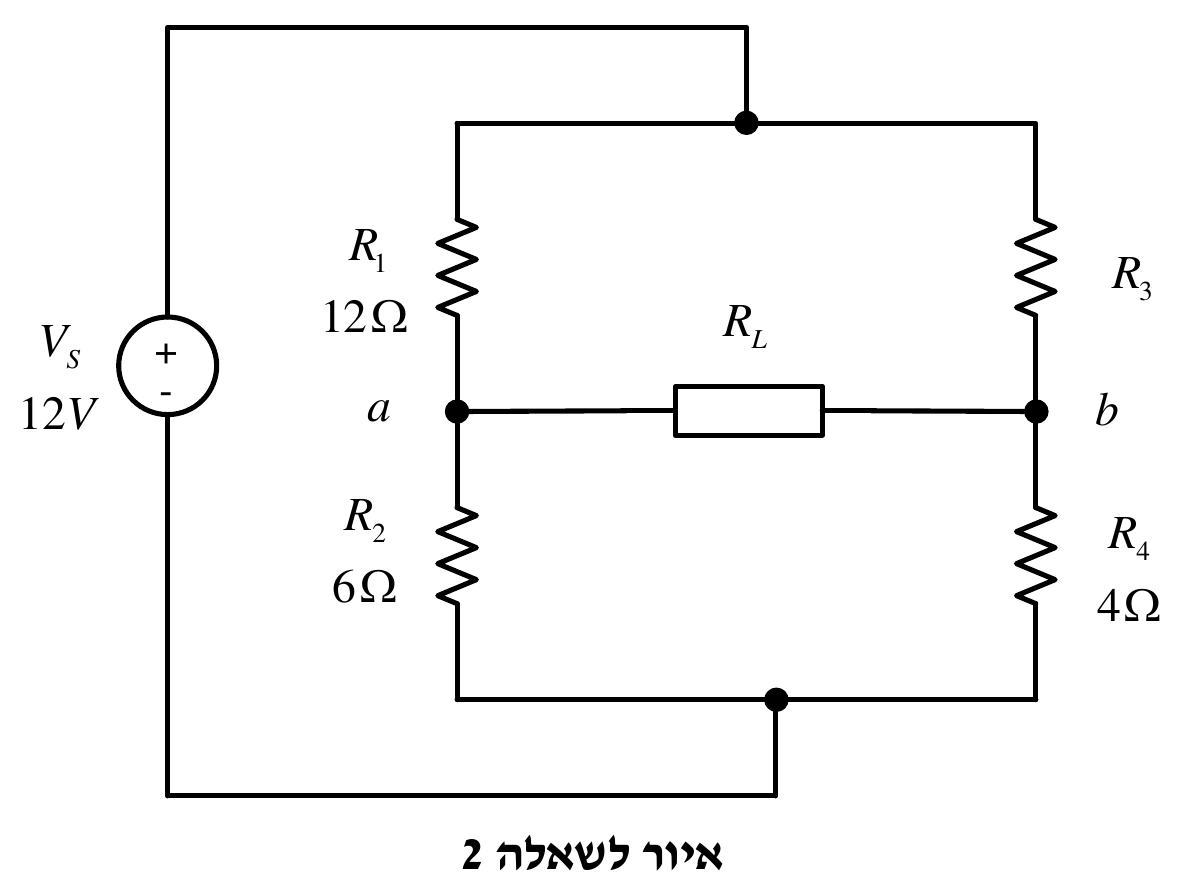

באיור לשאלה 2 מוצג מעגל חשמלי:

סעיף א

מהו ערכו של נגד $R_{3}$ עבורו לא יזרום זרם דרך נגד העומס?

סעיף ב

סרטטו את מעגל התמורה של תבנין עבור הנגד $R_{L}$ המחובר בין הנקודות $a$ ו- $b$ , כאשר $R_{3} = 12 Ω$ .

סעיף ג

מה צריך להיות ערכו של נגד העומס $R_{L}$ כדי להעביר אליו הספק מרבי?

סעיף ד

חשבו את ההספק המרבי המתפתח בעומס.

שאלה 3

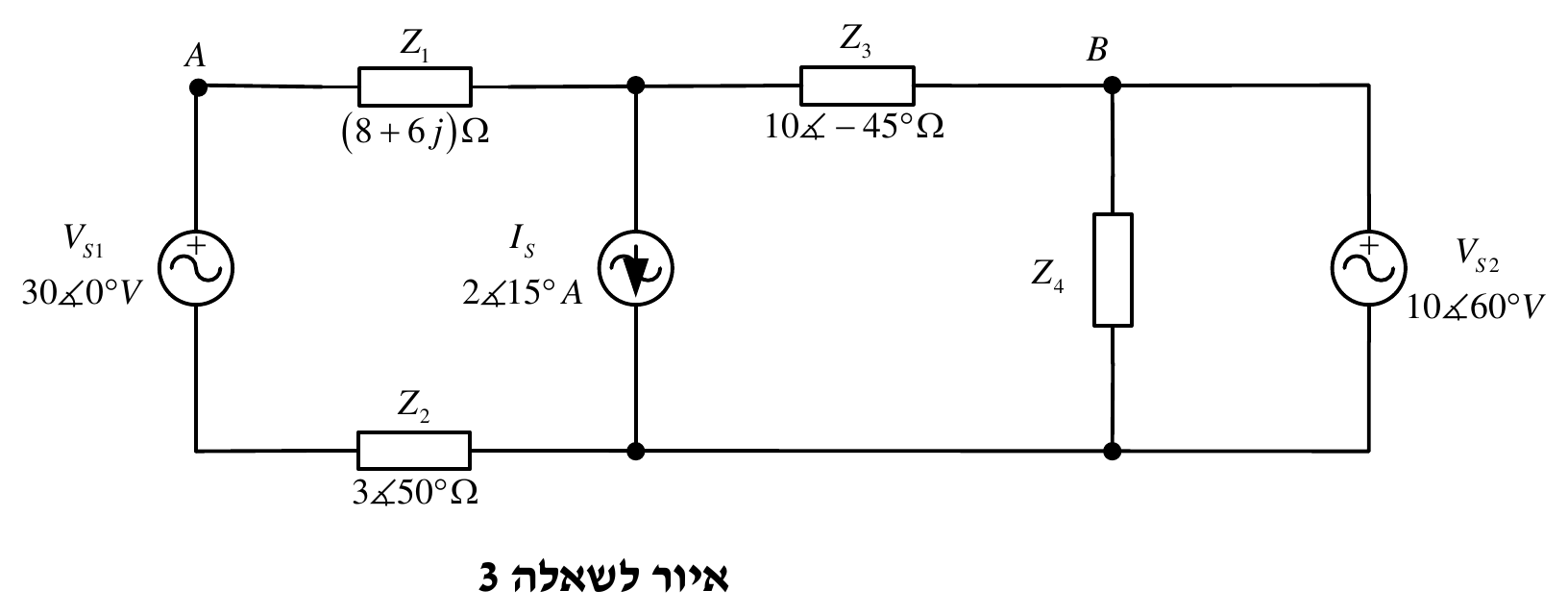

באיור לשאלה 3 מוצג מעגל חשמלי:

נתון שהספק הנדמה המתפתח בעכבה $Z_{4}$ הוא $20∠3 0^{\circ} V A$ .

סעיף א

חשבו את ערך העכבה $Z_{4}$ והציגו אותה בהצגה פולארית (גודל וזווית מופע).

סעיף ב

חשבו את ההספק הפעיל המתפתח במקור הזרם $I_{S}$ . האם הוא מתפקד כספק אנרגיה או כצרכן אנרגיה?

סעיף ג

חשבו את ההספק הפעיל המתפתח במקור המתח $V_{S 1}$ . האם הוא מתפקד כספק אנרגיה או כצרכן אנרגיה?

סעיף ד

חשבו את המתח בין הנקודות A ו-B.
