מה"ט תורת החשמל — קיץ 2022 מועד א' (97160)

תאריך הבחינה: לא ידוע

טופס המבחן המלא להורדה — ומפתח התשובות עם פתרון מפורט לכל שאלה, אונליין. פתחו שאלה למטה: בשאלה סגורה בוחרים תשובה, בשאלה פתוחה נפתח הפתרון המלא (כניסה מהירה וחינם).

📄 הורדת טופס המבחן (PDF) ←פתרו את המבחן הזה אונליין — עם תשובות ופתרונות ←

למגמת הנדסת חשמל — מקצוע תורת החשמל.

✓ פתרון מלא לכל שאלה · ✓ הסברים מלאים וחומרי לימוד · ✓ ליווי מורה AI · ✓ התחלה חינם

פתרון מפורט לכל שאלה — לא רק התשובה: הסבר שלב-אחר-שלב וניתוח הטעויות הנפוצות.

שאלות לדוגמה מהמבחן — פתרו עכשיו

בשאלה סגורה בוחרים תשובה; בשאלה פתוחה פותחים את הפתרון המלא (כניסה מהירה וחינם). אלו 3 מתוך 8 שאלות המבחן — את כולן תוכלו לפתור אונליין.

שאלה 1

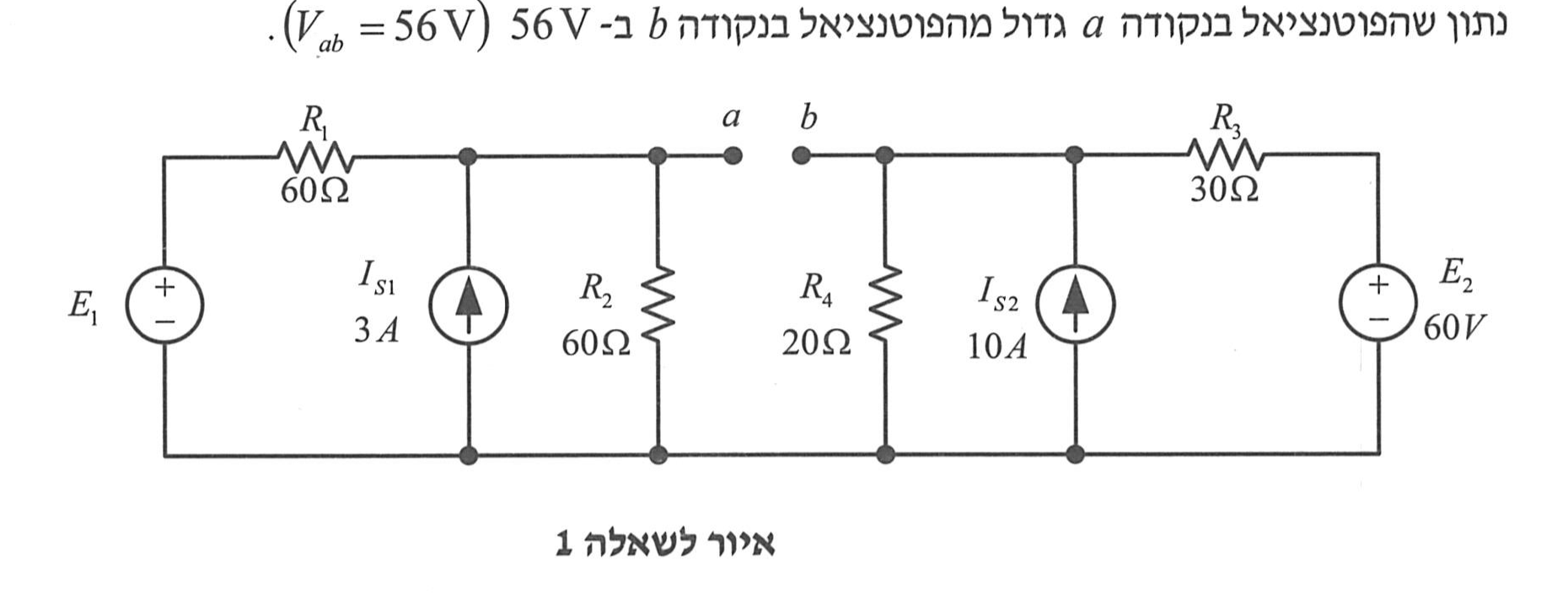

המעגל החשמלי המוצג באיור לשאלה 1 כולל מקורות מתח ומקורות זרם אידיאליים. נתון שהפוטנציאל בנקודה $a$ גדול מהפוטנציאל בנקודה $b$ ב- $56 V$ $(V_{ab} = 56 V)$ .

סעיף א

חשבו את מתח המקור $E_{1}$ .

סעיף ב

בין הנקודות $a$ ו- $b$ חובר נגד עומס $R_{L} = 20 Ω$ . חשבו את ההספק המתפתח במקור המתח $E_{2}$ וציינו מהו מצב פעולתו (ספק אנרגיה או צרכן אנרגיה).

שאלה 2

סוללה מורכבת מתאי מתח זהים. הכא"מ של כל תא הוא $E = 2.5 V$ , ההתנגדות הפנימית של כל תא היא $r = 0.5 Ω$ והקיבול הוא $Q = 500 m A h$ . חיברו נגד עומס משתנה לסוללה כמוצג באיור א' לשאלה 2 ומדדו את ההספק המתפתח בו עבור ערכי התנגדות שונים. ההספק המתפתח בעומס בתלות ערך התנגדותו מוצג בגרף באיור ב' לשאלה 2.

סעיף א

חשבו את כא"מ הסוללה $E_{T}$ ואת ההתנגדות הפנימית שלה $r_{T}$ , אם ידוע שהמעגל עובד בנקודת העבודה שמסומנת בגרף.

סעיף ב

כיצד מחוברים התאים בסוללה (כמה תאים מחוברים בטור וכמה ענפים מחוברים במקביל)?

סעיף ג

כמה אנרגיה, ביחידות $[W h]$ , מספקת הסוללה במשך 10 דקות?

סעיף ד

כמה זמן (בדקות), תספק הסוללה אנרגיה לעומס?

שאלה 3

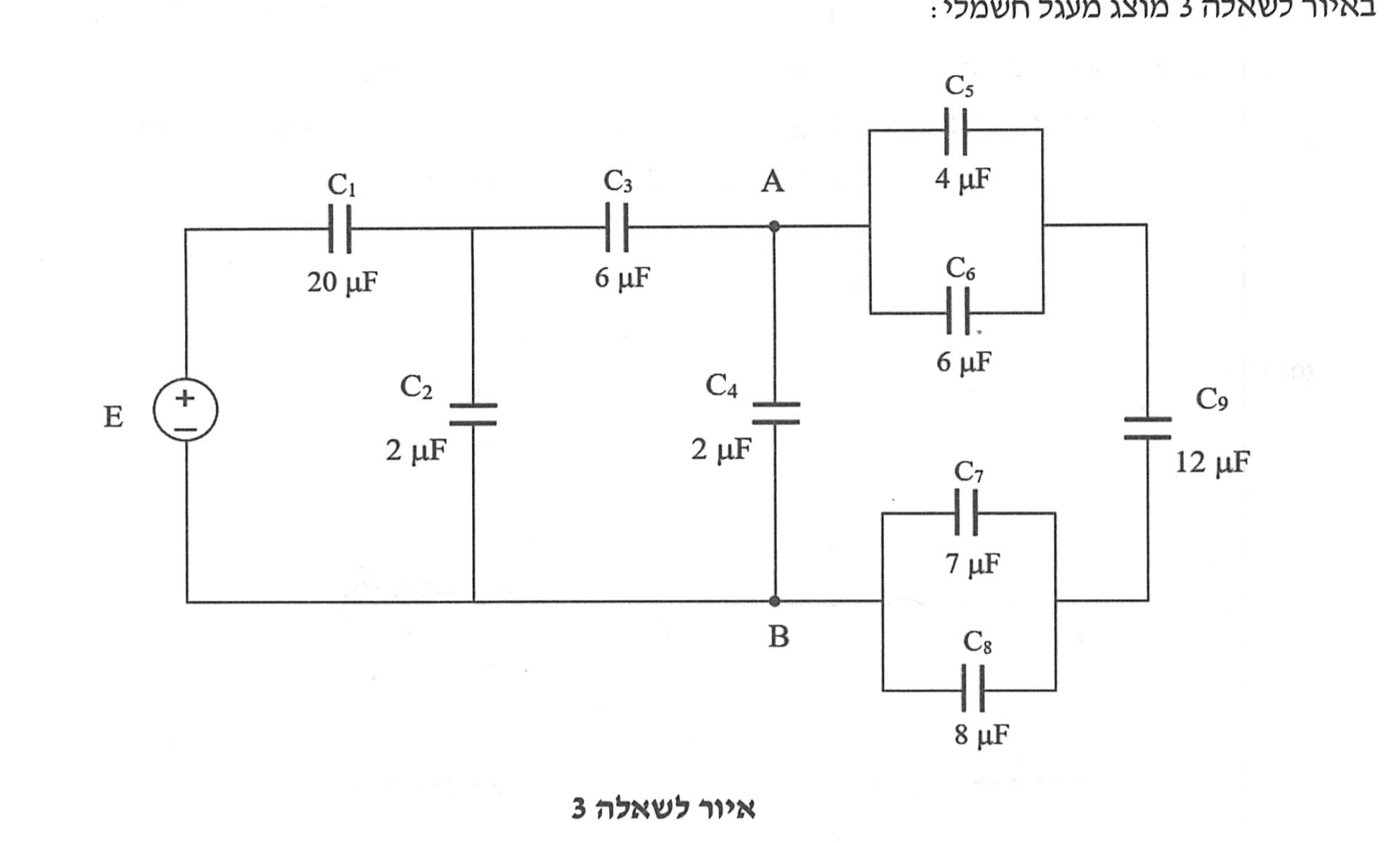

באיור לשאלה 3 מוצג מעגל חשמלי. נתון שהמתח בין הצמתים $A - B$ הוא $U_{A B} = 60 V$ .

סעיף א

חשבו את גודלו של מקור המתח $E$ .

סעיף ב

חשבו את האנרגיה האגורה בקבלים $C_{1}$ ו- $C_{2}$ ואת האנרגיה האגורה במעגל כולו.

סעיף ג

מקצרים את הקבל $C_{2}$ (הקבל הופך לקו קצר). כמה אנרגיה אגורה בקבל $C_{1}$ במצב זה, בתום כל תופעות המעבר?
