מה"ט תורת החשמל — אביב 2023 מועד ב' (97160)

תאריך הבחינה: לא ידוע

טופס המבחן המלא להורדה — ומפתח התשובות עם פתרון מפורט לכל שאלה, אונליין. פתחו שאלה למטה: בשאלה סגורה בוחרים תשובה, בשאלה פתוחה נפתח הפתרון המלא (כניסה מהירה וחינם).

📄 הורדת טופס המבחן (PDF) ←פתרו את המבחן הזה אונליין — עם תשובות ופתרונות ←

למגמת הנדסת חשמל — מקצוע תורת החשמל.

✓ פתרון מלא לכל שאלה · ✓ הסברים מלאים וחומרי לימוד · ✓ ליווי מורה AI · ✓ התחלה חינם

פתרון מפורט לכל שאלה — לא רק התשובה: הסבר שלב-אחר-שלב וניתוח הטעויות הנפוצות.

שאלות לדוגמה מהמבחן — פתרו עכשיו

בשאלה סגורה בוחרים תשובה; בשאלה פתוחה פותחים את הפתרון המלא (כניסה מהירה וחינם). אלו 3 מתוך 8 שאלות המבחן — את כולן תוכלו לפתור אונליין.

שאלה 1

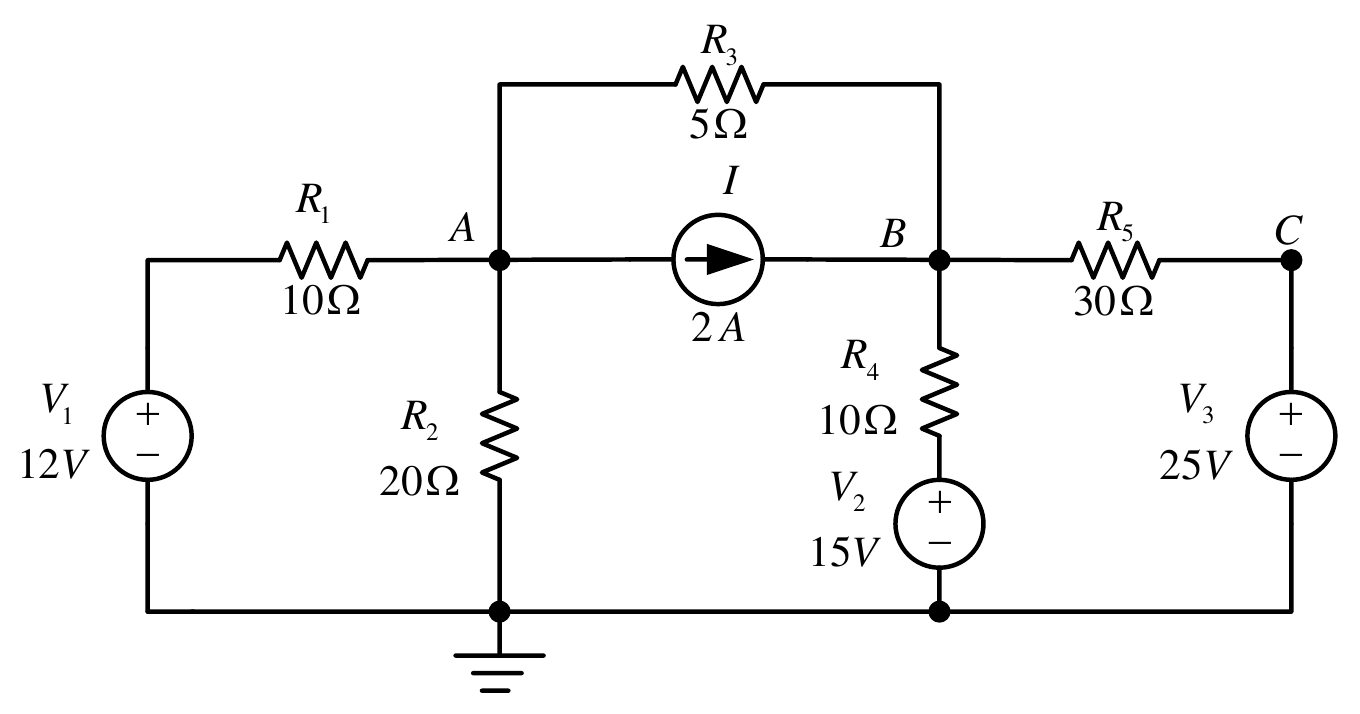

נתון המעגל החשמלי המוצג באיור לשאלה 1:

סעיף א

חשבו את ההספק המתפתח במקור הזרם $I$ .

סעיף ב

חשבו את ההספק המתפתח במקור המתח $V_{2}$ , וציינו אם הוא מתנהג כספק אנרגיה או כצרכן אנרגיה.

סעיף ג

חשבו את המתח $V_{C A}$ $(V_{C A} = V_{C} - V_{A})$ .

שאלה 2

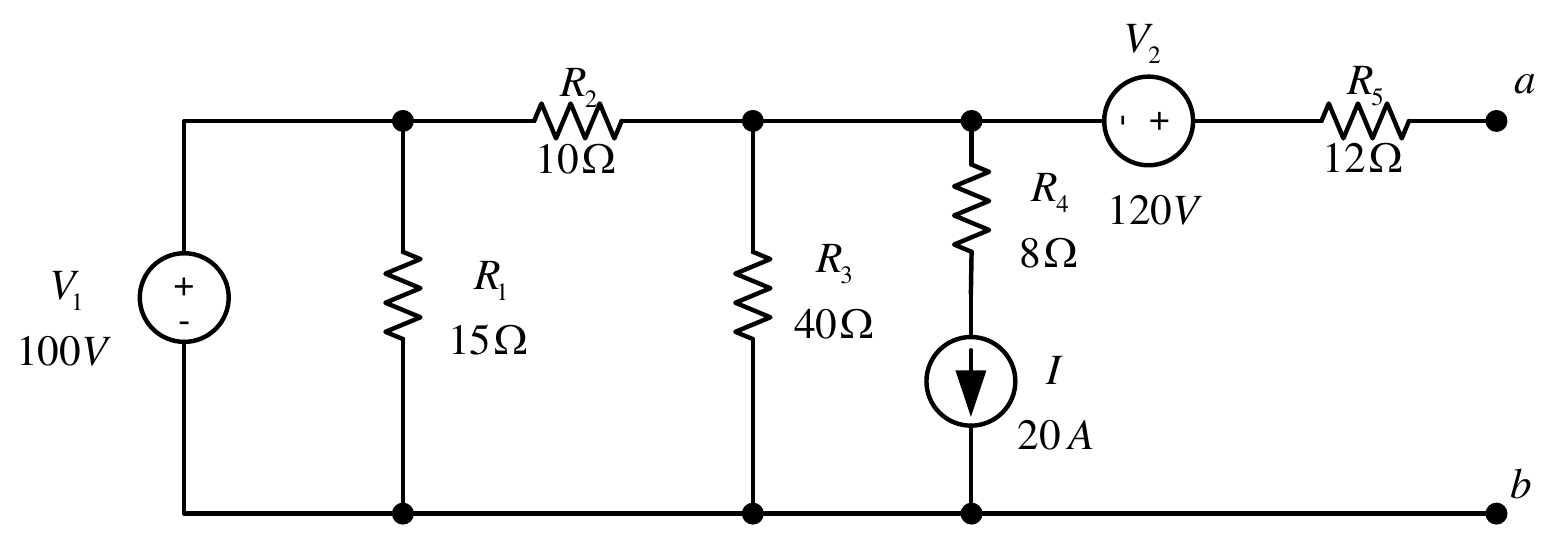

באיור לשאלה 2 מוצג מעגל חשמלי:

סעיף א

סרטטו את מעגל התמורה של תבנין עבור עומס המחובר בין הנקודות $a$ ו- $b$ .

סעיף ב

מה ערכו של העומס, הנגד $R_{L}$ , שיש לחבר בין הנקודות $a$ ו- $b$ כדי שיתפתח בו הספק מרבי?

סעיף ג

חשבו את ההספק המרבי שנמסר לעומס.

שאלה 3

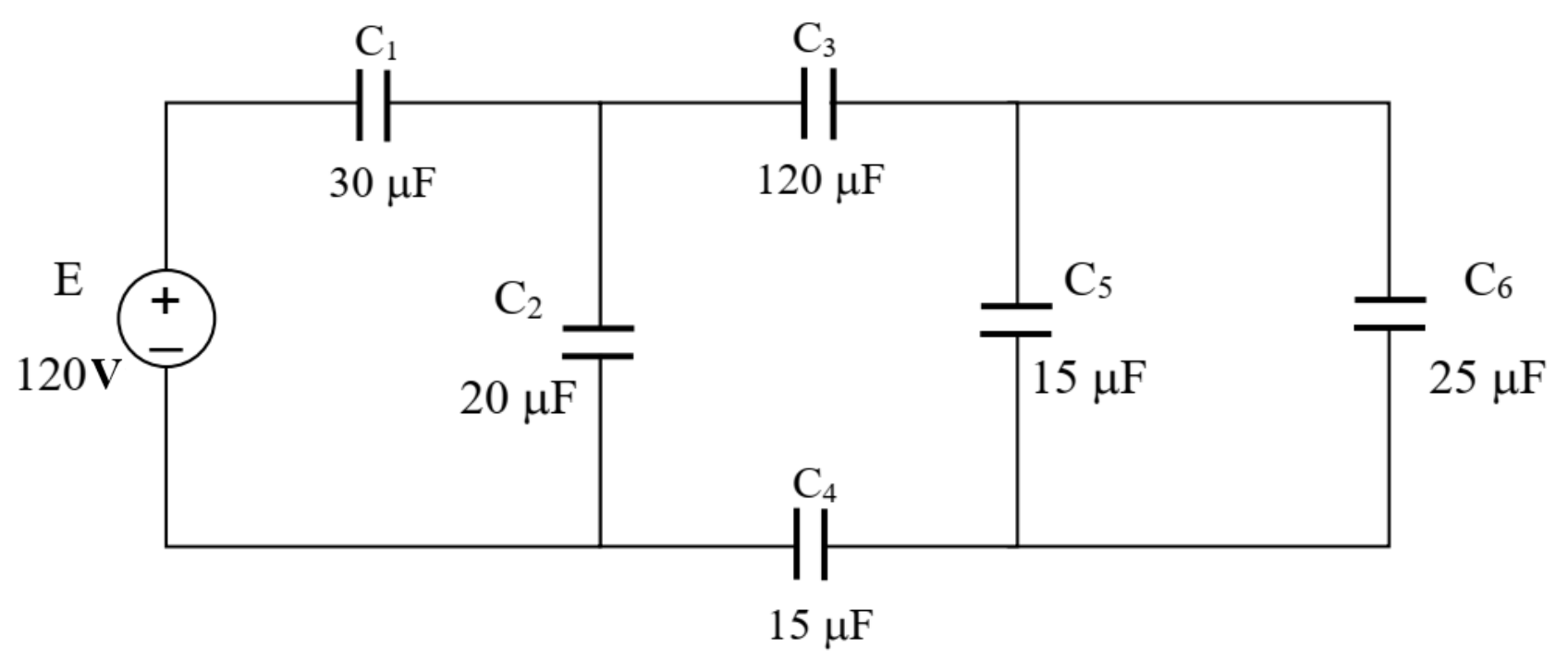

באיור לשאלה 3 מוצג מעגל חשמלי:

סעיף א

חשבו את הקיבולת השקולה “המשתקפת” למקור המתח $E$ .

סעיף ב

חשבו את האנרגיה האגורה בכל אחד מהקבלים.

סעיף ג

איזה כוח חשמלי פועל בין שני לוחותיו של קבל טעון, כוח משיכה או כוח דחייה? תשובה ללא נימוק לא תתקבל.

כל שאלות המבחן — 8 שאלות, כל אחת עם פתרון מלא

לפי סדר המבחן. לוחצים על שאלה והמבחן נפתח בה: עונים, רואים פתרון מלא ומוסבר, וממשיכים לשאלה הבאה.

הנושאים הרשמיים בבחינה 97160

לפי תוכנית הלימודים הרשמית של מה"ט (תורת החשמל) — אלו הנושאים שהבחינה נשענת עליהם:

מבוא ומושגי יסוד · 10 ש'
זרם ישר · 40 ש'
מגנטיות · 8 ש'
אלקטרומגנטיות · 18 ש'
אלקטרוסטטיקה · 12 ש'
זרם חילופין · 96 ש'
תופעות מעבר · 36 ש'
רשתות תלת פאזיות · 20 ש'

המקור: תוכנית הלימודים הרשמית של מה"ט (משרד העבודה).
