מה"ט תורת החשמל — אביב 2026 מועד ב' (97160)

חשבו את המתח בצומת A ביחס לאדמה כאשר הטמפרטורה היא 20°C.

חשבו את ההספק המתפתח בכל אחד ממקורות המתח (מצב קר). ציין עבור כל אחד מהם, אם הוא ספק או צרכן של אנרגיה חשמלית.

חשבו את ההספק המתפתח במקור הזרם (מצב קר). האם מקור הזרם הוא ספק אנרגיה או צרכן אנרגיה? נמקו את תשובתכם.

מחממים את הנגד R_Θ לטמפרטורה של 120°C (מצב חם). נתון שמקדם הטמפרטורה של הנגד הוא α=0.005 1/°C, חשבו את ההספק המתפזר בנגד R_Θ במצב חם.

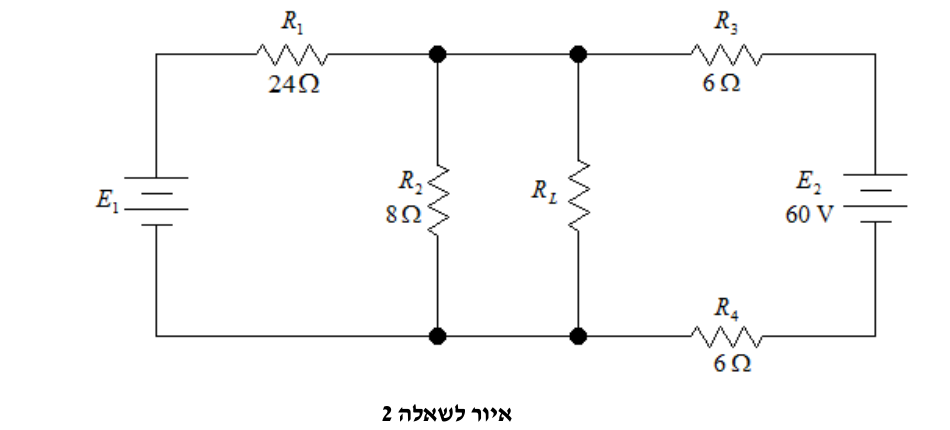

חשבו את התנגדות הנגד R_L.

חשבו את ערך מקור המתח E1.

חשבו את ההספק שמספק כל אחד ממקורות המתח למעגל.

מהי נצילות המעגל (היחס בין ההספק המתפתח בעומס לסך כל ההספקים שמספקים מקורות המתח)?

חשבו את המתח V_X ביחס לאדמה.

חשבו את הזרמים המסומנים במעגל ורשמו אותם בהצגה פולארית (גודל וזווית).

חשבו את ההספקים הפעיל, ההגיבי והנדמה המתפתחים בכל אחד ממקורות המתח, וקבעו עבור כל אחד מהם אם הוא מספק אנרגיה או צורך אנרגיה.
