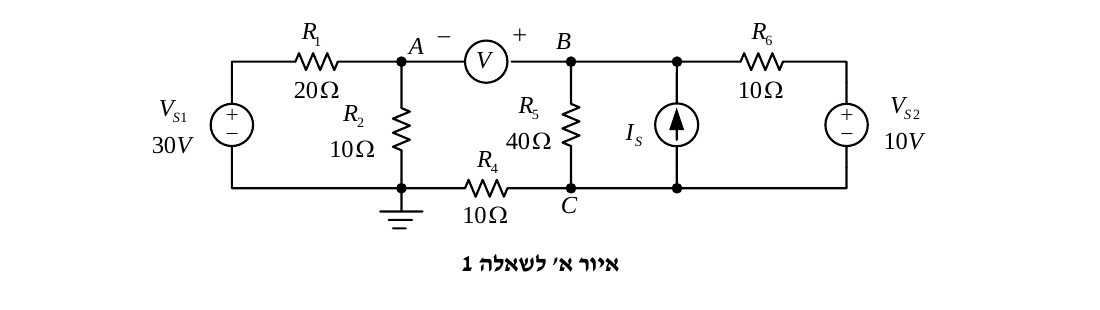

באיור א' לשאלה 1 מוצג מעגל חשמלי.
בין הנקודות A ו-B מחובר מד מתח אידיאלי (שימו לב לקוטביות החיבור של מד המתח).
}
הוריית מד המתח 12V.
(א)חשבו את המתח בנקודת A ביחס לאדמה.
(ב)חשבו את ערך מקור הזרם Is.

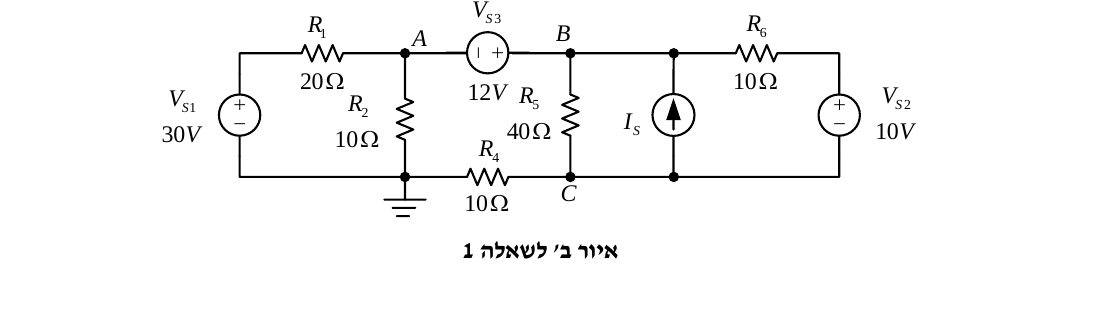

(ג)מנתקים את מד המתח ומחברים במקומו מקור מתח VS3=12V כמוצג באיור ב' לשאלה 1:
}
חשבו את ההספק המתפתח בנגד R5.
}חשבו את ההספק המתפתח בנגד R5.
