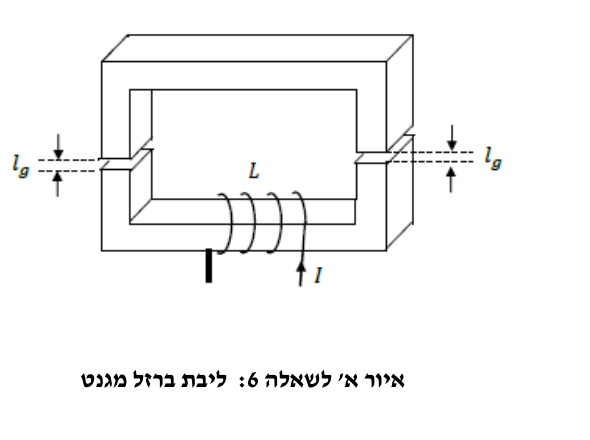

באיור א' לשאלה 6 מוצגת ליבת ברזל מגנטית חד-שטפית עם שני חריצי אוויר השווים באורכם. על הליבה מותקן סליל בעל 220 כריכות.

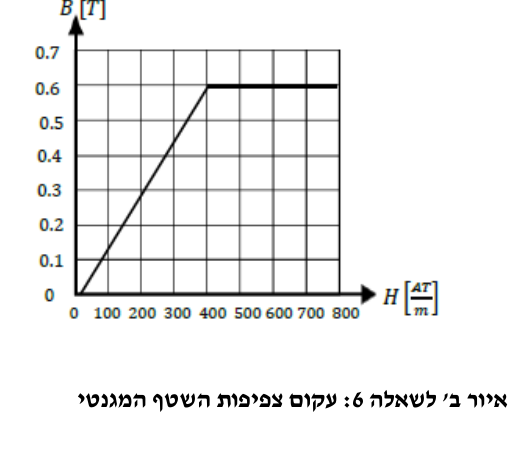

באיור ב' לשאלה 6 מוצג עקום צפיפות השטף המגנטי בתלות בשדה המגנטי.
נתון: אורך המסלול המגנטי של הליבה ללא חריצי האוויר le=84cm. אורך כל חריץ אוויר lg=3mm. הזרם בסליל: I=4A. שטח חתך של הליבה ושל חריצי האוויר אחיד A=25cm².
(א)מהי ההתנגדות המגנטית (המיאון המגנטי) השקילה RmT של המעגל?
(ב)מהי צפיפות השטף המגנטית B?
(ג)מהי ההשראות העצמית של הסליל L?
(ד)מהו הזרם I* המזערי הנדרש בעבור צפיפות שטף מגנטית מרבית Bmax?
