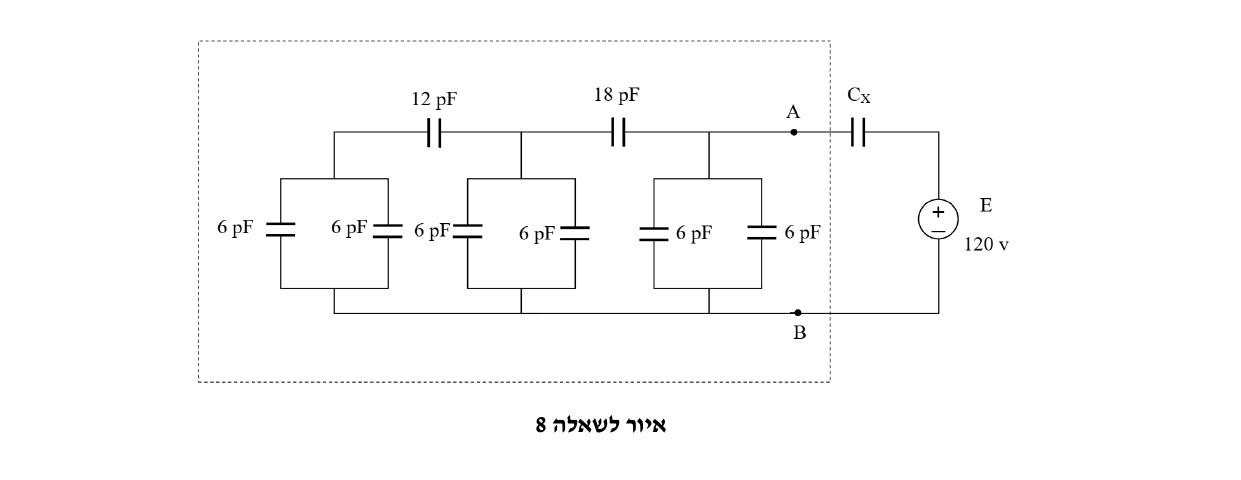

באיור א' לשאלה 8 מוצג מעגל חשמלי.
על הקבל C_X שורר מתח של U_Cx = 40V.
המעגל פועל במצב יציב כאשר כל תופעות המעבר חלפו.
(א)חשבו את ערך הקבל השקול C_AB של מערך הקבלים המוצג במסגרת המלבנית, ואת האנרגיה האגורה בו.
(ב)חשבו את ערך הקבל C_X.
(ג)הקבל C_X הוא קבל לוחות בעל שטח לוחות 94.87 mm² והמרחק בין הלוחות הוא 0.2 mm. חשבו את המקדם הדיאלקטרי היחסי ε_r של החומר הנמצא בין לוחות הקבל.
(ד)מנתקים את הקבל C_X מהמעגל ומחברים במקומו נגד של 5Ω. מה יהיה המתח בין ההדקים A-B בסיום כל תופעות המעבר? תשובה ללא נימוק לא תתקבל.
