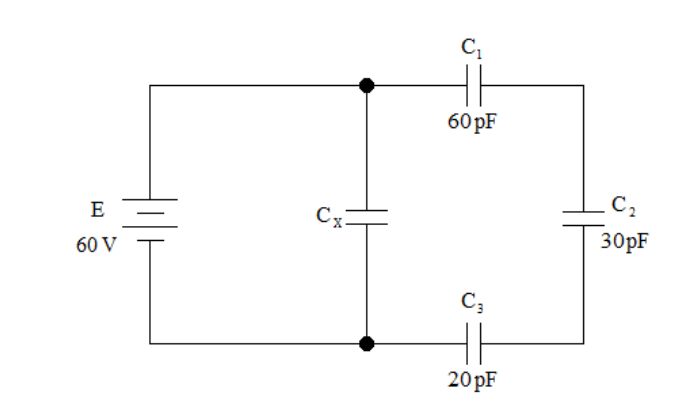

באיור א' לשאלה 8 מוצג מעגל חשמלי:
באיור ב' לשאלה 8 מתואר המבנה של הקבל CX:
הקבל CX בנוי משני לוחות מוליכים בעלי שטח 0.5cm² המרוחקים זה מזה 0.6mm. במרווח בין הלוחות נמצאות שתי שכבות של חומרים דיאלקטריים שונים, בזהות שווי בעובי שלהן. המקדם הדיאלקטרי היחסי של כל שכבה הוא εr1 = 27.1 , εr2 = 40.66 .
(א)חשבו את הקיבולת של הקבל CX. הדרכה: מומלץ להפריד לשני קבלים בטור ואז לחשב את השקול.
(ב)חשבו את המתח על כל קבל ואת המטען האגור בו.
(ג)חשבו את האנרגיה האגורה במעגל.
