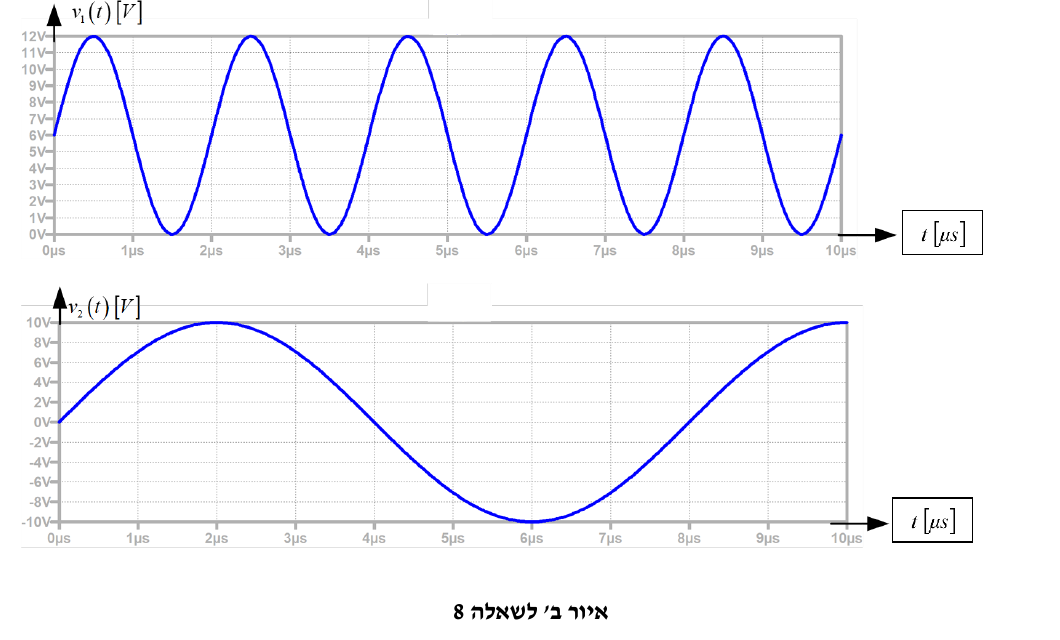

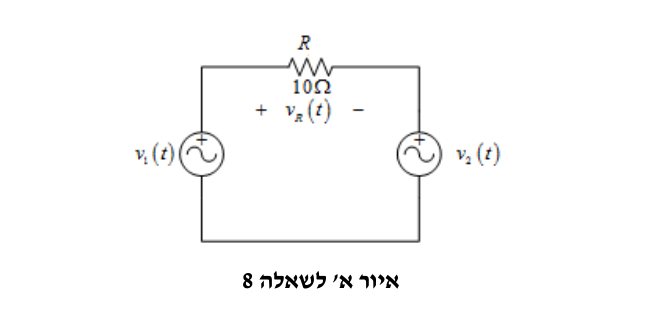

באיור א' לשאלה 8 מוצג מעגל חשמלי, ובאיור ב' מוצגים אותות המתחים v1(t) ו- v2(t).
הערה: יחידות ערכי המספרים בציר הזמן הן ב-µs.
(א)חשבו את תדרי האותות של v1(t) ו- v2(t).
(ב)רשמו את המתחים v1(t) ו- v2(t) כפונקציה של הזמן.
(ג)רשמו את המתח vR(t) כפונקציה של הזמן.
(ד)חשבו את ערכו של המתח הממוצע המתפתח על הדקי הנגד R.
(ה)חשבו את ערכו של המתח היעיל המתפתח על הדקי הנגד R.
(ו)חשבו את ערכו של ההספק הממוצע המתפזר בנגד R.
