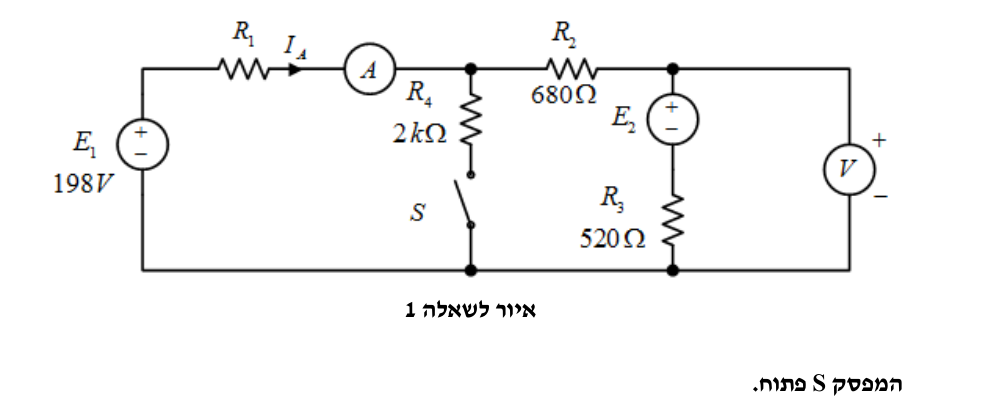

באיור לשאלה 1 מוצג מעגל חשמלי.
המעגל כולל שני מקורות מתח ישר, ארבעה נגדים ושני מכשירי מדידה אידיאליים (מד מתח ומד זרם).
(א)המפסק S פתוח.
הוריית מד הזרם IA=50mA והוריית מד המתח V=104V.
חשבו את מתח המקור E2.
הוריית מד הזרם IA=50mA והוריית מד המתח V=104V.
חשבו את מתח המקור E2.
(ב)חשבו את התנגדות הנגד R1.
(ג)סוגרים את המפסק S.
חשבו את הזרם דרך הנגד R1 ואת הזרם דרך הנגד R4.
חשבו את הזרם דרך הנגד R1 ואת הזרם דרך הנגד R4.
(ד)חשבו את ההספק המתפתח במקור E2 וציינו אם הוא מתנהג כספק או כצרכן.
