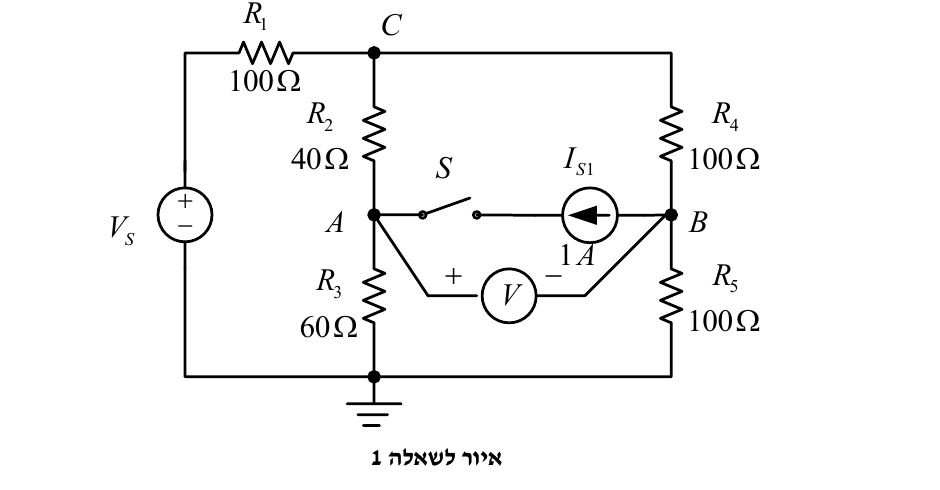

באיור לשאלה 1 מוצג מעגל חשמלי.
המעגל כולל מקור מתח, מקור זרם, חמישה נגדים, מפסק ומד מתח אידיאלי.
(א)המפסק S פתוח.
הוריית מד המתח 10V.
חשבו את מתח המקור Vs.
הוריית מד המתח 10V.
חשבו את מתח המקור Vs.
(ב)סוגרים את המפסק S.
מה תהיה הוריית מד המתח?
מה תהיה הוריית מד המתח?
(ג)חשבו את ההספק המתפתח במקור המתח Vs. האם הוא מתנהג כספק אנרגיה או כצרכן אנרגיה? נמקו את תשובתכם.
