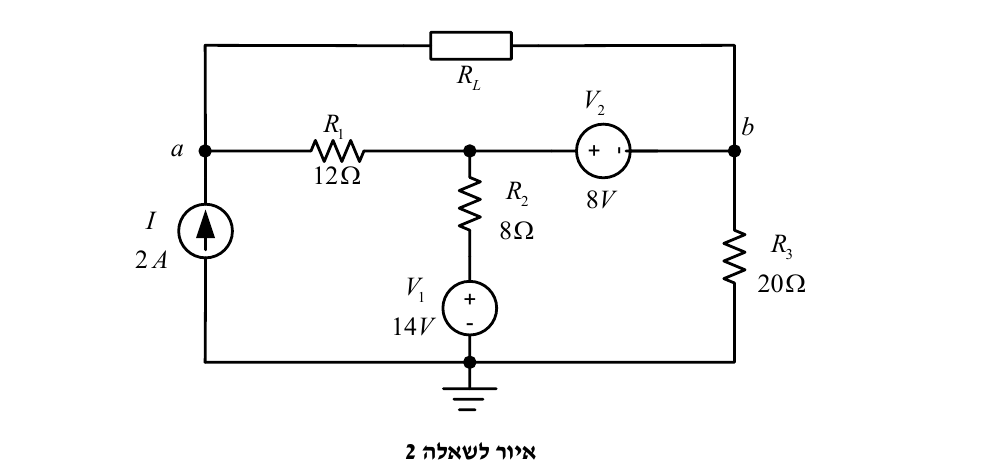

באיור לשאלה 2 מוצג מעגל חשמלי:
(א)סרטטו את מעגל התמורה של תבנין (Thevenin) עבור הנגד RL המחובר בין הנקודות a ו-b.
(ב)מהם שני הערכים של העומס, הנגד RL, עבורם ההספק שיתפתח יהיה חצי מההספק המרבי?
(ג)מקצרים את הנקודות a ו-b באמצעות תיל חסר התנגדות.
מה גודל הזרם הזורם בתיל ומהי כיוונו (מ-a ל-b או מ-b ל-a)?
מה גודל הזרם הזורם בתיל ומהי כיוונו (מ-a ל-b או מ-b ל-a)?
