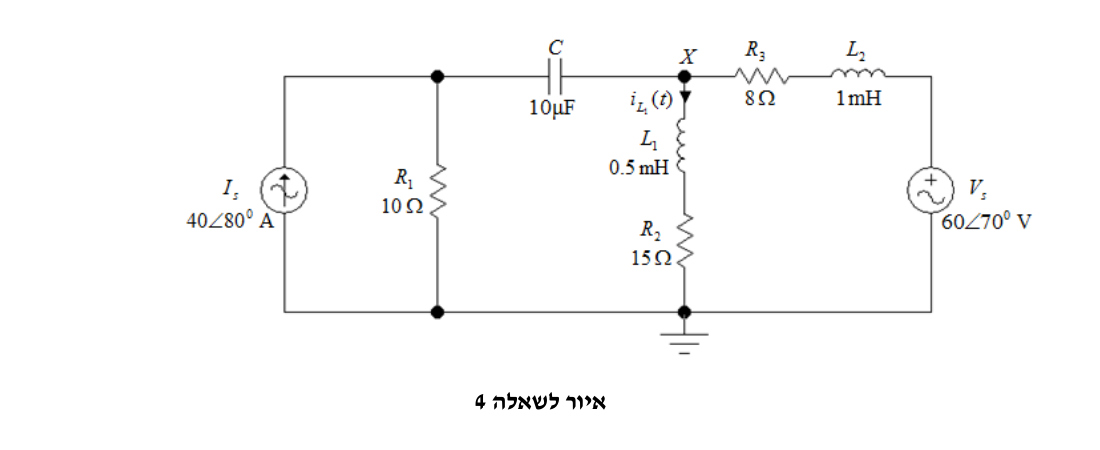

באיור לשאלה 4 מוצג מעגל חשמלי:
}
התדירות הזוויתית של המקורות שווה ל-ω=10000 rad/sec.
(א)מהו ערך המתח (גודל וזווית) בנקודה X ביחס לאדמה?
(ב)חשבו והציגו את אות הזרם הזורם בסליל L1 בתלות בזמן, iL1(t).
(ג)חשבו את ההספקים - הפעיל, ההיגבי, וההנדמה - המתפתחים במקור המתח Vs וסרטטו את משולש ההספקים עבורו.
