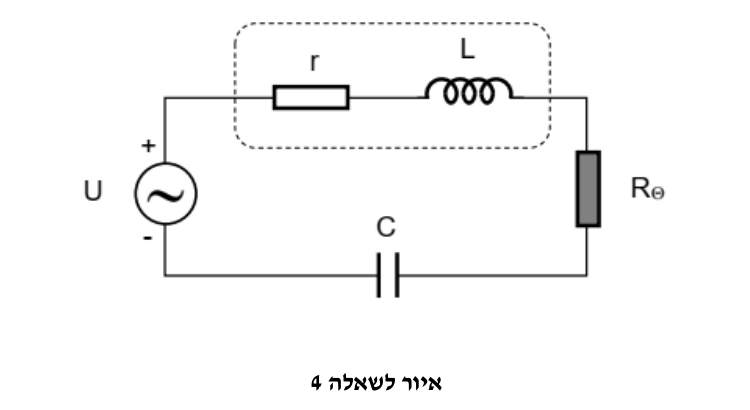

באיור לשאלה 4 מוצג מעגל חשמלי:
במעגל מחובר מקור מתח חילופין בשיעור 80V (ערך יעיל) ותדירות שאפשר לשנותה.
משרן מעשי, בעל התנגדות פנימית r, קבל C ונגד RΘ שהתנגדותו משתנה לפי הטמפרטורה מחוברים בטור למקור.
מקדם הטמפרטורה של הנגד הוא: α = 0.015 (1/°C)
התנגדות הנגד בטמפרטורה Θ=20°C היא RΘ = 8Ω.
נתונים: U=80V (ערך יעיל) ; r=2Ω ; L=65mH ; C=16μF.
המעגל פועל בטמפרטורה Θ=20°C.
(א)באיזו תדירות f הזרם במעגל יהיה מרבי?
(ב)מהו המתח השורר בין הדקי המשרן המעשי?
(ג)רשמו ביטוי אנליטי למתח על המשרן בתלות בזמן, v_r,L(t), בתדירות שחושבה בסעיף א'.
(ד)רשמו ביטוי אנליטי למתח על הנגד RΘ בתלות בזמן, v_RΘ(t), בתדירות שחושבה בסעיף א'.
(ה)נדרש שאופי המעגל יהיה התנגדותי ושגודל הזרם שמסופק ע"י המקור יהיה 2A. לאיזו טמפרטורה יש לחמם את הנגד RΘ?
