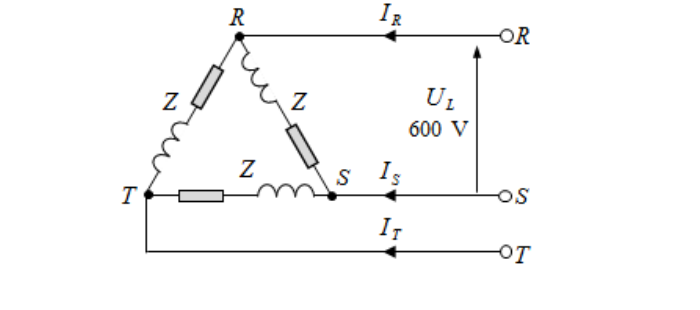

באיור לשאלה 5 מוצג צרכן תלת מופעי המחובר בצורת משולש. הצרכן ניזון ממרשת חיזון RST המחוברת בצורת כוכב. כל העכבות בצרכן זו זהות זו לזו. כל עכבה Z כוללת נגד שהתנגדותו 12Ω וסליל שהיגבו 16Ω המחוברים בטור.
(א)מהו גודל הזרם בכל מופע של העומס Iph?
(ב)מהו הגודל של הזרמים הקוויים IR, IS, IT?
(ג)מהו ההספק הממשי P המתפתח בצרכן?
(ד)במופע העומס RT נוצר נתק בין הנגד לסליל. מהם הזרמים הקוויים IR, IS, IT?
