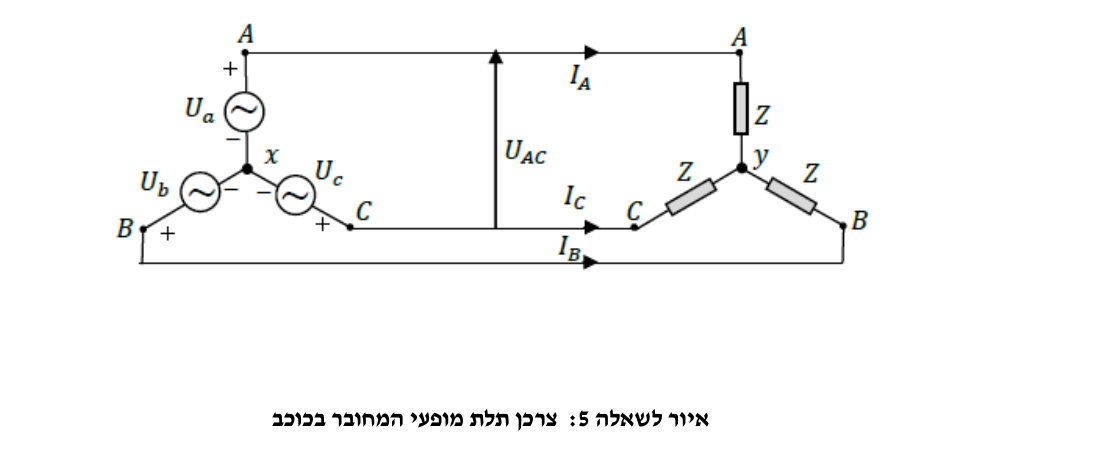

באיור לשאלה 5 מוצג צרכן תלת-מופעי המחובר בצורת כוכב, הניזון מרשת תלת-מופעית המחוברת בצורת כוכב. שלוש העכבות בצרכן זהות.
נתון: Z = 10∠20° Ω, U_a = 115∠0° V, U_b = 115∠120° V, U_c = 115∠-120° V.
(א)סרטטו את משולש העכבות של העכבה Z.
(ב)מהו ערכו של המתח U_xy? הציגו בצורה פולארית (גודל וזווית).
(ג)מה ערכו של המתח U_AC? מה שמו של מתח זה?
(ד)מהם הערכים של הזרמים I_A, I_B, I_C? הציגו בצורה פולארית (גודל וזווית).
