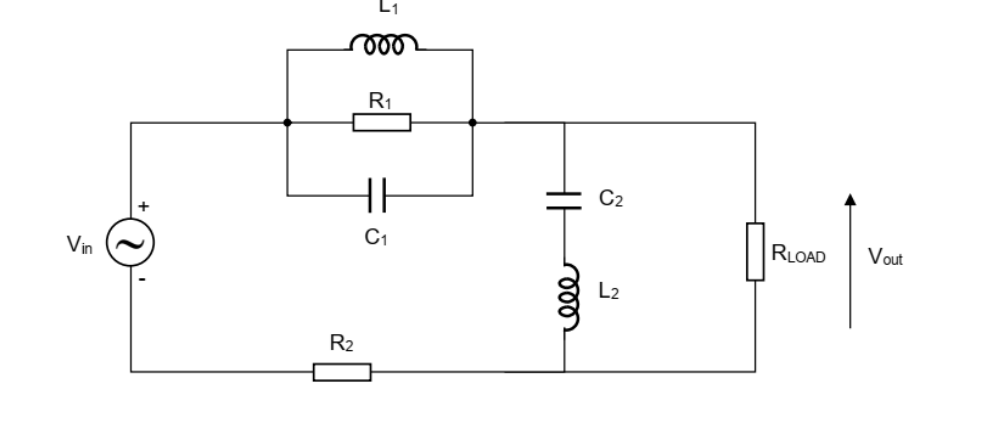

באיור לשאלה 5 נתון מעגל חשמלי הפועל בזרם חילופין. במעגל מחובר נגד עומס RLOAD.
מתח המקור נתון בביטוי: vin(t) = 50·√2 sin(ωt + π/6) [V] .
נתונים: R1 = 30Ω , R2 = 10Ω , RLOAD = 20Ω , C1 = C2 = 4μF , L1 = L2 = 25mH .
(א)באיזה תדר מתח המוצא Vout, המתח על נגד העומס, יהיה שווה לאפס? יש להציג חישוב ולנמק בקצרה.
(ב)כמה זרם זורם דרך ענף המקור במצב שבו מתח המוצא הוא אפס?
(ג)חשבו את הזרם הזורם בעומס ואת המתח עליו כאשר תדירות המקור היא ω = 1000 rad/s .
(ד)חשבו וסרטטו את משולש ההספקים שמספק המקור למעגל בתדירות ω = 1000 rad/s .
