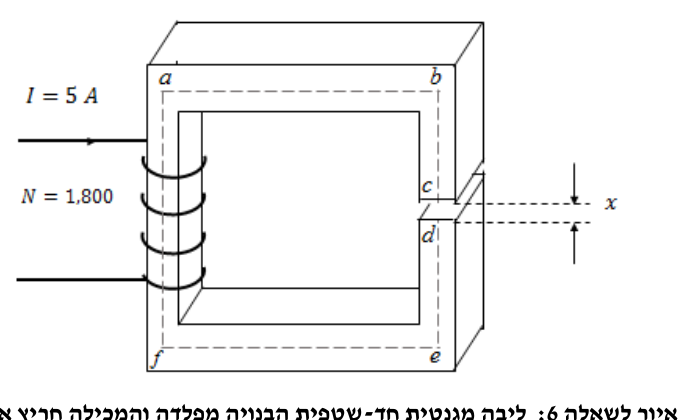

באיור לשאלה 6 מוצגת ליבת מגנטית חד-שטפית הבנויה מפלדה והמכילה חריץ אוויר.

על דופן הליבה מלופף סליל שזורם בו זרם I.

מידות המסלולים המגנטיים: l_ab = l_ef = 12 cm . l_af = 9 cm . x = l_cd = 2 mm.

נתון: חתך הליבה אחיד בכל חלקיה: A = 40 cm². השטף המגנטי בליבה: Ø = 4 mWb.
