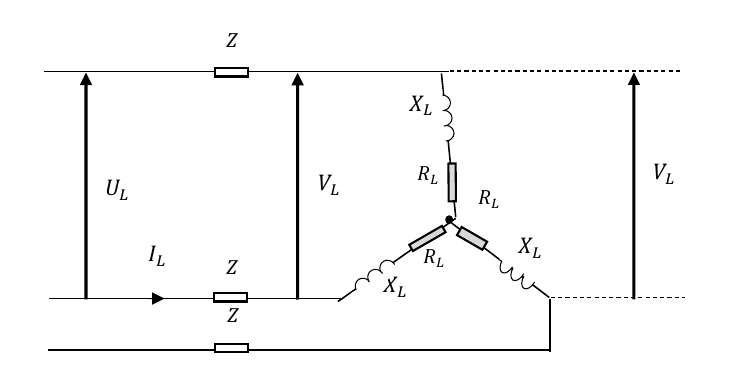

באיור לשאלה 6 מוצג צרכן תלת מופעי מחובר בחיבור כוכב, המחובר לרשת תלת מופעית בצורת כוכב.
נתון: לכל קו זינה עכבה Z המכילה התנגדות R = 6Ω והיגב השראתי X = 6Ω. העכבה בכל מופע של העומס ZL מכילה התנגדות RL = 42Ω והיגב השראתי XL = 30Ω. המתח השלוב של הרשת הוא: UL = 600V .
(א)מהו זרם הקו IL?
(ב)מהו המתח השלוב של העומס VL?
(ג)מהם ההספקים: הפעיל, ההיגבי, והנדמה, המתפתחים בעומס ZL?
