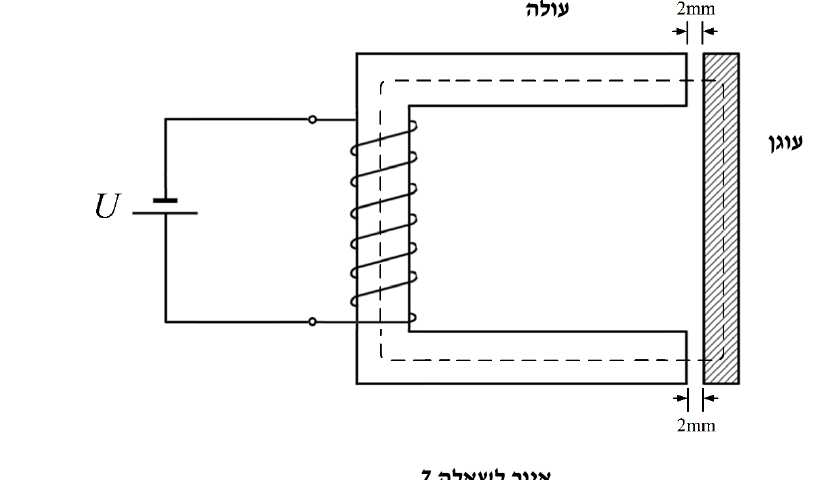

באיור לשאלה 7 מוצג התקן אלקטרומגנטי המורכב משני חלקים פרומגנטיים, עולה ועוגן, המופרדים ביניהם באמצעות שני חריצי אוויר צרים. סביב העולה מלופף סליל שהתנגדותו הכוללת היא 5Ω. מספר הליפופים סביב העולה הוא 1500.
שטח חתך של העולה והעוגן זהה ושווה 2cm². אורך מסלול השטף הממוצע 20cm ואורך כל חריץ אוויר 2mm.
החדירות היחסית של החומר הפרומגנטי ממנו בנוי ההתקן היא: μr = 1800 .
האלקטרומגנט מחובר למקור מתח ישר.
(א)סרטטו מעגל מגנטי שקול וחשבו כל אחד ממרכיביו.
(ב)נתון כי צפיפות השטף המרבית בליבה Bsat, על סף רוויה מגנטית, שווה 1.6T. מהו ערכו המרבי של מקור המתח עבורו הליבה עדיין נמצאת בסף הרוויה?
(ג)חשבו את השראותו המגנטית של הסליל.
(ד)מנתקים את מקור המתח הישר ומחברים את ההתקן למקור מתח חילופין 110V/120Hz. מהו ההספק הפעיל המתפתח במקור המתח?
