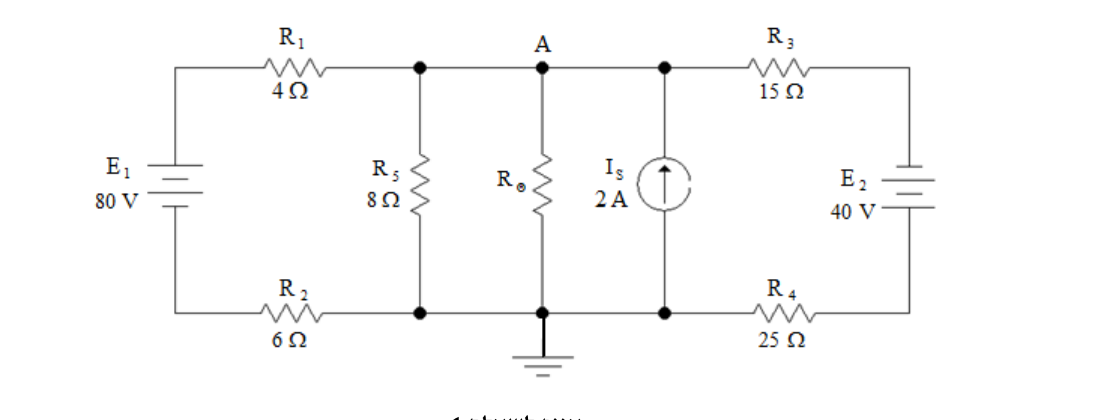

במעגל המוצג באיור לשאלה 1 מחוברים מקורות מתח ומקור זרם. הנגד R_Θ משתנה בתלות בטמפרטורה.
בטמפרטורה של 20°C (מצב קר) התנגדות הנגד R_Θ היא 4Ω.
הבהרה: האות Θ (טמפרטורה) בנוסחאון מופיעה באות T.
(א)חשבו את המתח בצומת A ביחס לאדמה כאשר הטמפרטורה היא 20°C.
(ב)חשבו את ההספק המתפתח בכל אחד ממקורות המתח (מצב קר). ציין עבור כל אחד מהם, אם הוא ספק או צרכן של אנרגיה חשמלית.
(ג)חשבו את ההספק המתפתח במקור הזרם (מצב קר). האם מקור הזרם הוא ספק אנרגיה או צרכן אנרגיה? נמקו את תשובתכם.
(ד)מחממים את הנגד R_Θ לטמפרטורה של 120°C (מצב חם). נתון שמקדם הטמפרטורה של הנגד הוא α=0.005 1/°C, חשבו את ההספק המתפזר בנגד R_Θ במצב חם.
