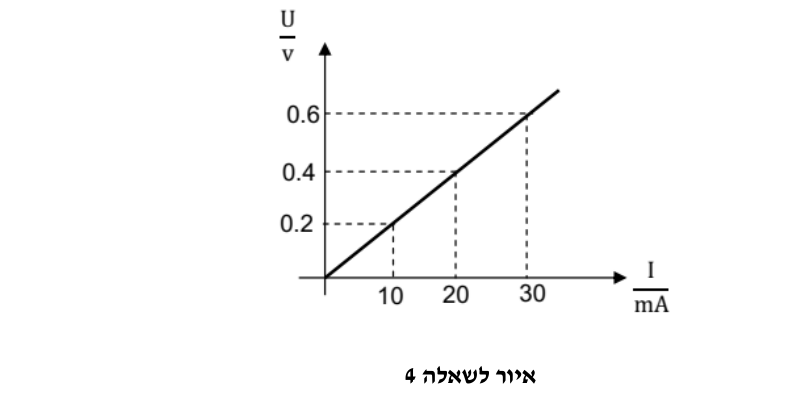

מחברים משרן בעל התנגדות פנימית למקור מתח ישר DC ומתווים גרף של המתח כתלות בזרם כמתואר באיור לשאלה 4.
מנתקים את המשרן ממקור המתח הישר.
מחברים את המשרן בטור לקבל C למקור מתח חילופין שהביטוי המתמטי שלו הוא:
u(t) = 10·√2·sin(2000·t) [V]
ידוע שבמעגל זורם זרם בעוצמה מרבית וגורם הטיב הטוב שלו Q=20.
(א)סרטטו את המעגל החשמלי וחשבו את התנגדות המשרן R, את השראותו L ואת קיבולת הקבל C.
(ב)מהו הזרם היעיל (אפקטיבי) המרבי שזורם במעגל וכמה הספק ממשי צורך המעגל? האם המעגל צורך גם הספק היגבי? נמקו את תשובתכם.
(ג)משנים את תדר המקור ל-500 הרץ.
חשבו את גורם ההספק cosΦ של המעגל וקבעו את אופיו.
חשבו את גורם ההספק cosΦ של המעגל וקבעו את אופיו.
