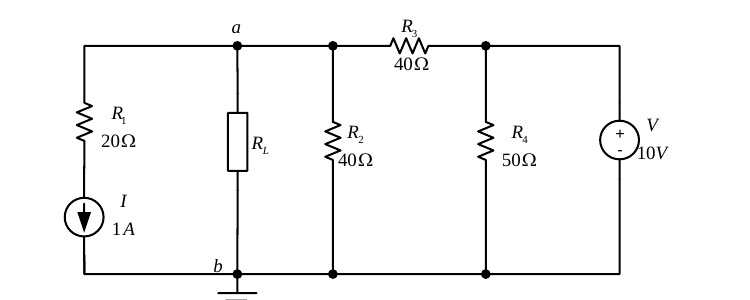

In the illustration for Question 2, an electrical circuit is presented:
(א)Draw the Thevenin equivalent circuit for the resistor RL connected between points a and b.
(ב)What are the two values of the load resistor RL for which the power dissipated will be one-quarter of the maximum power?
(ג)The points a and b are short-circuited using a wire with zero resistance. What is the value of the current flowing through the wire, and what is its direction (from a to b or from b to a)?
