לאורכה של גדר בפארק הותקנו לוחות חשמל עבור מערכות השקיה אוטומטיות. ההזנה היא חד מופעית במתח נקוב של $230\,V$.

מוליכי הרשת מנחושת $\rho =\frac{1}{58}\frac{\Omega \cdot m{m}^2}{m}$ וההיגב ההשראתי של מוליכי הקו הוא $0.12\Omega /km$.

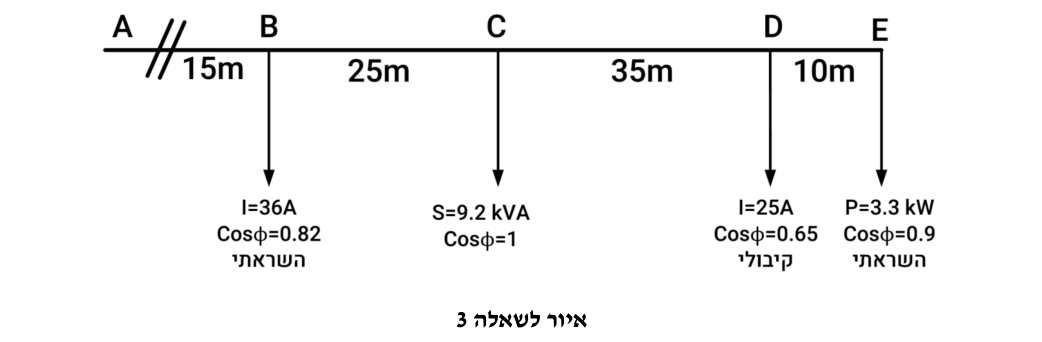

האיור הבא לשאלה 3, מתאר את נתוני ופריסת הלוחות.

א. (6 נק') חשבו את שטחי החתך בקטעי הרשת השונים לפי קריטריון של צפיפות זרם אחידה כאשר מפל המתח המקסימלי הוא 3%. ב. (4 נק') חשבו את הפסדי הקו. ג. (3 נק') חשבו מהו גודל המתח בנקודה C. ד. (5 נק') חשבו את זרם הקצר בנקודה D בין מוליך ה-N והפאזה (הזנח את עכבת הקצר של הרשת). ה. (2 נק') חשבו את זרם ההלם בנקודה D בין מוליך ה-N והפאזה (הזנח את עכבת הקצר של הרשת).
